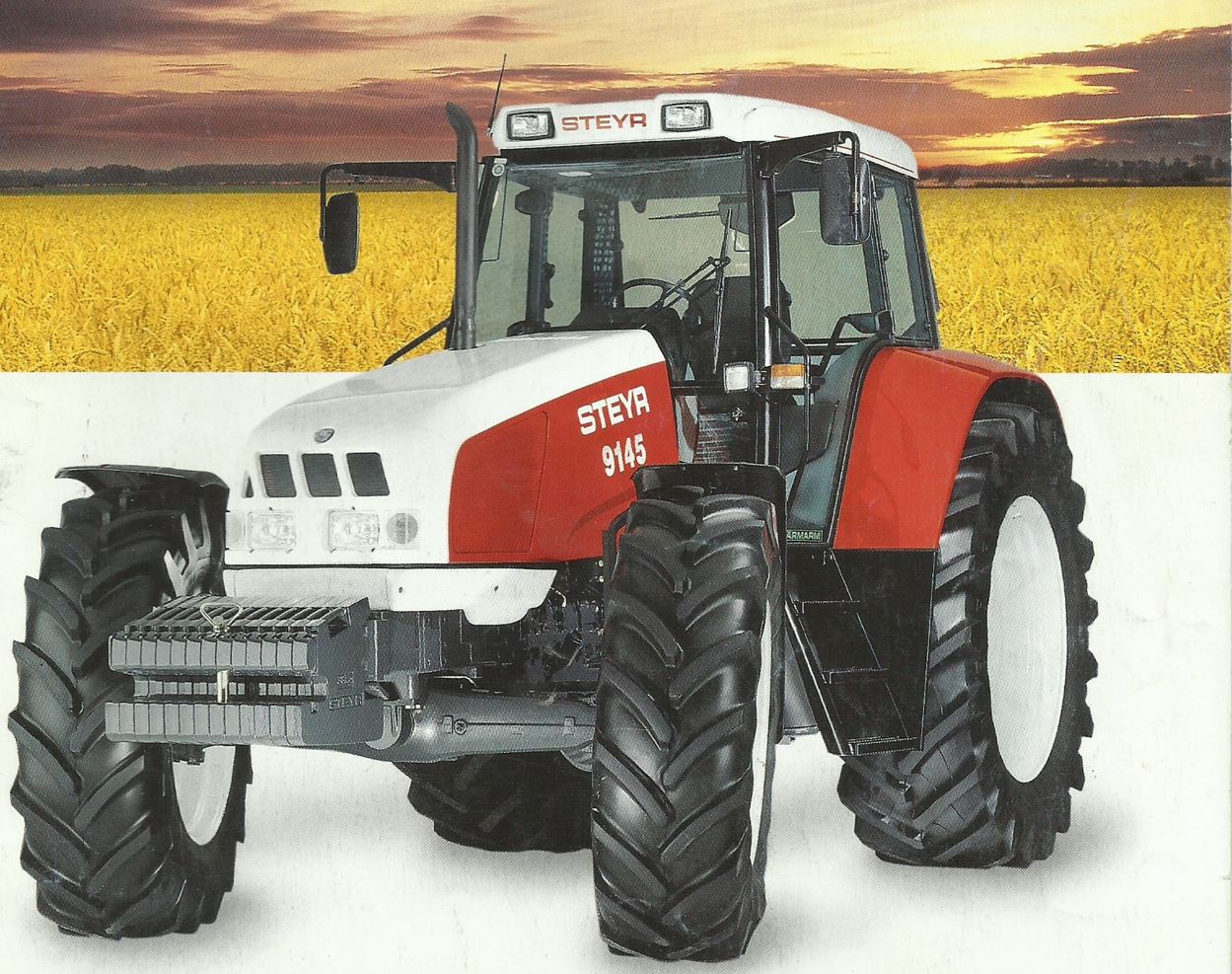

Steyr 9105, 9115, 9125, 9145 technische Daten
Nachdem Steyr im Jahr 1995 seine neu konstruierte Baureihe 9100 auf den Markt brachte, kam diese bereits zwei Jahre später auch von Case IH in Form der großen CS-Serie. Steyr war im Jahr 1995 von Case IH übernommen worden, weshalb die meisten Steyr Modelle ebenfalls In Case-Lackierung vermarktet wurden. Anders als bei den Baureihen M900 & M9000 von Steyr, wurden die Modelle 9105 bis 9145 immer von einem Sisu Motor angetrieben. Für die Kraftübertragung sorgt ein 24/24 Gang Wendegetriebe mit 4 Lastschaltstufen und vorwählbarer Wendeschaltung. Eine 50 Km/h Version sowie Vorderachsfederung war bei den späteren Modellen verfügbar. Wie auch bei den M900 & M9000 Modellen, wich das Auspuffrohr im Jahr 1999, an den rechten A-Holm der Kabine. Im gleichen Zuge wurde der Schriftzug an der Motorhaube überarbeitet.
Folgende Case IH Traktoren sind baugleich:
- 9105 = Case IH CS110
- 9115 = Case IH CS120
- 9125 = Case IH CS130
- 9145 = Case IH CS150
| Hersteller |
Steyr |
|||
| Baureihe |
Steyr 9100 Baureihe |
|||
| Modell |
Steyr 9105 |
Steyr 9115 |
Steyr 9125 |
Steyr 9145 |
| Baujahr | 1995-03 | 1995-03 | 1995-03 | 1995-03 |
| Produktionsort | St. Valentin, Österreich | |||
| Motor | ||||
| Motorhersteller | SiSu | |||
| Motortyp | 420.85 | 620.94 | 620.92 | 620.93 |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser |
| Zylinder/Turbo | 4/T | 6/T | 6/T | 6/T |
| Hubraum (cm³) | 4397 | 6597 | 6597 | 6597 |
| Bohrung x Hub | 108x120 | 108x120 | 108x120 | 108x120 |
| Nennleistung Kw/Ps | 77/105 | 85/115 | 92/125 | 107/145 |
| Maximalleistung Kw/Ps | 81/110 | 88/120 | 96/130 | 110/150 |
| Nenndrehzahl u/min | 2100 | 2100 | 2100 | 2100 |
|
Drehmoment/Nm (u/min) |
427/1500 | 464/1500 | 506/1500 | 580/1500 |
|
Drehmomentanstieg (%) |
27 | 27 | 27 | 27 |
|
Füllmengen |
||||
|
Kraftstofftank (l) [optional] |
220,0 [300,0] |
220,0 [300,0] |
220,0 [300,0] |
220,0 [300,0] |
|
Getriebe |
||||
|
Variante I |
Power-4 Vollsynchron Wendegetriebe (30 Km/h) | |||
|
Gangzahl (V/R) +(Kriechgang) [Lastschaltstufen] |
20/20 (36/36) [vier] |
20/20 (36/36) [vier] |
20/20 (36/36) [vier] |
20/20 (36/36) [vier] |
|
Wendeschaltung |
zunächst vorwählbar, später mit Powershuttle am Lenkrad | |||
|
Geschwindigkeit (Km/h) +(Kriechgang) |
3,2-30,0 (0,4-30,0) |
3,2-30,0 (0,4-30,0) |
3,2-30,0 (0,4-30,0) |
3,2-30,0 (0,4-30,0) |
|
Variante II |
Power-4 Vollsynchron Wendegetriebe (40/50 Km/h) | |||
|
Gangzahl (V/R) +(Kriechgang) [Lastschaltstufen] |
24/24 (40/40) [vier] |
24/24 (40/40) [vier] |
24/24 (40/40) [vier] |
24/24 (40/40) [vier] |
|
Wendeschaltung |
zunächst vorwählbar, später mit Powershuttle am Lenkrad | |||
|
Geschwindigkeit (Km/h) +(Kriechgang) |
3,2-40/50 (0,4-40/50) |
3,2-40/50 (0,4-40/50) |
3,2-40/50 (0,4-40/50) |
3,2-40/50 (0,4-40/50) |
|
Zapfwelle |
||||
| Ausführung | Motor, unabhängig, vom Fahrersitz umschaltbar | |||
| Drehzahl (U/min) | 540/540E/1000/1000E | |||
|
Frontzapfwelle (1000 U/min) |
optional | optional | optional | optional |
| Hydraulische Anlage (Axialkolbenpumpe) | ||||
|
Fördermenge (l/min) [optional] |
80,0 [115,0] |
80,0 [115,0] |
80,0 [115,0] |
80,0 [115,0] |
| Betriebsdruck (bar) | 185 | 185 | 185 | 185 |
| Hubwerksregelung | EHR | EHR | EHR | EHR |
|
Hubkraft (kg) [optional] |
8830 [9970] |
8830 [9970] |
8830 [9970] |
8830 [9970] |
| Unterlenker KAT | II (III) | II (III) | II (III) | II (III) |
| Zusatzsteuergeräte | bis zu 4 | bis zu 4 | bis zu 4 | bis zu 4 |
|
Fronthubwerk KAT II (Hubkraft kg) |
optional (3000) |
optional (3000) |
optional (3000) |
optional (3000) |
| Lenkung | ||||
| Art der Lenkung | Hydrostatische Lenkung | |||
|
Lenkeinschlag (°) |
55 | 55 | 55 | 55 |
|
Wendekreis (m) 4-WD |
10,0 | 10,4 | 10,4 | 10,4 |
|
Abmessungen und Gewicht |
||||
|
Gesamtlänge (m) |
4,55 | 4,83 | 4,83 | 4,83 |
| Gesamthöhe (m) | 2,9 | 2,9 | 2,94 | 2,94 |
| Radstand (m) | 2,52 | 2,8 | 2,8 | 2,8 |
| Leergewicht (kg) | 5015 | 5245 | 5265 | 5285 |
| zul. Gesamtgewicht (kg) | 8500 | 9000 | 9000 | 9500 |
| Standardbereifung (4-WD) | ||||
| Bereifung vorne | 16.9 R24 | 16.9 R24 | 16.9 R28 | 16.9 R28 |
| Bereifung hinten | 18.4 R38 | 18.4 R38 | 20.8 R38 | 20.8 R38 |
|
Komfort- und Zusatzausstattung |
||||
| Kabine mit Heizung | serie | serie | serie | serie |
| Luftfedersitz | serie | serie | serie | serie |
| Klimaanlage | optional | optional | optional | optional |
| Multifunktionsjoystick | serie | serie | serie | serie |
| Koffergewichte | optional | optional | optional | optional |
| Druckluftbremsanlage | optional | optional | optional | optional |
| Radiovorbereitung | serie | serie | serie | serie |
|
aufstellbare Front- und Heckscheibe |
serie | serie | serie | serie |
|
aufstellbare Seiten- und Heckscheibe |
serie | serie | serie | serie |
|
Dachluke |
serie | serie | serie | serie |
|
Vorderachsfederung |
optional | optional | optional | optional |
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
