New Holland TL70, TL80, TL90, TL100 technische Daten

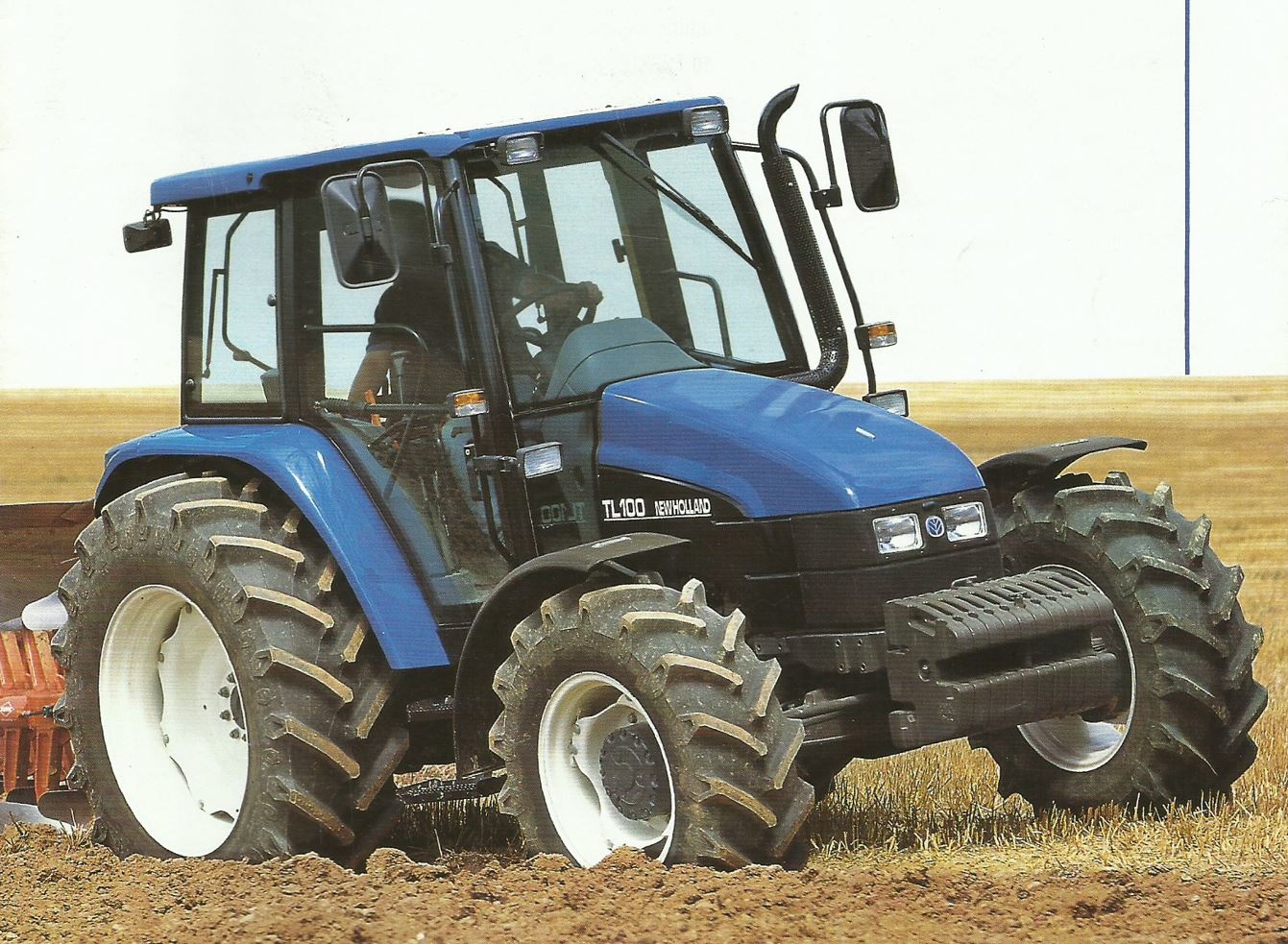

Als Nachfolger der L-Serie ging im Herbst 1998 die New Holland TL-Baureihe an den Start. Die Markennamen Ford und Fiatagri tauchten fortan nicht mehr auf den Motorhauben auf, jedoch konnten die Schlepper noch in der jeweiligen Farbe Blau und Terrakotta bestellt werden. Technisch ist der New Holland TL eng verwandt mit der Baureihe "94" von Fiatagri und stellte seinerzeit die beliebteste Modellreihe Europas in seiner Leistungsklasse da. Die abflachende Motorhaube sorgt, in Verbindung mit dem an den A-Holm gewanderten Auspuff für eine gute Sicht nach vorn. Das mechanische Hubwerk wurde in Form der von Fiat bekannten Lift-O-Matic bedient, eine EHR war optional erhältlich. Die Zapfwellenkupplung wird ebenso wie der Allradantrieb elektrohydraulisch betätigt. Für den Vortrieb sorgten zunächst ein 20/12 bzw. 24/12 Gang Räderwerk mit mechanischer Wendeschaltung. Im Jahr 2000 führte New Holland, mit dem DualCommand Getriebe, eine elektrohydraulische Wendeschaltung mit Powershuttle am Lenkrad ein. Ab 2002 wurde die Baureihe TL auch von Case IH als JXU Maxxima angeboten.
Folgende Case IH Traktoren sind baugleich:
- TL70 = Case IH JX70U
- TL80 = Case IH JX80U
- TL90 = Case IH JX90U
- TL100 = Case IH JX100U
| Hersteller |
New Holland |
|||
| Baureihe |
New Holland TL Baureihe |
|||
| Modell |
New Holland TL70 |
New Holland TL80 |
New Holland TL90 |
New Holland TL100 |
| Baujahr | 1998-04 | 1998-04 | 1998-04 | 1998-04 |
| Produktionsort | Jesi, Italien | |||
| Motor | ||||
| Motorhersteller | Fiat | Fiat |
Fiat |
Fiat |
| Motortyp | 8045.06 | 8045.05 |
8045.25 |
8045.25K |
| Zylinder/Turbo | 4 | 4 | 4/T | 4/T |
| Hubraum (cm³) | 3613 | 3908 | 3908 | 3908 |
| Bohrung x Hub | 100x115 | 104x115 | 104x115 | 104x115 |
|
Maximalleistung Kw/Ps |
48/65 | 56/75 | 63/85 | 70/95 |
| Nenndrehzahl u/min | 2500 | 2500 | 2500 | 2500 |
|
Drehmoment/Nm (u/min) |
215/1400 | 266/1400 | 294/1500 | 340/1500 |
|
Drehmomentanstieg |
19% | 25% | 23% | 27% |
|
Füllmengen |
||||
|
Kraftstofftank (l) [optional] |
115,0 [127,0] |
115,0 [127,0] |
115,0 [127,0] |
115,0 [127,0] |
| Getriebe | ||||
|
Variante I |
ShuttleCommand Getriebe (30 oder 40 Km/h) | |||
|
Gangzahl (V/R) (40 Km/h) |
12/12 (20/12) |
12/12 (20/12) |
12/12 (20/12) |
12/12 (20/12) |
|
Wendeschaltung |
Mechanisch, mit Schalthebel links des Fahrers | |||
|
Geschwindigkeit (Km/h) (40 Km/h) |
1,6-30,7 (0,2-37,5) |
1,5-29,7 (0,2-36,3) |
1,7-29,6 (0,2-36,2) |
0,3-30,7 (0,2-37,5) |
|
Variante II |
DualCommand Getriebe (40 Km/h) | |||
|
Gangzahl (V/R) [Lastschaltstufen] |
24/24 [zwei] |
24/24 [zwei] |
24/24 [zwei] |
24/24 [zwei] |
|
Wendeschaltung [ab 2002] |
Mechanisch, mit Schalthebel links des Fahrers [Elektrohydraulisch mit Powershuttle am Lenkrad] |
|||
| Geschwindigkeit (Km/h) | 1,8-40,0 | 1,8-40,0 | 1,8-40,0 | 1,8-40,0 |
| Variante III | SplitCommand Getriebe (40 Km/h) | |||
|
Gangzahl (V/R) |
20/8 | 20/8 | 20/8 | 20/8 |
| Geschwindigkeit (Km/h) | 1,6-36,0 | 1,8-36,2 | 2,1-36,3 | 0,3-37,5 |
| Zapfwelle | ||||
| Ausführung | Motor, unabhängig, elektrohydraulische Zuschaltung | |||
| Drehzahl (U/min) | 540/540E/1000 | |||
|
Frontzapfwelle (1000 U/min) |
optional | optional | optional | optional |
| Hydraulische Anlage | ||||
| Fördermenge (l/min) | 60,0 | 60,0 | 60,0 | 60,0 |
| Betriebsdruck (bar) | 190 | 190 | 190 | 190 |
|
Hubwerksregelung [optional] |
MHR [EHR] |
MHR [EHR] |
MHR [EHR] |
MHR [EHR] |
| Hubkraft (kg) | 4450 | 4450 | 5060 | 5060 |
| Zusatzsteuergeräte | bis zu 3 | bis zu 3 | bis zu 3 | bis zu 3 |
| Unterlenker KAT | II | II | II | II |
| Fronthubwerk | optional | optional | optional | optional |
| Lenkung | ||||
| Art der Lenkung | Hydrostatische Lenkung | |||
|
Wendekreis (m) 4-WD |
7,8 | 7,8 | 8,2 | 8,2 |
|
Lenkeinschlag (°) |
55 | 55 | 55 | 55 |
|
Abmessungen und Gewicht (4-WD Ausführung) |
||||
| Gesamtlänge (m) | 4,07 | 4,07 | 4,07 | 4,07 |
| Mindestbreite (m) | 1,99 | 1,99 | 1,99 | 1,99 |
| Gesamthöhe (m) | 2,49 | 2,49 | 2,49 | 2,49 |
| Radstand (m) | 2,31 | 2,31 | 2,31 | 2,31 |
| Leergewicht (kg) | 3200 | 3400 | 3600 | 3600 |
| zul. Gesamtgewicht (kg) | 4000 | 4000 | 4500 | 4500 |
| Standardbereifung (4-WD) | ||||
| Bereifung vorne | 12.4 R24 | 380/70 R24 | 440/65 R24 | 480/65 R24 |
| Bereifung hinten | 13.6 R36 | 480/70 R34 | 540/65 R34 | 600/ 65 R34 |
| Komfort- und Zusatzausstattung | ||||
| Komfortkabine | serie | serie | serie | serie |
| Luftfedersitz | optional | optional | optional | optional |
| Klimaanlage | optional | optional | optional | optional |
| Koffergewichte | optional | optional | optional | optional |
| Druckluftanlage | optional | optional | optional | optional |
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
Mit freundlicher Unterstützung von New Holland.
