IHC 385 XL, 485 XL, 585 XL, 685 XL, 785 XL, 885 XL technische Daten
Im Jahr 1981 wurde die IHC 84er-Serie durch die IHC Baureihe "85" ersetzt. Im gleichen Zuge wurde die aus Deutschland stammende und mit Porsche entwickelte XL-Kabine angeboten. Geschaltet wurde das Synchromesh bzw. Teil-Lastschaltgetriebe auf der linken Seite des Fahrers. Bei der Serie 85 (XL) handelt es sich um die letzte Baureihe von IHC aus Doncaster. Die Schlepper wurden ab 1985 als Case IH vertrieben.
|
Hersteller |
International Harvester Company | |||||
| Baureihe | IHC Baureihe 85 (XL) | |||||
| Modell |
IHC 385 (XL) |
IHC 485 (XL) |
IHC 585 XL |
IHC 685 XL |
IHC 785 XL |
IHC 885 XL |
| Baujahr | 1985 | 1981-85 | 1981-85 | 1981-85 | 1981-85 | 1981-85 |
| Produktionsort | Doncaster, England | |||||
| Motor | ||||||
| Motorhersteller | IHC | |||||
| Motortyp | D-155 | D-179 | D-206 | D-239 | D-246 | D-268 |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser |
| Anzahl der Zylinder | 3 | 3 | 4 | 4 | 4 | 4 |
| Hubraum (cm³) | 2536 | 2934 | 3382 | 3917 | 4032 | 4392 |
| Bohrung x Hub | 98,4x111 | 98,4x128,5 | 98,4x111,1 | 98,4x128,5 | 100x128,5 | 100x140 |
| Maximalleistung (Kw/PS) | 34/46 | 39/53 | 44/59 | 51/69 | 57/77 | 61/82 |
| Nenndrehzahl (U/min) | 2200 | 2180 | 2300 | 2300 | 2300 | 2400 |
|
Drehmoment in Nm (U/min) |
159/1600 |
182/1400 | 220/1400 | 238/1600 | 256/1600 | 284/1400 |
| Flüssigkeiten | ||||||
|
Kraftstofftank (l) |
112,0 |
112,0 | 112,0 | 112,0 | 112,0 | 112,0 |
|
Kühlflüssigkeit (l) |
11,4 |
11,4 | 13,7 | 13,7 | 13,7 | 13,7 |
|
Motoröl (l) |
7,3 |
7,3 | 9,3 | 9,3 | 9,3 | 9,3 |
|
Getriebeöl (l) |
34,1 |
34,1 | 34,1 | 34,1 | 34,1 | 34,1 |
| Getriebe | ||||||
| Variante I | IHC Synchromesh Getriebe | |||||
| Gangzahl (V/R) | 8/4 | 8/4 | 8/4 | 8/4 | 8/4 | 8/4 |
| Geschwindigkeit (Km/h) | 2,5-26,5 | 2,5-26,5 | 2,1-31,7 | 2,1-30,5 | 2,3-33,1 | 2,3-33,1 |
| Variante II | IHC Teil-Lastschaltgetriebe | |||||
|
Gangzahl (V/R) [Lastschaltstufen] |
- |
16/8 [zwei] |
16/8 [zwei] |
16/8 [zwei] |
16/8 [zwei] |
16/8 [zwei] |
| Geschwindigkeit (Km/h) | - | 2,5-25,6 | 2,5-25,6 | 2,5-25,6 | 2,5-25,6 | 2,5-25,6 |
| Zapfwelle | ||||||
| Ausführung | Motor, unabhängig | |||||
| Drehzahl (U/min) | ||||||
|
Drehzahl (U/min) [optional] |
540 | 540/1000 | ||||
| Hydraulische Anlage | ||||||
| Förderleistung (l/min) | 45 | 45 | 45 | 48 | 48 | 49 |
| Betriebsdruck (bar) | 175 | 175 | 175 | 175 | 175 | 175 |
| Hubwerksregelung | MHR | MHR | MHR | MHR | MHR | MHR |
|
Hubkraft (kg) [optional] |
1680 | 1680 |
2000 [2380] |
2000 [2380] |
2380 | 2380 |
| Zusatzhubzylinder | - | - |
optional |
optional |
serie | serie |
| Hubarm KAT | I (II) | I (II) | II | II | II | II |
| Lenkung (Wendekreis ohne Bremse) | ||||||
| Art der Lenkung | Hydrostatische Lenkung | |||||
|
Wendekreis (m) 2-WD |
7,02 | 7,02 | 7,12 | 7,92 | 7,62 | 7,62 |
|
Wendekreis (m) 4-WD |
- | - | 8,38 | 8,38 | 8,38 | 8,38 |
| Elektrische Anlage | ||||||
| Lichtmaschine (Amp) | 45 | 45 | 45 | 45 | 45 | 45 |
| Batterie (Volt) | 12 | 12 | 12 | 12 | 12 | 12 |
| Abmessungen und Gewicht (Standardausstattung) | ||||||
|
Gesamthöhe (m) (L/XL) |
2,26 | 2,26 | 2,31/2,59 | 2,34/2,59 | 2,36/2,62 | 2,36/2,62 |
|
Radstand (m) 2-WD |
2,01 | 2,01 | 2,16 | 2,24 | 2,24 | 2,24 |
|
Radstand (m) 4-WD |
- | - | 2,24 | 2,24 | 2,24 | 2,24 |
|
Leergewicht (kg) 2-WD |
2430 | 2502 | 2705 | 2741 | 2861 | 2867 |
|
Leergewicht (kg) 4-WD |
- | - | 3005 | 3041 | 3162 | 3167 |
|
Standardbereifung (2-WD) |
||||||
| Bereifung vorne | 6.00x16 | 6.00x16 | 7.50x16 | 7.50x16 | 7.50x16 | 7.50x16 |
| Bereifung hinten | 12.4/11-32 | 12.4/11-32 | 13.6R36 | 13.6R36 | 13.6R38 | 13.6R38 |
| Standardbereifung (4-WD) | ||||||
| Bereifung vorne | - | - | 11.2R24 | 11.2R24 | 12.4R24 | 12.4R24 |
| Bereifung hinten | 12.4/11-32 | 12.4/11-32 | 13.6R36 | 13.6R36 | 13.6R38 | 13.6R38 |
| Komfort- und Zusatzausstattung | ||||||
| Niedrigkabine (L) | serie | serie | serie | serie | serie | serie |
| Standardkabine (XL) | optional | optional | optional | optional | optional | optional |
| Heizung + Lüftung | optional | optional | serie | serie | serie | serie |
| Klimaanlage | - | - | optional | optional | optional | optional |
Quellangaben:

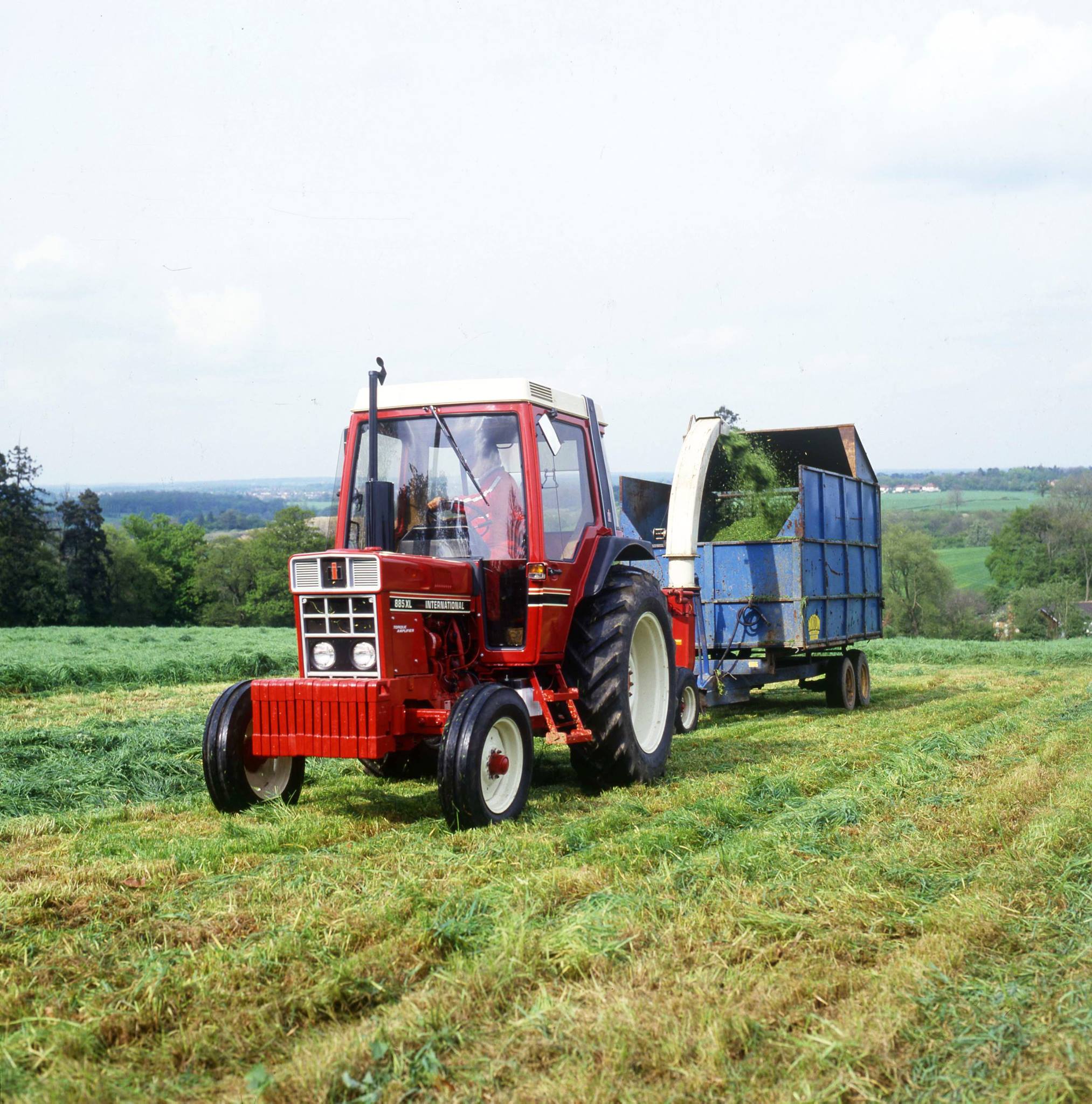

Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
Mit freundlicher Unterstützung von Case IH.
