Claas [Arion] 410, 420, 430 technische Daten
Im Jahr 2010 wurden die letzten Ares Modelle durch die Arion 400 Baureihe ersetzt. Die 4,5 l John Deere Motoren sind mit moderner Common-Rail-Einspritztechnik versehen und in der CIS-Ausstattung ebenfalls mit einem CPM Powerboost. Freigesetzt wird die Boostleistung bei Zapfwellenarbeiten, in den Gruppen C und D ab einer Motordrehzahl von 1900 U/min beziehungsweise ca. 7 km/h, bei Laufen des Viscolüfters am Motor sowie bei hydraulischen Arbeiten mit dem Joystick. Die Kraftübertragung übernimmt das Quadrishift Getriebe mit 4fach Lastschaltung, in der CIS-Version mit Getriebeautomatik QUADRACTIV. Das Hubwerk mit EHR stemmt rund 6,5 Tonnen.
| Hersteller |
Claas |
||
| Baureihe |
Claas Arion 400 Baureihe |
||
| Modell |
Claas Arion 410 |
Claas Arion 420 |
Claas Arion 430 |
| Modelloption |
CIS |
CIS |
CIS |
| Baujahr | 2009-14 | 2009-14 | 2009-14 |
| Produktionsort | Le Mans, Frankreich | ||
| Motor | |||
| Motorenhersteller | DPS (Deere Power Systems) | ||
| Motortyp |
4045 HRT 83F T3 |
4045 HRT 83E T3 |
4045 HRT 83D T3 |
| Motorkühlung |
Wasser |
Wasser |
Wasser |
| Einspritzung | Common-Rail-Hochdruckverfahren | ||
| Abgasnachbehandlung | Interne Abgasrückführung | ||
| Abgasnorm | Tier IIIa | ||
| Zylinder/Turbo/Interc. | 4/T/I | 4/T/I | 4/T/I |
| Hubraum (cm³) | 4530 | 4530 | 4530 |
| Bohrung x Hub | 107x127 | 107x127 | 107x127 |
|
Nennleistung (Kw/PS)* |
70/95 | 77/105 | 88/110 |
|
Maximalleistung (Kw/PS)* [mit EPM-Boost] |
74/100 [81/110] |
81/110 [88/120] |
88/120 [96/130] |
|
Nenndrehzahl (U/min) [bei Maximalleistung] |
2200 [2000] |
2200 [2000] |
2200 [2100] |
|
Drehmoment/Nm (U/min) [mit EPM-Boost] |
420/1300 [460/1300] |
465/1300 [500/1300] |
495/1300 [510/1300] |
|
Drehmomentanstieg |
40% |
39% |
31% |
|
Füllmengen |
|||
| Kraftstofftank (l) | 175,0 | 175,0 | 175,0 |
|
Getriebevarianten |
|||
|
Ausführung |
QUADRISHIFT Lastschaltgetriebe | ||
|
Gangzahl (V/R) +(Kriechgang) Lastschaltstufen |
16/16 (24/24) [vier] |
16/16 (24/24) [vier] |
16/16 (24/24) [vier] |
|
QUADRACTIV |
optional |
optional |
optional |
| Wendeschaltung | Elektrohydraulisch mit Powershuttle | ||
|
Geschwindigkeit (Km/h) +(Kriechgang) |
2,0-40,0 (0,5-40,0) |
2,0-40,0 (0,5-40,0) |
2,0-40,0 (0,5-40,0) |
| Zapfwelle | |||
|
Ausführung |
Motor, unabhängig, lastschaltbar | ||
|
Drehzahl (U/min) [optional] |
540/1000 [540/540E/1000/1000E] |
||
|
Zapfwellenmanagement |
optional |
optional |
optional |
|
Frontzapfwelle (1000 U/min) |
optional |
optional |
optional |
| Hydraulische Anlage (OpenCenter) | |||
|
Fördermenge (l/min) [optional] |
60,0 (98,0) |
60,0 (98,0) |
60,0 (98,0) |
| Betriebsdruck |
195 |
195 | 195 |
| Hubwerksregelung | EHR | EHR | EHR |
| Hubkraft (kg) | 6500 | 6500 | 6500 |
| Schwingugstilgung | serie | serie | serie |
| ELECTROPILOT2 | optional | optional | optional |
|
Fronthubwerk |
optional | optional | optional |
|
Steuergeräte |
bis zu 4 DW | bis zu 4 DW | bis zu 4 DW |
| Lenkung, Achsen | |||
| Art der Lenkung | Hydrostatische Lenkung | ||
|
Wendekreis (m) 4-WD |
8,8 | 8,8 | 8,8 |
|
Lenkwinkel (°) |
55 | 55 | 55 |
|
Allradautomatik |
serie | serie | serie |
|
Allradantrieb |
Elektrohydraulische Zuschaltung | ||
| Abmessungen und Gewicht (4-WD) | |||
| Gesamtlänge (m) | 4,44 | 4,44 | 4,44 |
|
Gesamthöhe (m) |
2,73 | 2,73 | 2,76 |
| Radstand (m) | 2,56 | 2,56 | 2,56 |
|
Leergewicht (kg) |
4800 | 4900 | 4900 |
|
zul. Gesamtgewicht (kg) |
8800 | 8800 | 8800 |
| Standardbereifung (4-WD) | |||
| Bereifung vorne | 13.6R28 | 14.9R28 | 14.9R28 |
| Bereifung hinten | 16.9R38 | 18.4R38 | 18.4R38 |
| Komfort- und Zusatzausstattung | |||

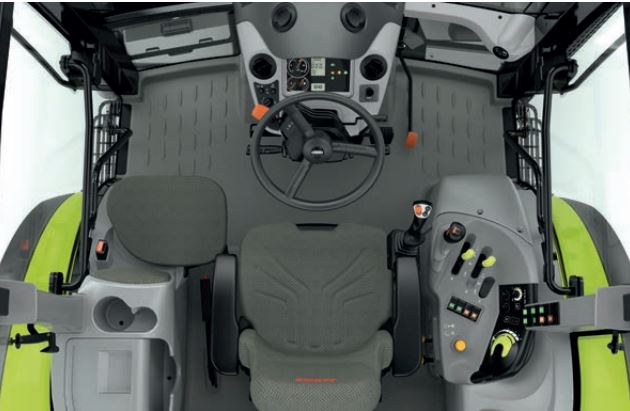

| Kabine mit Heizung | serie | serie | serie |
| CIS | optional | optional | optional |
| Luftfedersitz | optional | optional | optional |
| Klimaanlage | serie | serie | serie |
| Koffergewichte | optional | optional | optional |
| Kühlfach | optional | optional | optional |
*ECE R 120
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
Mit freundlicher Unterstützung von Claas.
