Case IH [Steiger] 9310, 9330, 9350, 9370, 9380, 9390 technische Daten

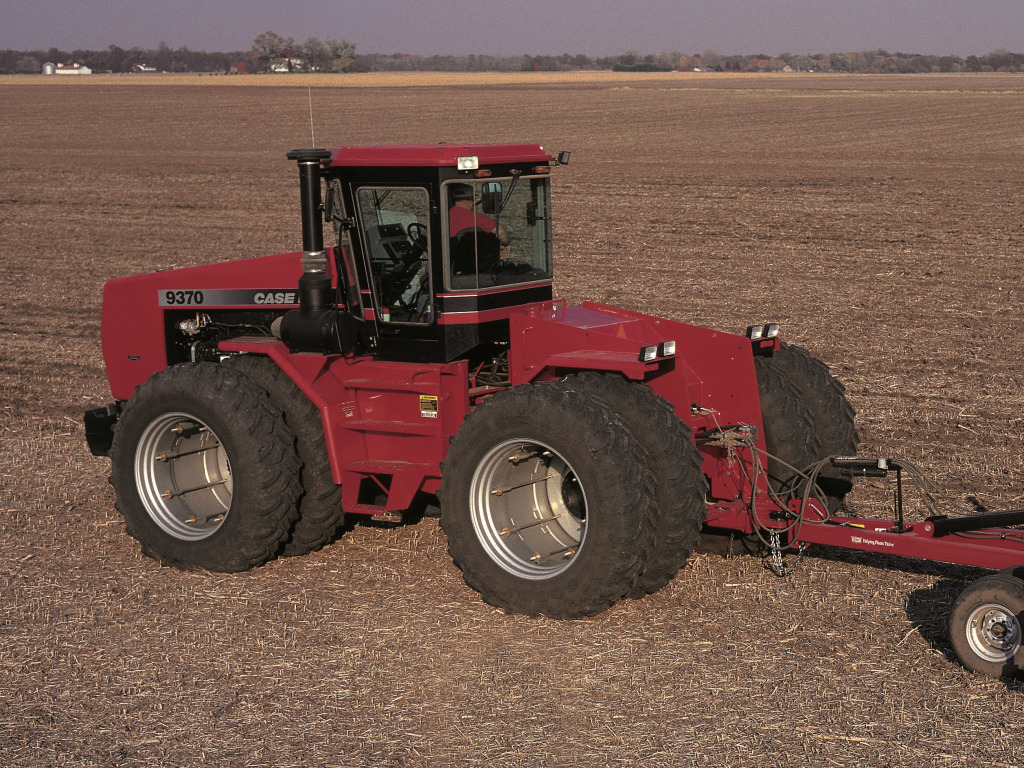

Die 1995 eingeführte Serie 9300 von Case IH trug weiterhin den Namen Steiger am Kühlergrill. Wie bei der Vorserie gab es die Modelle 9310-9350 in der Row-Crop Version, bei der die Knicklenkung gesperrt und mit den Vorderrädern gelenkt werden konnte. Neben Case IH Triebwerken kamen in den größeren Modellen auch Motoren von Cummins zum Einsatz. Für die Kraftübertragung sorgt bei den kleinen Modellen eine 12/3 Full-Powershift-Schaltbox und bei den größeren Modellen optional ein 12/3 Synchron- oder ein 24/6 Lastschaltgetriebe.

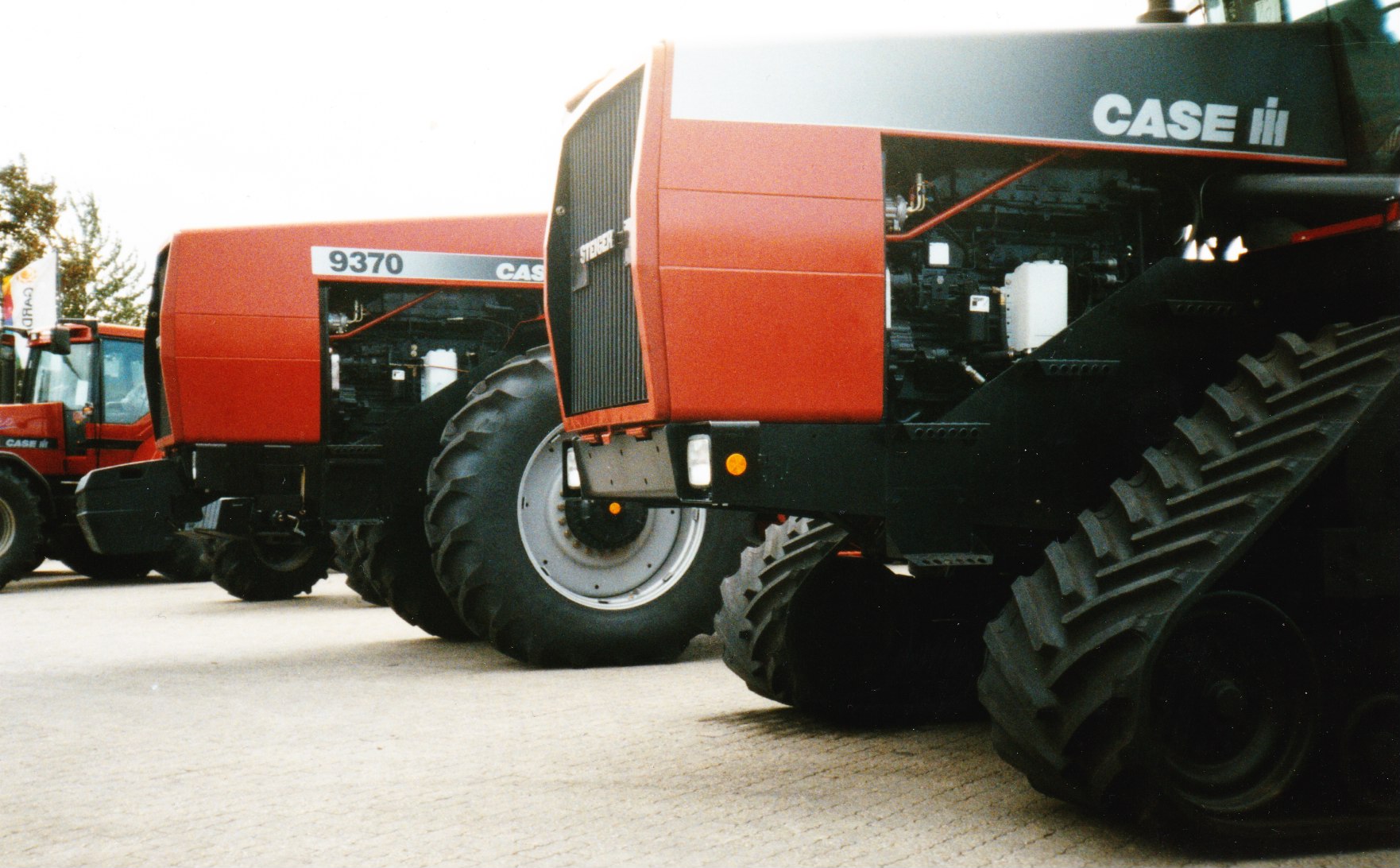

- Im Jahr 1997 wurde erstmals eine Quadtrac-Variante von Case IH vorgestellt und die Modelle 9370 sowie 9380 konnten fortan werksseitig mit Raupenlaufwerk bestückt werden.
| Hersteller | Case IH | |||||
| Baureihe | Case IH Steiger 9300 Baureihe | |||||
| Modell |
Case IH Steiger 9310 |
Case IH Steiger 9330 |
Case IH Steiger 9350 |
Case IH Steiger 9370 |
Case IH Steiger 9380 |
Case IH Steiger 9390 |
| Quadtrac-Laufwerk | - | - | - |
optional |
optional |
- |
| Baujahr | 1995-00 | 1995-00 | 1995-00 | 1995-00 | 1995-00 | 1997-00 |
| Produktionsort |
Fargo, North Dakota, USA |
|||||
| Motor | ||||||
| Motorhersteller | Case IH | Cummins | ||||
| Motortyp | 6TA | 6TA | M11-A310 | N14-A368 | N14-A400 | N14-A400 |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser |
| Zylinder/Turbo/I. | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I |
| Hubraum (cm³) | 8277 | 8277 | 10824 | 14016 | 14016 | 14016 |
| Bohrung x Hub | 114X135 | 114X135 | 125x147 | 140x152 | 140x152 | 140x152 |
| Nennleistung (Kw/Ps) | 153/208 | 179/243 | 231/314 | 269/365 | 298/406 | 317/431 |
| Nenndrehzahl (U/min) | 2100 | 2200 | 2100 | 2100 | 2100 | 2100 |
| Füllmengen | ||||||
| Kraftstofftank (l) | 435,0 | 435,0 | 757,0 | 1022,0 | 1022,0 | 1022,0 |
| Motoröl (l) | 21,0 | 21,0 | 36,7 | 38,6 | 38,6 | 38,6 |
| Kühlwasser (l) | 27,9 | 27,9 | 62,5 | 62,5 | 62,5 | 62,5 |
| Getriebe | ||||||
| Variante I | Full-Powershift-Getriebe | |||||
| Gangzahl (V/R) | 12/3 | 12/3 | 12/3 | 12/3 | 12/3 | 12/3 |
| Wendeschaltung | Elektrohydraulisch | |||||
|
Geschwindigkeit (Km/h) |
3,2-27,8 | 3,5-30,0 | 3,6-30,9 | 3,7-31,6 | 3,7-31,6 | 3,7-31,6 |
|
Variante II |
Synchroshift-Getriebe | |||||
|
Gangzahl (V/R) |
- | - | 12/3 | 12/3 | 12/3 | 12/3 |
|
Wendeschaltung |
Elektrohydraulisch | |||||
|
Geschwindigkeit (Km/h) |
- | - | 3,6-30,9 | 3,7-31,6 | 3,7-31,6 | 3,7-31,6 |
|
Variante III |
Hi-Lo Lastschaltgetriebe | |||||
|
Gangzahl (V/R) [Lastschaltstufen] |
- | - |
24/6 [zwei] |
24/6 [zwei] |
24/6 [zwei] |
24/6 [zwei] |
| Wendeschaltung | Elektrohydraulisch | |||||
|
Geschwindigkeit (Km/h) |
- | - | 3,6-30,9 | 3,7-31,6 | 3,7-31,6 | 3,7-31,6 |
|
Zapfwelle |
||||||
| Ausführung | Optional mit unabhängiger Motorzapfwelle | |||||
| Drehzahl (U/min) | 1000 | |||||
| Hydraulische Anlage | ||||||
|
Fördermenge (l/min) (Powershift) |
106,0 | 106,0 | 106,0 | 106,0 | 106,0 | 106,0 |
|
Fördermenge (l/min) (Synchroshift) |
- | - | 102,0 | 102,0 | 102,0 | 102,0 |
|
Fördermenge (l/min) (Hi-Lo) |
- | - | 114,0 | 114,0 | 114,0 | 114,0 |
| Betriebsdruck (bar) | 200 | 200 |
200 |
200 |
200 |
200 |
|
Hubwerksregelung |
EHR | EHR | EHR | EHR | EHR | EHR |
| Hubkraft (kg) | 5783 | 5783 | 6350 | 7700 | 7711 | 7711 |
| Lenkung | ||||||
| Art der Lenkung | Hydrostatische Lenkung | |||||
|
Wendekreis (m) [RowCrop] |
7,8 [8,5] |
7,8 [8,5] |
7,0 [9,4] |
10,4 [-] |
10,4 [-] |
10,4 [-] |
|
Standardbereifung (Radmaschine) |
||||||
| Bereifung vorne | 18.4R38 | 18.4R38 | 20.8R38 | 20.8R38 | 20.8R42 | 20.8R42 |
| Bereifung hinten | 18.4R38 | 18.4R38 | 20.8 R38 | 20.8R38 | 20.8R42 | 20.8R42 |
| Abmessungen und Gewicht | ||||||
| Gesamtlänge (m) | 6,14 | 6,14 | 6,7 | 7,13 | 7,13 | 7,13 |
| Gesamthöhe (m) | 3,31 | 3,31 | 3,63 | 3,79 | 3,79 | 3,79 |
|
Leergewicht (kg) (Radmaschine) |
9357 | 9537 | 13426 | 15325 | 14324 | 14742 |
|
Leergewicht (kg) (Quadtrac) |
- | - | - | 19958 | 19958 | - |
| Komfort- und Zusatzausstattung | ||||||
| Kabine | serie | serie | serie | serie | serie | serie |
| Klimaanlage | serie | serie | serie | serie | serie | serie |
| Zwillingsreifen | optional | optional | optional | optional | optional | optional |
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
Mit freundlicher Unterstützung von Case IH.
