Case IH [Puma] 170CVX, 185CVX, 200CVX, 215CVX, 230CVX technische Daten
Die zweite Puma CVX Generation wurde ab Frühjahr 2011 von Case IH ausgeliefert. Wie bei den Modellen mit Lastschaltgetriebe, teilten sich nun auch die Puma CVX Traktoren, in Modelle mit kurzem Radstand "Short Wheel Base" (SWB) und langem Radstand "Long Wheel Base" (LWB) auf. Das EP in der Modellbezeichnung steht für Efficient Power, alle Puma CVX werden von einem FPT Sechszylindermotor mit 6.7 l Hubraum angetrieben. Um die neusten Abgasvorschriften einzuhalten mussten die Schlepper mit einer Harnstoffeinspritzung ausgerüstet werden. Das elektronische Motormanagement stellt bei Zapfwellen- und Transportarbeiten eine Mehrleistung von 40-50 PS bereit. Die entsprechende New Holland Baureihe trug die Bezeichnung T7 AC LWB, bei Steyr war es die CVT 6000 LWB Serie.
Folgende Modelle teilen sich eine Plattform mit den Puma CVX LWB Traktoren:
New Holland
- Puma 170 CVX = New Holland T7.220 AC
- Puma 185 CVX = New Holland T7.235 AC
- Puma 200 CVX = New Holland T7.250 AC
- Puma 215 CVX = New Holland T7.260 AC
- Puma 230 CVX = New Holland T7.270 AC
Steyr
- Puma 170 CVX = Steyr CVT6170
- Puma 185 CVX = Steyr CVT6185
- Puma 200 CVX = Steyr CVT6205
- Puma 215 CVX = Steyr CVT6215
- Puma 230 CVX = Steyr CVT6230
| Hersteller |
CNH |
||||
| Baureihe |
Case IH Puma CVX EP Baureihe "LWB" |
||||
| Modell |
Case IH Puma 170 CVX EP |
Case IH Puma 185 CVX EP |
Case IH Puma 200 CVX EP |
Case IH Puma 215 CVX EP |
Case IH Puma 230 CVX EP |
| Baujahr | 2011-15 | 2011-15 | 2011-15 | 2011-15 | 2011-15 |
| Produktionsort | St. Valentin, Österreich | ||||
| Motor | |||||
| Motorhersteller | FPT (Fiat Powertrain Technologies) | ||||
| Motortyp | NEF 67 | NEF 67 | NEF 67 | NEF 67 | NEF 67 |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser | Wasser |
| Zylinder/Turbo/Intercooler | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I |
| Hubraum (cm³) | 6728 | 6728 | 6728 | 6728 | 6728 |
| Bohrung x Hub | 104x132 | 104x132 | 104x132 | 104x132 | 104x132 |
|
Nennleistung (Kw/Ps) [mit Boost] |
123/167 [151/205] |
136/185 [162/220] |
147/200 [173/235] |
158/215 [181/246] |
167/228 [192/261] |
|
Maximalleistung (Kw/Ps) [mit Boost] |
138/188 [160/218] |
149/203 [172/234] |
160/218 [184/250] |
172/234 [191/260] |
183/249 [198/269] |
|
Nenndrehzahl (U/min) [bei Maximalleistung] |
2200 [1900] |
2200 [1900] |
2200 [1900] |
2200 [1900] |
2200 [1900] |
|
Drehmoment/Nm (U/min) [mit Boost] |
825/1500 [960/1500] |
862/1500 [1019/1500] |
927/1500 [1082/1500] |
995/1500 [1120/1500] |
1089/1500 [1160/1500] |
|
Drehmomentanstieg [mit Boost] |
55% [37%] |
45% [35%] |
45% [34%] |
45% [33%] |
45% [39%] |
|
Füllmengen |
|||||
| Kraftstofftank (l) |
395,0 |
395,0 |
395,0 |
395,0 |
395,0 |
| AdBlue (l) |
48,0 |
48,0 |
48,0 |
48,0 |
48,0 |
| Getriebevarianten | |||||
| Ausführung | Stufenloses CVX Getriebe (40 Km/h Eco oder 50 Km/h) | ||||
| Fahrbereiche | vier | vier | vier | vier |
vier |
| Wendeschaltung | Elektrohydraulisch mit Powershuttle | ||||
|
Geschwindigkeit (km/h) [optional] |
0,02-40,0 (0,02-50,0) |
0,02-40,0 (0,02-50,0) |
0,02-40,0 (0,02-50,0) |
0,02-40,0 (0,02-50,0) |
0,02-40,0 (0,02-50,0) |
| Zapfwelle | |||||
| Ausführung | Motor, unabhängig | ||||
|
Drehzahl (U/min) [optional] |
540/540E/1000 [540E/1000/1000E] |
||||
| Zuschaltung | Elektrohydraulische Zuschaltung mit Automatik | ||||
|
Frontzapfwelle (1.000 U/min) |
optional | optional | optional | optional | optional |
|
Hydraulische Anlage |
|||||
|
Fördermenge (l/min) [optional] |
150,0 [170,0] |
150,0 [170,0] |
150,0 [170,0] |
150,0 [170,0] |
150,0 [170,0] |
| Hubwerksregelung | EHR | EHR | EHR | EHR | EHR |
| Hubkraft (kg) | 10460 | 10460 | 10460 | 10460 | 10460 |
|
Steuergeräte [optional] |
fünf, mechanisch [vier, elektrisch] |
||||
|
Fronthubwerk (3.785 kg) |
optional |
optional |
optional | optional | optional |
| Lenkung, Achsen | |||||
| Art der Lenkung | Hydrostatische Lenkung | ||||
|
Wendekreis (m) |
12,2 | 12,2 | 12,2 | 12,2 | 12,2 |
|
Lenkeinschlag (°) |
55 | 55 | 55 | 55 | 55 |
|
Vorderachsfederung |
optional | optional | optional | optional | optional |
|
Abmessungen und Gewicht |
|||||
| Gesamtlänge (m) | 5,02 | 5,02 | 5,02 | 5,02 | 5,02 |
| Gesamtbreite (m) | 2,48 | 2,48 | 2,48 | 2,48 | 2,48 |
| Gesamthöhe (m) | 3,16 | 3,16 | 3,16 | 3,16 | 3,16 |
|
Radstand (m) |
2,88 | 2,88 | 2,88 | 2,88 | 2,88 |
| Leergewicht (kg) | 7400 | 7400 | 7400 | 7400 | 7400 |
| zul. Gesamtgewicht | 13000 | 13000 | 13000 | 13000 | 13000 |
| Standardbereifung (4-WD) | |||||
| Bereifung vorne | 540/65R30 | 540/65R30 | 540/65R30 | 540/65R30 | 540/65R30 |
| Bereifung hinten | 650/65R42 | 650/65R42 | 650/65R42 | 650/65R42 | 650/65R42 |
| Komfort- und Zusatzausstattung | |||||

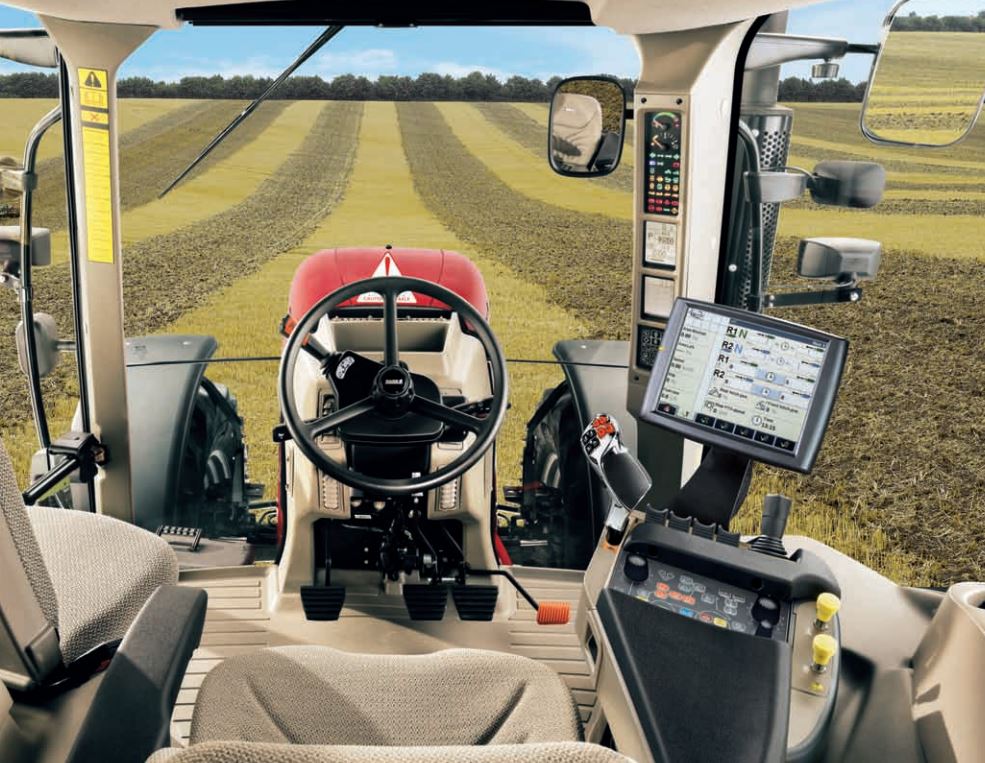

| 360° ViewCab | serie | serie | serie | serie | serie |
| Luftfedersitz | serie | serie | serie | serie | serie |
| Klimaautomatik | optional | optional | optional | optional | optional |
| E. Spiegel | optional | optional | optional | optional | optional |
| Kabinenfederung | optional | optional | optional | optional | optional |
| HMC-Management | optional | optional | optional | optional | optional |
| AFS Monitor | optional | optional | optional | optional | optional |
| Druckluft | optional | optional | optional | optional | optional |
| Koffergewichte | optional | optional | optional | optional | optional |
Quellangaben:
Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
Mit freundlicher Unterstützung von Case IH.
