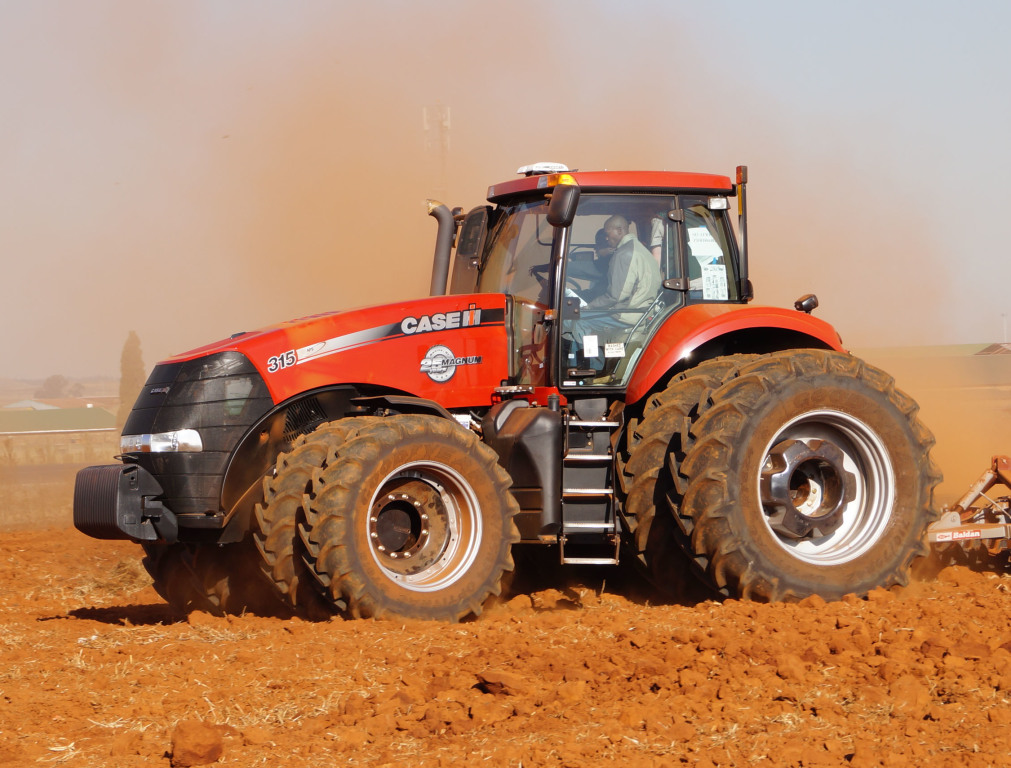

Case IH [Magnum] 235EP, 260EP, 290EP, 315EP, 340EP, 370EP technische Daten

Ende 2010 vorgestellt und ab 2011 ausgeliefert wurden die neuen Case IH Magnum Großtraktoren. Unter der Motorhaube dieselt erstmals ein FPT Cursor 9 Aggregat mit 24 Ventilen, Common-Rail- und AdBlue Einspritzung. Zunächst nur mit Full-Powershiftgetriebe, kam im Jahr 2013 erstmals ein stufenloser Fahrantrieb in einem Magnum zum Einsatz. 50 Km/h Höchstgeschwindigkeit war ebenfalls erstmals optional möglich. Alle wichtigen Bedienelemente befinden sich auf der Armlehne, überwacht werden die Funktionen über Displays in der rechten A-Säule. Das Pendant zum Magnum war die Schwesterbaureihe New Holland T8.

Folgende Modelle basieren auf der gleichen Plattform:

Magnum 235 EP = New Holland T8.275
Magnum 260 EP = New Holland T8.300
Magnum 280 EP = New Holland T8.330
Magnum 315 EP = New Holland T8.360
Magnum 340 EP = New Holland T8.390
Magnum 370 EP = New Holland T8.420

Hersteller	CNH
Baureihe	Case IH Magnum EP Baureihe
Modell	Case IH Magnum 235 EP	Case IH Magnum 260 EP	Case IH Magnum 290 EP	Case IH Magnum 315 EP	Case IH Magnum 340 EP	Case IH Magnum 370CVX EP
Modelloption	CVX	CVX	CVX	CVX	CVX	-
Baujahr	2011-14	2011-14	2011-14	2011-14	2011-14	2012-14
Produktionsort	Racine, Wisconsin, USA
Motor
Motorhersteller	FPT (Fiat Powertrain Technologies)
Motortyp	Cursor9	Cursor9	Cursor9	Cursor9	Cursor9	Cursor9
Motorkühlung	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser
Einspritzung	Common-Rail-Hochdruckeinspritzung mit Vierventiltechnik
Abgasnorm	Tier 4A
Zylinder/Turbo/Int.	6/T/I	6/T/I	6/T/I	6/T/I	6/T/I	6/T/I
Hubraum (cm³)	8710	8710	8710	8710	8710	8710
Bohrung x Hub	117x135	117x135	117x135	117x135	117x135	117x135
Nennleistung (Kw/Ps) [mit Boost]	173/235 [199/271]	189/257 [216/294]	209/284 [235/320]	229/311 [255/347]	250/340 [276/375]	270/367 [296/402]
Maximalleistung(Kw/Ps) [mit Boost]	197/268 [201/273]	213/290 [219/298]	233/317 [241/328]	255/347 [263/358]	275/374 [286/389]	297/403 [308/419]
Nenndrehzahl (U/min) [bei Maximalleistung]	2000 [1800]	2000 [1800]	2000 [1800]	2000 [1800]	2000 [1800]	2000 [1800]
Drehmoment/Nm (U/min)	1157/1500	1267/1500	1397/1500	1531/1500	1671/1500	1806/1500
Füllmengen
Kraftstofftank (l)	635,0	635,0	635,0	635,0	635,0	651,0
AdBlue (l)	89,0	89,0	89,0	89,0	89,0	89,0
Getriebe
Variante I	Full-Powershiftgetriebe (40 Km/h oder 50 Km/h)
Gangzahl (V/R) Gangzahl (50 Km/h) +(Kriechgang)	18/4 (19/4) (23/6)	18/4 (19/4) (23/6)	18/4 (19/4) (23/6)	18/4 (19/4) (23/6)	18/4 (19/4) (23/6)	-
Wendeschaltung	Elektrohydraulisch mit Powershuttle am Lenkrad
Geschwindigkeit (Km/h) +(Kriechgang) +(50 Km/h Version)	3,8-40,0 (0,8-40,0) (3,8-50,0)	3,8-40,0 (0,8-40,0) (3,8-50,0)	3,8-40,0 (0,8-40,0) (3,8-50,0)	3,8-40,0 (0,8-40,0) (3,8-50,0)	3,8-40,0 (0,8-40,0) (3,8-50,0)	-
Variante II	Stufenloses CVX Getriebe (40 Km/h oder 50 Km/h)
Wendeschaltung	Elektrohydraulisch mit Powershuttle am Lenkrad
Geschwindigkeit (Km/h) [optional]	0,02-40,0 [0,02-50,0]	0,02-40,0 [0,02-50,0]	0,02-40,0 [0,02-50,0]	0,02-40,0 [0,02-50,0]	0,02-40,0 [0,02-50,0]	0,02-40,0 [0,02-50,0]
Zapfwelle
Ausführung	Motor, unabhängig
Drehzahl (U/min) [optional]	1000 [540/1000]
Frontzapfwelle (1.000 U/min)	optional	optional	optional	optional	optional	optional
Hydraulische Anlage
Fördermenge (l/min) [optional 1] [optional 2]	161,0 [225,0] [282,0]	161,0 [225,0] [282,0]	161,0 [225,0] [282,0]	161,0 [225,0] [282,0]	161,0 [225,0] [282,0]	161,0 [225,0] [282,0]
Betriebsdruck (bar)	210	210	210	210	210	210
Hubwerksregelung	EHR	EHR	EHR	EHR	EHR	EHR
Hubkraft (kg)	7424	8573	8573	8573	8573	8573
Steuergeräte	4 serienmäßig, 5. und 6. auf Wunsch; Power Beyond-Anschluss, Zeit- und Mengensteuerung für jedes Zusatzsteuergerät serienmäßig
Fronthubwerk (5.000 kg)	optional	optional	optional	optional	optional	optional
Lenkung
Art der Lenkung	Hydrostatische Lenkung
Wendekreis (m)	9,6	10,6	10,6	10,6	10,6	10,6
Lenkeinschlag (°)	55	55	55	55	55	55
Vorderachsfederung	optional	optional	optional	optional	optional	optional
Abmessungen und Gewicht
Gesamtlänge (m)	6,43	6,43	6,43	6,43	6,43	6,43
Gesamthöhe (m)	3,38	3,38	3,38	3,38	3,38	3,38
Radstand (m)	3,11	3,11	3,11	3,11	3,11	3,16
Leergewicht (kg) [Vorderachsfederung]	11490 [11945]	11490 [11945]	11650 [12105]	11650 [12105]	11650 [12105]	12395 [12850]
zul. Gesamtgewicht [optional]	17530	17530	17530 [17850]	17530 [17850]	18000	18000
Standardbereifung
Bereifung vorne	600/65R28	600/70R30	600/70R30	600/70R30	600/70R30	600/70R30
Bereifung hinten	620/70R42	710/70R42	710/70R42	710/70R42	710/70R42	710/70R42
Komfort- und Zusatzausstattung
Kabine	serie	serie	serie	serie	serie	serie
Ele. Spiegel	serie	serie	serie	serie	serie	serie
Klimaautomatik	serie	serie	serie	serie	serie	serie
Luftfedersitz	serie	serie	serie	serie	serie	serie
Vorderachsfederung	serie	serie	serie	serie	serie	serie
HMC Management	serie	serie	serie	serie	serie	serie
Koffergewichte	optional	optional	optional	optional	optional	optional
Druckluftanlage	optional	optional	optional	optional	optional	optional
Xenon Arbeitslicht	optional	optional	optional	optional	optional	optional
AFS GPS	optional	optional	optional	optional	optional	optional

Kommentare: 0

Quellangaben:

Alle Bilder und technischen Daten der Traktoren stammen aus den Originalprospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise je nach Prospekt und Land. Alle Angaben ohne Gewähr.
