Technische Daten Claas Mähdrescher bis Bj. 2020
Zu den Modellen
Claas Hercules (SF 500), SFB technische Daten
| Modell | SF 500 "Hercules" | SFB |
| Baujahr | 1953-61 | 1961-62 |
| Motor | ||
| Motoren |
Ottomotor (Perkins 270D) (Claas LD 40) |
Perkins AD 4.270 |
| Motorenkühlung |
Wasser (Luft) (Luft) |
Luft |
| Hubraum/ cm³ |
k.a. (4420) (4700) |
4420 |
| Zylinder/Turbo |
6 (4) (4) |
4 |
| Leistung Kw/PS |
41/56 (44/60) (44/60) |
44/60 |
| Kraftstofftank/ l | k.a. | k.a. |
| Antrieb | ||
| Getriebe |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
| Gangzahl | 3 (im Ölbad) | 3 (im Ölbad) |
| Geschwindigkeit/ Km/h | 2,0-19,0 | 1,4-15,0 |
| Schneidwerk | ||
| Schnittbreite/ m | 2,4/3,0/4,2 | 2,6/3,0/4,2 |
| Schnitthöhenverstellung/ cm |
hydraulisch (6-75) |
hydraulisch (6-75) |
| Lagerfrucht-Mäheinrichtung | serie | serie |
| Haspelverstellung vertikal | hydraulisch | hydraulisch |
| Dreschsytem inkl. Restkornabscheidung | ||
| Dreschtrommel Ø/cm | 45 | 45 |
| Dreschtrommelbreite/ m | 1,25 | 1,25 |
| Schlagleisten Anzahl | 6 | 6 |
|
Dreschtrommelantrieb (u/min) |
hydraulisch stufenlos (650-1400) |
hydraulisch stufenlos (650-1400) |
|
Tourenzähler Dreschtrommel |
serie |
serie |
|
Dreschkorb Moment-Verstellung |
serie |
serie |
|
Dreschleistung aller Fruchtarten (Kg/h) |
ca. 4000 | k.a. |
|
Restkornabscheidung |
||
| Art der Abscheidung | Schüttler | Schüttler |
| Anzahl der Schüttler | 4 | 4 |
| Schüttlerlänge/ m | 2,4 | 2,4 |
| Schüttlerbreite/ m | 1,25 | 1,25 |
| Schüttlerfläche/ m² | 3,0 | 3,0 |
| Reinigung | ||
| Siebfläche/ m | 0,92x1,07 | 0,92x1,07 |
| Erntegut | ||
|
Sortierzylinder + Absackungvorrichtung |
serie | serie |
|
Mitführbare Säcke/ Stk. |
15-20 je 50Kg | 15-20 je 50Kg |
|
Korntank inkl. Abtankrohr |
optional 1100Kg | optional 2000 Kg |
| Strohmanagement | ||
| Integrierte Strohpresse | serie, optional ohne | serie, optional ohne |
| Kanalbreite/ m | 1 | 1 |
| Anzahl der Bindung | 2 | 2 |
| Abmessungen und Gewicht | ||
| Gesamtlänge/ m | 7,32 | 7,32 |
|
Höhe in Arbeitsstellung/ m |
3,8 | 3,8 |
|
Transporthöhe/ m |
3,21 | 3,21 |
| Gewicht ohne Kabine/Kg | 4200 | 4300 |
| Transportbreite/ m | 2,95 | 2,95 |
| Standardbereifung vorne | 13-26 AS | 14.9-26 |
| Standardbereifung hinten | 8.50-12 AM | 8.50-12 |
| Zusatzausstattung und Komfort | ||
| PickUp Aufgreifervorrichtung | optional | optional |
| Zusatzsiebe div. Fruchtarten | optional | optional |
| Gummisitz mit Rückenlehne | serie | serie |
| Verschließbarer Werkzeugkasten | serie | serie |
| Sofortstopausrüstung | serie | serie |
Claas Columbus, Europa technische Daten
| Modell | Claas Columbus | Claas Europa |
| Baujahr | 1958-70 | 1958-68 |
| Motor | ||
| Motorhersteller Auswahl |
VW Benzin Perkins Mercedes |
Perkins |
| Motortyp | k.a. | D 270 |
|
Motorenkühlung Benzin-Aggregate |
Luft |
- |
|
Motorenkühlung Diesel-Aggregate |
Wasser |
Wasser |
| Hubraum/ cm³ | 1760 | 4420 |
| Zylinder/Turbo | 4 | 4 |
|
Leistung Kw/PS Benzin Motor |
21/29 (28/38) |
- |
|
Leistung Kw/PS Diesel Motor |
25/34 |
33/45 |
| Kraftstofftank/ l | k.a. | k.a. |
| Antrieb | ||
| Getriebe |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
| Gangzahl | 3 | 3 |
| Geschwindigkeit Km/h | 1,4-16,0 | 1,3-16,0 |
| Schneidwerk | ||
| Schnittbreiten/ m | 1,8 | 2,1 |
|
Schnitthöhenverstellung (cm) |
hydraulisch (6-60) |
hydraulisch (6-60) |
|
Bodenanpassung durch Federn |
serie |
serie |
|
Ährenheber Anzahl |
12 |
14 |
| Haspelverstellung vertikal | hydraulisch | hydraulisch |
| Dreschsystem inkl. Restkornabscheidung | ||
| Dreschtrommel Ø/cm | 45 | 45 |
| Dreschtrommelbreite/ m | 0,8 | 0,8 |
| Anzahl der Schlagleisten | 6 | 6 |
|
Verstellung der Trommeldrehzahl (u/min) |
Wechselräder (620-1380) |
Wechselräder (620-1380) |
|
Anzahl der Dreschkorbleisten |
8 |
8 |
|
Steinfangeinrichtung |
serie |
serie |
| Restkornabscheidung | Schüttler | Schüttler |
| Anzahl der Schüttler | 3 | 3 |
| Lagerung der Schüttler | 2 fach | 2 fach |
| Fläche der Schüttler/ m² | 1,75 | 2,32 |
| Länge der Schüttler/ m | 2,1 | 2,75 |
| Reinigung | ||
| Reinigungsstufen | 2 | 2 |
| Druckwindreinigung | serie | serie |
| verstellbares Lamellensieb | serie | serie |
|
Anzahl der mitgelieferten Untersiebe |
4 | 5 |
|
Sortierzylinder + Wechselsieb |
serie | serie |
|
Sortierung in 3 Qualitäten |
serie | serie |
| Siebfläche gesamt/ m² | 1,19 | 1,19 |
| Strohmanagement | ||
| Presse | optional | optional |
| Anzahl der Bindung | 2 | 2 |
| Presskanalbreite/ cm | 70 | 70 |
| Schwadablage | optional | optional |
| Strohhäcksler + Presse | optional | optional |
| Erntegut Management | ||
|
Absackstand zum überladen/ablegen |
serie | serie |
|
Korntank/Inhalt (Kg) |
optional/1000 | optional/1000 |
|
Abmessungen in Transportstellung |
||
|
Gesamtlänge inkl. Halmteiler inkl. Korntank ohne Presse/ m |
6,25 | k.a |
|
Gesamtlänge inkl. Halmteiler Mit Absackstand und Presse/ m |
7,07 | 7,7 |
|
Gesamthöhe bei Korntank/ m |
2,86 | 2,85 |
|
Gesamthöhe bei Absackstand/ m |
2,7 | k.a |
|
Gewicht mit Korntank ohne Presse/ Kg |
2390 | k.a. |
|
Gewicht mit Absackstand und Presse/ Kg |
2565 | 3100 |
| Standardbereifung vorne | 9-24 AS | 10-28 AS |
| Standardbereifung hinten | 7.00-12 AM | 7.00-12 AM |
| Radstand/ m | 2,9 | 2,9 |
| Wendekreis/ m | 1,75 | 1,75 |
Claas Mercur (T/S/SA) technische Daten
| Modell | Claas Mercur T/S/SA |
| Baujahr | 1962-68 |
| Motor | |
| Motorhersteller | Perkins |
| Motortyp | D 270 |
| Hubraum/ cm³ | 4420 |
| Zylinder/Turbo | 4 |
| Leistung Kw/PS | 38/52 |
| Kraftstofftank/ l | k.a. |
| Antrieb | |
| Getriebe |
Mechanisch, Hydraulischer Keilriemenvariator |
| Gangzahl | 3 |
| Geschwindigkeit Km/h | 1,4-17,0 |
| Schneidwerk | |
| Schnittbreiten/ m | 2,6 |
|
Schnitthöhenverstellung (cm) |
hydraulisch (6-75) |
|
Automatische Anpassung an Bodenunebenheiten |
serie |
|
Ährenheber Anzahl |
17 |
|
Anpassbarer, dreiteiliger Halmteiler |
serie |
|
Haspelausrichtung vertikal |
hydraulisch |
| Haspeldrehzahlverstellung | stufenlos |
| Dreschsystem inkl. Restkornabscheidung | |
| Dreschtrommel Ø/cm | 45 |
| Dreschtrommelbreite/ m | 1,06 |
| Trommeldrehzahl-Einstellung | stufenlos |
| Trommel-Tourenzähler | serie |
| Anzahl der Schlagleisten | 6 |
|
Dreschkorbleisten Anzahl (bei aktiver Entgrannung) |
8 (11) |
|
Steinfangeinrichtung |
serie |
|
Restkornabscheidung |
Schüttler |
| Anzahl der Schüttler | 4 |
| Fläche der Schüttler/ m² | 2,9 |
| Lagerung der Schüttler | 2 fach |
| Länge der Schüttler/ cm | 275 |
| Reinigung | |
| Druckwindgebläse | serie |
| Vorabsiebung durch "Nasensieb" | serie |
| Lamellen und Untersieb | serie (4 stk.) |
| Siebfläche gesamt/ m² | 1,9 |
| Strohmanagement | |
| Strohpresse (S+ SA) | serie |
| Strohhäcksler (T) | optional |
| Erntegut | |
| Absackstand | seitlich oder Maschinendach |
| Sortierzylinder 3 Stufen | serie |
| Korntank mit Sichtfenster | optional |
| Korntankinhalt/ l | 1700 |
| Abmessungen in Transportstellung | |
| Transportlänge/ m |
T=7,05/ S=7,64/ SA=7,64 |
|
Transporthöhe/ m |
T=3,25/ S=3,72/ SA=2,95 |
| Gesamtgewicht/ Kg | T=3430/ S=3780/ SA=3740 |
| Standardbereifung vorne | 13-26 AS |
| Standardbereifung hinten | 8.50-12 AM |
| Radstand/ m | 2,9 |
| Zusatzausstattung und Komfort | |
|
gefederter Gummisitz mit Rückenlehne |
serie |
|
Reisausrüstung mit Kettenlaufwerk |
optional |
|
3-reihiger Maisvorsatz |
optional |

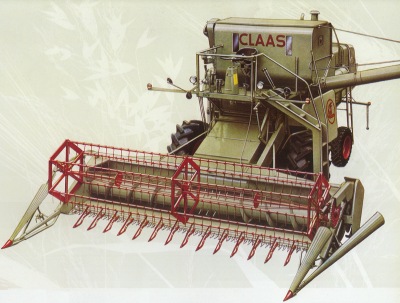

Claas Matador, Standard, Gigant technische Daten
| Modell | Matador T/S | Matador Gigant | Matador Standard |
| Baujahr | 1962-70 | 1962-68 | 1960-69 |
| Motor | |||
| Motorhersteller | k.a. | k.a. | k.a. |
| Motortyp | k.a. | k.a. | k.a. |
| Motorkühlung | Wasser | Wasser | Wasser |
| Hubraum/ cm³ | k.a. | k.a. | k.a. |
| Zylinder/Turbo | 6 | 6 |
4 Diesel (6 Benzin) |
| Leistung Kw/PS | 64/87 | 64/87 |
46/62 |
| Kraftstofftank/ l | k.a. | k.a. | ? |
| Antrieb | |||
| Fahrantrieb |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
| Gangzahl | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,6-17,0 | 1,56-19,85 | 1,4-15,0 |
| Schneidwerk | |||
| Schnittbreiten/ m | 2,6/ 3,0 |
3,0/3,6/ 4,2/6,0 |
2,6 |
|
Automatische Anpassung an Bodenunebenheiten |
serie | serie | serie |
|
Schnitthöhenverstellung (cm) |
hydraulisch (6-90) |
hydraulisch (6-90) |
hydraulisch (6-75) |
|
Ährenheber Anzahl |
20 |
k.a. | 17 |
|
Halmteiler dreiteilig kurz/lang |
serie |
serie | serie |
|
Haspelausrichtung vertikal |
hydraulisch |
hydraulisch | hydraulisch |
|
Haspeldrehzahlverstellung |
stufenlos |
stufenlos | k.a. |
| Dreschsystem inkl. Restkornabscheidung | |||
| Dreschtrommel Ø/cm | 45 | 45 | 45 |
| Dreschtrommelbreite/ m | 1,25 | 1,25 | 1,25 |
|
Dreschtrommeldrehzahl (u/min) |
hydraulisch (650-1400) |
hydraulisch (650-1400) |
hydraulisch (650-1400) |
|
Drehzahlüberwachung |
serie |
serie | serie |
|
Anzahl Schlagleisten |
6 |
6 | 6 |
|
Korbleisten Anzahl (eingeschalteter Entgranner) |
10 (13) |
10 (13) |
10 (13) |
|
Steinfangmulde |
serie |
serie | serie |
|
Restkornabscheidung |
Schüttler |
Schüttler | Schüttler |
| Anzahl der Schüttler | 4 | 4 | 4 |
| Lagerung der Schüttler | 2 fach | 2 fach | 2 fach |
| Fläche der Schüttler/ m² | 4,0 | S=4,0/ T=4,5 | 4,0 |
| Reinigung | |||
| Reinigungsstufen Anzahl | 2 | 2 | 2 |
| Druckwindeinrichtung | serie | serie | |
| Siebfläche gesamt/ m² | 3,15 | 3,15 | 3,15 |
| Korntank | |||
|
Korntankinhalt/l (mit Aufsatz) |
2155 (2690) |
2155 |
optional (1700) |
| Verteilerschnecke | serie | serie | serie |
| 2 Sichtfenster | serie | serie | serie |
| Abmessungen | |||
| Transportlänge/ m | T=8,16/ S=8,48 | T=8,6/ S=8,48 | T=8,16/ S=8,48 |
|
Transporthöhe/ m |
T=3,53/ S=3,95 | T=3,53/ S=3,28 | T=3,36/ S=3,8 |
|
Transportbreite/ m |
T=3,35/ S=3,35 | T=3,35/ S=3,35 | T=2,97/ S=2,97 |
| Gewicht/ Kg | T=5000/ S=5500 | T=5360/ S=5710 | T=4670/ S=5010 |
| Standardbereifung vorne | 15-30 AS | 15-30 AS | 13-26 AS |
| Standardbereifung hinten | 10-18 AM | 11.5-15 AM | 8.50-12 AM |
| Radstand/ m | 3,2 | 3,2 | 3,2 |
| Hydraulische Lenkhilfe | serie | serie | k.a. |
| Ausstattungen | |||
| Scheinwerfer | serie | serie | k.a. |
| Standlicht | serie | serie | k.a. |
| Rückspiegel | serie | serie | k.a. |
| Rücklicht und Scheinwerfer | serie | serie | k.a. |
| Strohpresse (S) | optional | optional | serie |
| Absackstand (S) | optional | optional | serie |
| Strohhäcksler | optional | optional | optional |
Claas Compact 20, 25, 30 technische Daten
| Modell | Compact 20 | Compact 25 | Compact 25 | Compact 30 |
| Baujahr | 1970-75 | 1970-75 | 1975-80 | 1975-81 |
| Motor | ||||
| Motorhersteller | VW Benzin |
VW Benzin (Perkins Diesel) |
Perkins | Perkins |
| Motortyp | Typ 122 |
k.a. (4.154) |
4.154 | 4.154 |
| Hubraum/ cm³ | 1192 |
1584 (2526) |
2526 | 2526 |
| Zylinder/Turbo | 4 | 4 | 4 | 4 |
| Leistung Kw/PS | 17/24 |
25/34 (Benzin) 33/45 (Diesel) |
33/45 | 39/53 |
| Kraftstofftank/ l | k.a. |
Benzin=60 Diesel=100 |
100 | 100 |
| Antrieb | ||||
| Fahrantrieb |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
| Gangzahl | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | k.a. | 1,2-20,0 | 1,2-20,0 | 1,6-16,8 |
| Schneidwerk | ||||
| Schnittbreite/ m | 1,7 |
2,1 (2,4 nur bei Diesel) |
2,1/2,4 | 2,4 |
|
Schnitthöhenverstellung (cm) |
hydraulisch (-8 bis +87) |
hydraulisch (-8 bis +87) |
hydraulisch (-8 bis +87) |
hydraulisch (-8 bis +87) |
|
Ährenheber |
serie |
serie |
serie | serie |
| Halmteiler li+re | serie | serie | serie | serie |
| Haspel Ø/cm | 90 | 90 | 90 | 90 |
|
Haspelverstellung vertikal/ horizontal |
hydr./ mech. | hydr./ mech. | hydr./ mech. | hydr./ mech. |
| Schneidtischtiefe/ cm | 48 | 48 | 48 | 48 |
|
Bodenanpassung mittels Federn |
serie | serie | serie | serie |
|
Dreschsystem inkl. Restkornabscheidung |
||||
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 |
| Dreschtrommelbreite/ m | 0,8 | 0,96 | 0,96 | 0,96 |
|
Verstellung der Trommeldrehzahl (u/min) |
Wechselräder |
Stufenscheiben (715/895/ 1120/1400) |
Stufenscheiben (715/895/ 1120/1400) |
Stufenscheiben (715/895/ 1120/1400) |
| Korbleisten | 9 | 9 | 9 | 9 |
| Steinfangeinrichtung | serie | serie | serie | serie |
|
Momentverstellung des Korbes |
mechanisch vom Fahrerstand |
mechanisch vom Fahrerstand |
mechanisch vom Fahrerstand |
mechanisch vom Fahrerstand |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler |
| Hordenschüttler | 3 | 5 | 5 | 5 |
| Fläche der Schüttler/ m² | 1,39 | 2,3 | 2,3 | 2,3 |
| Länge der Schüttler/ m | 2,4 | 2,4 | 2,4 | 2,4 |
| Reinigung | ||||
|
Druckwindgebläse stufenlos |
serie | serie | serie | serie |
| oberes Sieb |
Lammellensieb einstellbar |
Lammellensieb einstellbar |
Lammellensieb einstellbar |
Lammellensieb einstellbar |
| 3 untere Siebe |
serie auswechselbar |
serie auswechselbar |
serie auswechselbar |
serie auswechselbar |
| Siebfläche gesamt/ m² | 1,13 |
Benzin= 1,6 Diesel= 1,95 |
1,95 | 1,95 |
| Strohmanagement | ||||
| Schwadablage | serie | serie | serie | serie |
| Anbaustrohhäcksler | - | nur Diesel | optional | optional |
| Korntank | ||||
| Korntankinhalt/ l | 850 | 1100 | 1100 | 1900 |
| Konrdichtes Abtankrohr | serie | serie | serie | serie |
| Absackvorrichtung am Rohr | optional | optional | optional | optional |
| Abmessungen | ||||
| Gesamtlänge mit Vorsatz/ m | k.a. | 6,8 | 6,8 | 6,8 |
|
Transporthöhe/ m |
k.a. | 2,63 | 2,63 | 2,63 |
| Gewicht mit Vorsatz/ Kg | 1665 | 2250 | 2250 | k.a. |
| Standardbereifung vorne | 10-15 | 11.5/80-15 | 11.5/80-15 | 11.5/80-15 |
| Standardbereifung hinten | 6.00-6 | 7.00-12 | 7.00-12 | 7.00-12 |
| Zusatzausrüstung und Komfort | ||||
| Scheinwerfer | serie | serie | serie | serie |
| Standlicht | serie | serie | serie | serie |
| Rückstrahler | serie | serie | serie | serie |
Claas Comet/Cosmos/Corsar/Consul technische Daten
| Modell | Comet | Cosmos | Corsar | Consul |
| Baujahr | 1967-70 | 1967-71 | 1968-75 | 1967-81 |
| Motor | ||||
| Motorhersteller | Perkins |
Perkins |
Ford | Perkins |
| Motortyp | 4.99 | 4.154 | k.a. | 4.236 |
| Alternativmotor |
VW Benzin (Mercedes) |
52D, 38B | Perkins/ KHD | - |
| Motorkühlung |
Wasser (VW= Luft) |
Wasser |
Wasser (KHD=Luft) |
Wahlweise Luft/Wasser |
| Hubraum/ cm³ | 1760 | 2524 | 3860 | 3860 |
| Zylinder/Turbo/Interc. | 4 | 4 | 4 | 4 |
| Leistung Kw/PS (DIN) |
25/34 (VW=21/29) |
33/45 |
39/52 | 50/68 |
| Kraftstofftank/ l | k.a. | 100 | k.a. | 150 |
| Antrieb | ||||
| Getriebe |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
| Gangzahl | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,6-16 | 1,3-16 | 1,3-16 | 1,5-15,1 |
| Schneidwerk | ||||
| Schnittbreiten/ m |
1,8 |
2,1 |
2,4/ 3,0 |
2,4 |
|
Schnitthöhenverstellung (cm) |
hydraulisch |
hydraulisch |
hydraulisch (6-75) |
hydraulisch (-8 bis +86) |
|
Bodenanpassung mittels Federn |
serie |
serie | serie |
serie |
|
Ährenheber |
serie | serie | serie |
serie |
|
Halmteiler li+re |
k.a. | serie | serie |
serie |
| Haspel Ø/cm | 105 | 105 | 105 | 105 |
| Haspelausrichtung | hydraulisch | hydraulisch | hydraulisch | hydraulisch |
| stufenlose Drehzahlregelung | k.a. | k.a. | serie | serie |
| Dreschsystem inkl. Restkornabscheidung | ||||
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 |
| Dreschtrommelbreite/ m | 0,8 | 0,8 | 0,8 | 1,06 |
|
Trommeldrehzahlverstellung (u/min) |
Wechselräder (890-1380) (620-890) |
Wechselräder (950-1480) (640-950) |
Wechselräder (950-1480) (640-950) |
mechanisch (650-1500) |
|
Drehzahlmesser für Trommel |
k.a. | k.a. | k.a. |
serie |
| Anzahl Schlagleisten | 6 | 6 | 6 | 6 |
|
Dreschkorbleisten (mit aktiver Entgrannung) |
8 (11) |
k.a. |
8 (11) |
10 (13) |
|
Steinfangmulde |
serie | serie | serie |
serie |
|
Momentverstellung vom Fahrersitz |
serie | serie | serie |
serie |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 3 | 3 | 3 | 4 |
|
Schüttlerfläche/ m² |
1,7 | 2,38 | 2,70 | 3,55 |
|
Gesamtabscheidefläche/ m² |
2,1 | 2,78 | 3,1 | 4,1 |
|
Gesamtlänge der Schüttler/ m |
2,12 | 2,95 | 3,14 | 3,14 |
|
Reinigung |
||||
| Druckwindreinigung | serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 1,26 | 1,44 | 1,56 | 2,05 |
| Korntank | ||||
| Korntankinhalt/ l | 1350 | 1700 | 1700 | 2000 |
| Verteilerschnecke | serie | k.a. | serie | serie |
| Sichtfenster | serie | serie | serie | serie |
| Abmessungen mit Schneidwerk, Korntank ohne Strohpresse | ||||
| Gesamtlänge/ m | 7,4 | 7,96 | 8,58 | 8,9 |
|
Transporthöhe/ m |
2,78 | 2,95 | 2,95 | 2,92 |
| Gesamtgewicht/ Kg | 2670 | 3370 | 3560 | 4310 |
| Standardbereifung vorne | 11.2-28 | 12.4-28 | 13-26 AS | 14.9-26 |
|
Standardbereifung hinten |
7.00-12 | 7.00-12 | 8.50-12 AM | 10.0/80-12 |
|
Radstand/ m |
2,9 | 2,9 | 2,9 | 3,3 |
|
Zusatzausstattung |
||||
| Pickup Trommel 2,05m | k.a. | k.a. | optional | optional |
| Absackvorrichtung am Korntankrohr | - | - | optional | optional |
| Strohpresse | - | k.a. | optional | optional |
| Strohhäcksler | k.a. | k.a | optional | optional |
| Maisvorsatz optional | k.a. | k.a. | 2-Reihig | 2/3-Reihig |
| Fahrerkabine | - | - | - | optional |
| Sonnendach | - | optional | - | optional |
| Scheinwerfer | serie | serie | serie | serie |
Claas Protector/Mercator/Senator technische Daten
| Modell | Protector |
Mercartor |
Mercartor 50 |
Mercartor 60 |
Mercartor 70 |
Mercartor 75 |
Senator |
Senator 85 |
| Baujahr | 1968-72 | 1967-72 | 1972-80 | 1972-80 | 1972-74 | 1975-80 | 1967-72 | 1972-80 |
| Motor | ||||||||
| Motorhersteller | Deutz |
Perkins |
Perkins | Perkins | Perkins | Perkins | Ford | Perkins |
| Motortyp | F4L 912 | 6.354 | 4.236 | 6.354 | 6.354 | 6.354 | 2704E | 6.354 |
| Alternativmotor |
6-Zyl Deutz/ Perkins |
- | 72 MB | - | 68 MB | - |
Perkins/ Deutz |
Deutz |
| Hubraum/ cm³ | 3768 | 5797 | 3860 | 5797 | 5797 | 5797 | 5899 | 5797 |
| Zylinder/Turbo/Interc. | 4 | 6 | 4 | 6 | 6 | 6 | 6 | 6 |
| Leistung Kw/PS (DIN) | 54/72 |
70/95 |
54/72 | 70/95 | 77/105 | 77/105 | 77/105 | 77/105 |
| Kraftstofftank/ l | k.a. | 180 | 195 | 195 | 195 | 195 | 180 | 195 |
| Antrieb | ||||||||
| Getriebe |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
| Gangzahl | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,1-17,8 | 1,6-20,0 | 1,2-19,9 | 1,2-19,9 | 1,1-17,8 | 1,1-17,8 | 1,8-19,5 | 1,8-19,6 |
| Schneidwerk | ||||||||
| Schnittbreiten/ m |
2,6/3,0 |
2,6/3,0/3,6 |
2,6/3,0/3,6 |
2,6/3,0/3,6 | 2,6/3,0/3,6/,39 |
2,6/3,0/3,6/3,9 |
3,0/3,6/ 4,2/6,0 |
3,0/3,6/ 4,2/6,0 |
|
Schnitthöhen-verstellung (cm) |
hydr. (-8- +86) |
hydr. (-8- +86) |
hydr. (-8- +86) |
hydr. (-8- +86) |
hydr. (-8- +86) |
hydr. (-8- +86) |
hydr. (6-75) |
hydr. (6-75) |
|
Anpassung an Boden mittels Feder |
serie | serie | serie | serie | serie | serie | serie | serie |
|
Ährenheber |
serie | serie | serie | serie | serie | serie | serie | serie |
| Haspel Ø/cm | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 |
| Haspelverstellung | hydr. | hydr. | hydr. | hydr. | hydr. | hydr. | hydr. | hydr. |
|
Haspel Drehzahl- regulierung |
hydr. stufenlos |
hydr. stufenlos |
hydr. stufenlos |
hydr. stufenlos |
hydr. stufenlos |
hydr. stufenlos |
hydr. stufenlos |
hydr. stufenlos |
| Dreschsystem inkl. Restkornabscheidung | ||||||||
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Dreschtrommelbreite/ m | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 |
| Trommeldrehzahl-verstellung (u/min) |
hydr. (650-1450) |
hydr. (650-1400) |
hydr. (650-1400) |
hydr. (650-1400) |
hydr. (650-1400) |
hydr. (650-1400) |
hydr. (650-1400) |
hydr. (650-1400) |
| Drehzahlzähler |
serie |
serie | serie | serie | serie | serie | serie | serie |
| Anzahl der Schlagleisten | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
|
Anzahl der Korbleisten (mit Entgrannung) |
10 (13) |
10 (13) |
10 (13) |
10 (13) |
10 (13) |
10 (13) |
10 (13) |
10 (13) |
|
Steinfangmulde |
serie |
serie | serie | serie | serie | serie | serie | serie |
|
Momentverstellung |
serie |
serie | serie | serie | serie | serie | serie | serie |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
|
Gesamtfläche der Schütttler/ m² |
4,2 | 4,75 | 4,2 | 4,2 | 4,75 | 4,75 | 4,75 | 7,75 |
|
Gesamtabscheidefläche/ m² |
4,95 | 5,5 | 4,95 | 4,95 | 5,5 | 5,5 | 5,5 | 5,5 |
|
Gesamtlänge der Schüttler/ m |
3,4 | 3,4 | 3,4 | 3,4 | 3,8 | 3,8 | 380 | |
|
Reinigung |
||||||||
| Druckwindgebläse | serie | serie | serie | serie | serie | serie | serie | serie |
| Siebfläche gesamt /m² | 3,15 | 3,15 | 3,15 | 3,15 | 3,15 | 3,15 | 3,2 | 3,2 |
| Korntank | ||||||||
| Korntankinhalt/ l | 2000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3200 | 3200 |
| Verteilerschnecke | serie | serie | serie | serie | serie | serie | serie | serie |
| Sichtfenster | serie | serie | serie | serie | serie | serie | serie | serie |
|
Auslaufrohr hydraulisch schwenkbar |
- | serie | serie | serie | serie | serie | - | serie |
| Abmessungen in Transportstellung ohne Strohpresse | ||||||||
| Gesamtlänge/ m | 8,2 | 7,15 | 7,15 | 7,15 | 7,15 | 7,15 | 8,6 | 8,6 |
|
Gesamthöhe/ m |
3,3 | 3,45 | 3,37 | 3,38 | 3,44 | 3,44 | 3,42 | 3,44 |
|
Gewicht/Kg ohne Vorsatz und Kabine |
5030 | 5790 | 5300 | 5600 | 6000 | 6270 | 6110 | 6270 |
| Standardbereifung vorne | 13-26 AS | 18.4-26 | 18.4-26 | 18.4-26 | 18.4-30 | 18.4-30 | 18.4-30 | 18.4-30 |
|
Standardbereifung hinten |
8.50-12 AM | 10.00-18 | 11.5/80-15 | 11.5/80-15 | 11.5/80-15 | 11.5/80-15 | 11.5/80-15 | 11.5/80-15 |
|
Radstand/ m |
3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,42 |
3,42 |
|
Lenkung |
hydr. | hydr. | hydr. | hydr. | hydr. | hydr. | hydr. | hydr. |
|
Zusatz- und Komfortausstattung |
||||||||
|
Arebeitsscheinwerfer |
serie | serie | serie | serie | serie | serie | serie | serie |
|
Standlicht |
serie | serie | serie | serie | serie | serie | serie | serie |
|
Strohpresse |
optional | - | - | - | - | - | - | - |
|
Strohhäcksler |
optional | optional | optional | optional | optional | optional | optional | optional |
|
Maisvorsatz |
3-Reihig | 4-Reihig | 4-Reihig | 4-Reihig | 4-Reihig | 4-Reihig | 4-Reihig | 4-Reihig |
|
Fahrerkabine |
optional | optional | optional | optional | optional | optional | optional | optional |
|
Schneidwerkwagen |
- | optional | optional | optional | optional | optional | optional | optional |
Claas Dominator 80, 85, 100, 105 technische Daten
| Modell |
Dominator 80 |
Dominator 85 |
Dominator 100 |
Dominator 105 |
| Baujahr | 1970-74 | 1974-80 | 1971-74 | 1974-79 |
| Motor | ||||
| Motorhersteller | Perkins |
Perkins (Mercedes) |
Mercedes | Perkins |
| Motortyp | 6.372 | 6.372 | OM 360 | V8.605 |
|
Motorkühlung |
Wasser |
Wasser |
Wasser |
Wasser |
| Hubraum/ cm³ | 6100 | 6100 | 8720 | 9900 |
| Zylinder/Turbo/Interc. | 6 | 6 | 6 | V8 |
|
Leistung Kw/PS (DIN) (optional) |
88/120 (104/140) |
88/120 (110/150) |
125/170 | 132/180 |
| Kraftstofftank/ l | 280 | 280 | 300 | 300 |
| Antrieb | ||||
| Fahrantrieb |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
hydrostat. |
hydrostat. |
| Fahrbereiche | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,5-19,1 | 1,5-19,1 | 0-20 | 0-20 |
| Schneidwerk | ||||
| Schnittbreiten/ m |
3,9/4,5/ 4,8/5,1 |
3,3/3,9/ 4,2/4,5 |
5,1/5,7 |
4,5/5,1/5,7 |
|
Anpassung an Bodenunebenheiten |
automatisch |
automatisch |
automatisch |
automatisch |
|
Schnitthöhenverstellung (cm) |
hydraulisch (-20 bis +140) |
hydraulisch (-20 bis +140) |
hydraulisch (-20 bis +140) |
hydraulisch (-20 bis +140) |
|
Ährenheber |
serie |
serie | serie | serie |
|
Hydraulische Schneidwerkskupplung |
serie |
serie | serie | serie |
|
Halmteiler li+re |
serie |
serie | serie | serie |
| Haspel Ø/cm | 105 | 105 | 105 | 105 |
|
Haspelverstellung vertikal |
hydraulisch | hydraulisch | hydraulisch | hydraulisch |
|
Haspeldrehzahl stufenlos vom Fahrersitz regulierbar |
serie | serie | serie | serie |
|
Haspelverstellung horizontal |
mechanisch | mechanisch | mechanisch | mechanisch |
|
Dreschsystem inkl. Restkornabscheidung |
||||
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 |
| Dreschtrommelbreite/ m | 1,32 | 1,32 | 1,58 | 1,58 |
| Anzahl der Schlagleisten | 6 | 6 | 6 | 6 |
|
Trommeldrehzahleinstellung (u/min) |
hydraulisch (460-1500) |
hydraulisch (650-1450) |
hydraulisch (650-1450) |
hydraulisch (650-1450) |
|
Drehzahlmesser |
serie |
serie | serie | serie |
|
Dreschkorbleisten (mit Entgranner) |
10 (13) |
10 (13) |
10 (13) |
10 (13) |
|
Steinfangmulde |
serie |
serie | serie | serie |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 5 | 5 | 5 | 5 |
|
Schütttlerfläche/ m² |
5,15 | 5,15 | 6,95 | 6,95 |
|
Abscheidefläche/ m² |
5,95 | 5,95 | k.a. | k.a. |
|
Gesamtlänge der Schüttler/ m |
3,9 | 3,9 | 4,4 | 4,4 |
|
Separater Rücklaufboden |
serie | serie | serie | serie |
|
Reinigung |
||||
|
Zweistufen Druckwindgebläse |
serie | serie | serie | serie |
|
stufenlose Windmengenregelung |
- | serie | serie | serie |
| Hangleitstege | serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 3,3 | 3,5 | 4,2 | 4,2 |
| Überkehrüberwachung | k.a. | Sichtklappe | Sichtklappe | Sichtklappe |
| Korntank | ||||
| Korntankinhalt/ l | 3400 | 4000 | 5500 | 5500 |
| Entleerdauer/ sek. | 90 | 90 | 120 | 120 |
| Abtankrohr klappbar | mechanisch | hydraulisch | hydraulisch | hydraulisch |
| Abmessungen in Arbeitsstellung | ||||
| Gesamtlänge/ m | 9,4 | 9,6 | 10,3 | 10,0 |
|
Gesamthöhe ohne Kabine/ m |
3,61 | 3,61 | 3,78 | 3,78 |
| Gesamtgewicht/ Kg | 6390 |
7080 (3,6m Schneidwerk) |
8150 | 8810 |
| Standardbereifung vorne | 18.4/15-30 AS | 18.4-30 | 23.1-26 | 23.1-26 |
|
Standardbereifung hinten |
12.5-18 AM | 12.5/80-18 | 12.5-18 | 12.5-18 |
|
Lenkung |
hydrostatisch | hydrostatisch | hydrostatisch | hydrostatisch |
|
Komfort- und Zusatzausrüstungen |
||||
|
Hydrostatischer Fahrantrieb |
- | optional | serie | serie |
|
Scheinwerfer vorne+hinten |
serie | serie | serie | serie |
|
Standlicht |
serie | serie | serie | serie |
|
Rückspiegel |
serie | serie | serie | serie |
|
Strohhäcksler |
optional | optional | optional | optional |
| Maisvorsatz | 4/6-Reihig | 4-Reihig | 4/6-Reihig | 4/6-Reihig |
| Fahrerkabine | optional | optional | serie | serie |
| Heizung | optional | optional | optional | optional |
| Schneidwerkswagen | optional | optional | optional | optional |
Claas Dominator 56, 66, 76, 86, 96, 106 technische Daten
| Modell |
Dominator 56 |
Dominator 66 |
Dominator 76 |
Dominator 86 |
Dominator 96 |
Dominator 106 |
| Baujahr | 1978-82 | 1979-82 | 1978-85 | 1980-85 | 1978-85 | 1978-85 |
| Motor | ||||||
| Motorhersteller | Perkins |
Perkins |
Perkins | Perkins | Mercedes | Mercedes |
| Motortyp | 4.236 | 6.354 | 6.372 | 6.372 | OM 352 | OM 352 |
|
Alternativmotor |
- | - | Mercedes | Mercedes | Mercedes | Mercedes |
| Hubraum/ cm³ | 3860 | 5797 | 6100 | 6100 | 5675 | 5675 |
| Zylinder/Turbo/Interc. | 4 | 6 | 6 | 6 | 6/T | 6/T |
| Leistung Kw/PS (DIN) | 59/80 |
74/100 |
88/120 (110/150) |
88/120 (110/150) |
110/150 (125/170) |
125/170 (151/205) |
| Kraftstofftank/ l | 200 | 200 | 200 | 300 | 300 | 300 |
| Antrieb | ||||||
| Fahrantrieb |
hydrost. |
hydrost. | hydrost. | hydrost. | hydrost. | hydrost. |
| Fahrstufen | 3 | 3 | 3 | 3 | 3 | 3 |
|
Allradantrieb Hydraulisch |
optional | optional | optional | optional | optional | optional |
| Geschwindigkeit Km/h | 1,9-21 | 1,9-21 | 1,6-19,9 | 1,6-19,9 | 1,6-19,9 | 0-20 |
| Schneidwerk | ||||||
| Schnittbreiten/ m | 2,7/3,6/3,9 | 3,0/3,6/3,9 | 3,0/3,9/4,5 | 3,9/4,5/5,0 | 3,9/4,5/5,1 |
4,5/5,0 |
|
Schnitthöhenverstellung (cm) |
Hydraulisch (-36-140) |
Hydraulisch (-36-140) |
Hydraulisch (-36-140) |
Hydraulisch (-36-140) |
Hydraulisch (-36-140) |
Hydraulisch (-36-140) |
| Haspel Ø/cm | 105 | 105 | 105 | 105 | 105 | 105 |
|
Haspelausrichtung vertikal |
hydr. | hydr. | hydr. | hydr. | hydr. | hydr. |
|
Einstellung der Schnittiefe |
hydr. | hydr. | hydr. | hydr. | hydr. | hydr. |
|
Ährenheber |
15 | 15 | 15 | 15 | 15 | 15 |
|
Dreschsystem inkl. Restkornabscheidung |
||||||
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 | 45 | 45 |
| Dreschtrommelbreite/ m | 1,06 | 1,06 | 1,06 | 1,32 | 1,32 | 1,58 |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 4 | 4 | 4 | 5 | 5 | 6 |
|
Gesamtfläche der Schütttler/ m² |
4,15 | 4,15 | 4,66 | 5,15 | 5,80 | 6,95 |
|
Gesamtlänge der Schüttler/ m |
3,9 | 3,9 | 4,4 | 3,9 | 4,4 | 4,4 |
|
Reinigung |
||||||
| Druckwindgebläse | serie | serie | serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 3,4 | 3,4 | 3,4 | 4,25 | 4,25 | 5,1 |
| Korntank | ||||||
| Korntankinhalt/ l | 2500 | 2500 | 4200 | 4600 | 5200 | 6500 |
|
Abtankrohr hydr. schwenkbar |
serie | serie | serie | serie | serie | serie |
| Abmessungen | ||||||
| Gesamtlänge/ m | 9,75 | 9,75 | 10,54 | 10,0 | 10,5 | 10,5 |
|
Höhe ohne Kabine/ m |
3,39 | 3,39 | - | - | - | - |
|
Höhe mit Kabine/ m |
- | - | 3,71 | 3,7 | 3,7 | 3,73 |
| Gewicht ohne Kabine | 6900 | 7360 | - | - | - | - |
|
Gewicht mit Kabine |
- | - | 8500 | 9200 | 9500 | 9500 |
| Standardbereifung vorne | 23.1-26 | 23.1-26 | 23.1-26 | 23.1-26 | 23.1-26 | 23.1-26 |
|
Standardbereifung hinten |
12.5-18 | 12.5-18 | 12.5-18 | 14.5-20 | 14.5-20 | 14.5-20 |
|
Komfort- und Zusatzausstattung |
||||||
|
Schneidwerkswagen |
optional | optional | optional | optional | optional | optional |
|
Maisvorsatz |
4-Reihig | 4-Reihig | 4-Reihig | 4/5-Reihig | 4/5/6-Reihig | 4/5/6-Reihig |
|
Einbaustrohhäcksler |
optional | optional | optional | optional | optional | optional |
|
Kabine mit Heizung |
optional | optional | optional | optional | optional | optional |
| Kompressor Kühlanlage | optional | optional | optional | optional | optional | optional |
Claas Dominator 38, 48, 58, 68 technische Daten
| Modell |
Dominator 38 |
Dominator 48 |
Dominator 58 |
Dominator 68 |
| Baujahr | 1981-87 | 1981-87 | 1982-87 | 1982-87 |
| Motor | ||||
| Motorhersteller | Perkins | Perkins | Perkins | Perkins |
| Motortyp | 4.236 | 4.236 | 4.248 | 6.354 |
| Hubraum/ cm³ | 3860 | 3860 | 4060 | 5797 |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser |
| Zylinder/Turbo/Interc. | 4 | 4 | 4 | 6 |
| Leistung Kw/PS (DIN) | 55/75 | 55/75 | 63/85 | 74/100 |
| Kraftstofftank/ l | 200 | 200 | 200 | 200 |
| Antrieb | ||||
| Fahrantrieb |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
Mechanisch, Hydraulischer Keilriemenvariator |
| Gangzahl | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,6-21,9 | 1,6-21,9 | 1,1-19,1 | 1,9-21 |
| Schneidwerk | ||||
| Schnittbreiten/ m | 2,7 | 2,7/3,0/3,6 | 3,0/3,6 | 3,0/3,6/3,9 |
|
Schnitthöhenverstellung (cm) |
hydraulisch (-7 bis+72) |
hydraulisch (-3 bis+82) |
hydraulisch (-8 bis+86) |
hydraulisch (-4bis+124) |
|
Bodenanpassung mittels Federn |
serie | serie | serie |
serie+ Anzeige |
| Halmteiler Anzahl | 2 | 2 | 2 | 2 |
| Ährenheber Anzahl | 9 | 9 | 10 | 10 |
| Haspel Ø/cm | 110 | 145 | 145 | 145 |
|
Haspelverstellung vertikal |
hydraulisch | hydraulisch | hydraulisch | hydraulisch |
|
Haspelverstellung horizontal |
a.W. hydraulisch | a.W. hydraulisch | a.W. hydraulisch | a.W. hydraulisch |
| Haspeldrehzhl (u/min) |
hydraulisch (12-48) |
hydraulisch (12-48) |
hydraulisch (12-48) |
hydraulisch (14-55) |
| Schrägförderer mit 3 Ketten | serie | serie | serie |
serie |
|
Dreschsystem inkl. Restkornabscheidung |
||||
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 |
| Dreschtrommelbreite/ m | 0,8 | 1,06 | 1,06 | 1,06 |
|
Trommeldrehzahlbereich verstellbar (u/min) |
Stufenantrieb (800/1000/ 1200/1500) |
hydraulisch (650-1550) |
hydraulisch (650-1550) |
hydraulisch (650-1500) |
|
Anzahl der Schlagleisten |
6 |
6 |
6 |
6 |
|
Anzahl der Korbleisten |
12 |
12 |
12 |
12 |
|
Steinfangmulde |
serie |
serie |
serie |
serie |
|
Entgrannungsstufen (von außen schaltbar) |
2 |
2 |
2 |
2 |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 3 | 4 | 4 | 4 |
| Anzahl der Schüttlerstufen | 3 | 3 | 4 | 4 |
|
Schüttlerfläche/ m² |
2,76 | 3,66 | 4,15 | 4,15 |
|
Gesamtabscheidefläche/ m² |
3,26 | 4,32 | 4,8 | 4,8 |
|
Gesamtlänge der Schüttler/ m |
3,45 | 3,45 | 3,9 | 3,9 |
|
Reinigung |
||||
| Druckwindgebläse | serie | serie | serie | serie |
|
Windmenge stufenlos einstellbar |
serie | serie | serie | serie |
|
Ober/Untersiebe |
Lammele | Lammele | Lammele | Lammele |
| Siebfläche gesamt/ m² | 2,2 | 3,0 | 3,0 | 3,0 |
| Korntank | ||||
| Korntankinhalt/l | 2100 | 2400 | 2700 | 3200 |
| Korntankrohr schwenkbar | mechansich | mechansich | mechansich | hydraulisch |
| Überladehöhe/ m | 3,2 | 3,2 | 3,2 | 3,44 |
| Abmessungen mit Schneidwerk | ||||
| Fahrzeuglänge/ m | 8,775 | 8,910 | 9,370 | 8,73 |
| Höhe ohne Kabine/ m | 3,2 | 3,2 | 3,28 | 3,48 |
|
Höhe mit Kabine/ m |
3,6 | 3,6 | 3,65 | 3,79 |
|
Gewicht mit Schneidwerk/ Kg |
4835 | 5240 | 5620 | 6800 |
| Standardbereifung vorne | 14.9-26 | 14.9-26 | 18.4-26 | 18.4-26 |
|
Standardbereifung hinten |
11.5/80-15,3 | 11.5/80-15,3 | 11.5/80-15,3 | 11.5/80-15 |
|
Radstand/ m |
3,37 | 3,37 | 3,37 | 3,37 |
|
Lenkung |
Hydrostatisch | Hydrostatisch | Hydrostatisch | Hydrostatisch |
| Komfort- und Zusatzausstattung | ||||
|
verstellbarer Fahrersitz |
serie | serie | serie | serie |
|
Sonnendach |
optional | optional | optional | optional |
| Fahrerkabine mit Heizung | optional | optional | optional | optional |
| Kompressor Kühlanalge | optional | optional | optional | optional |
| Strohhäcksler | optional | optional | optional | optional |
|
Staubabsaugung für Luftfilter |
optional | optional | optional | optional |
|
Durchsatzkontrolle für Schüttler/Reinigung |
- | - | optional | optional |
|
Schneidwerkswagen |
- | optional | optional | optional |
|
Funktionswächter |
optional | optional | optional | optional |
|
Maisvorsatz |
4-Reihig | 4-Reihig | 4-Reihig | 4-Reihig |
Claas Dominator 38S, 48S, 58S, 68S technische Daten
| Modell |
Dominator 38S |
Dominator 48S |
Dominator 48S |
Dominator 58S |
Dominator 58S |
Dominator 68S |
Dominator 68S |
| Baujahr | 1987-94 | 1987-95 | 1995-00 | 1987-91 | 1989-98 | 1987-89 | 1989-98 |
| Motor | |||||||
| Motorhersteller | Perkins | Perkins | Perkins | Perkins | Perkins | Perkins | Perkins |
| Motortyp | 4.236 | 4.236 | 4.236 | 4.248 | 6.354 | 6.354 | 6.354 |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser |
| Hubraum/ cm³ | 3860 | 3860 | 3860 | 4060 | 5797 | 5797 | 5797 |
| Zylinder/Turbo/Interc. | 4 | 4 | 4 | 4 | 6 | 6 | 6 |
| Leistung Kw/PS (DIN) | 55/75 | 59/80 | 59/80 | 63/85 | 74/100 | 74/100 | 77/105 |
| Kraftstofftank/ l | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Antrieb (hydraulischer Keilriemen Variator) | |||||||
| Gangzahl | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,4-21 | 1,1-18,2 | 1,4-21 | 1,1-19,8 | 1,1-19,8 | 1,9-21 | 1,9-21 |
| Schneidwerk | |||||||
| Schnittbreiten/ m | 2,7 | 2,7/3,0/3,6 | 3,0/3,6 | 3,0/3,6 | 3,0/3,6 |
3,0/3,6 |
3,0/3,6 |
| Haspel Ø/cm | 112 | 112 | 112 | 112 | 112 | 112 | 112 |
| Schnitthöhenverstellung | hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch |
|
Haspelausrichtung vertikal |
hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch |
|
Haspeldrehzahl (u/min) |
hydraulisch (16-45) |
hydraulisch (16-45) |
hydraulisch (16-45) |
hydraulisch (16-45) |
hydraulisch (16-45) |
hydraulisch (16-45) |
hydraulisch (16-45) |
| Dreschsystem inkl. Restkornabscheidung | |||||||
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Dreschtrommelbreite/m | 0,8 | 1,06 | 1,06 | 1,06 | 1,06 | 1,06 | 1,06 |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
|
Gesamtfläche der Schütttler/ m² |
2,76 | 3,66 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 |
|
Gesamtlänge der Schüttler/ m |
3,45 | 3,45 | 3,9 | 3,9 | 3,9 | 3,9 | 3,9 |
|
Reinigung |
|||||||
| Druckwindgebläse | serie | serie | serie | serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 2,2 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 |
| Korntank | |||||||
| Korntankinhalt/ l | 2100 | 2400 | 2700 | 2700 | 2700 | 3200 | 3200 |
| Überladehöhe/ m | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,44 | 3,44 |
| Abmessungen | |||||||
| Gesamtlänge mit Vorsatz/ m | 8,91 | 8,96 | 8,96 | 8,96 | 8,96 | 9,33 | 9,33 |
|
Höhe ohne Kabine/ m |
3,3 | 3,28 | - | - | - | - | - |
|
Höhe mit Kabine/ m |
3,75 | 3,8 | 3,8 | 3,85 | 3,85 | 3,79 | 3,79 |
|
Gewicht ohne Vorsatz/ kg |
5500 | 6350 | 6100 | 6400 | 6600 | 7600 | 7600 |
| Standardbereifung vorne | 18.4-26 | 18.4-26 | 18.4-26 | 23.1R26 | 23.1R26 | 23.1R26 | 28LR26 |
|
Standardbereifung hinten |
12.5-18 | 12.5-18 | 12.5-18 | 12.5-18 | 12.5-18 | 14.5-20 | 14.5-20 |
|
Komfort- und Zusatzausstattung |
|||||||
|
Fahrerkabine |
optional | optional | serie | serie | serie | serie | serie |
|
Kompressor Kühlanlage |
optional | optional | optional | optional | optional | optional | optional |
|
Sonnendach |
optional | optional | - | - | - | - | - |
| Strohhäcksler | optional | optional | optional | optional | optional | optional | optional |
| Maispflücker (optional) | 4-Reihig | 4-Reihig | 4-Reihig | 4-Reihig | 4-Reihig | 4-Reihig | 4-Reihig |
Claas Dominator 48S, 58S, 68S, Classic technische Daten
| Modell |
Dominator 48S |
Dominator 48S |
Dominator 58S |
Dominator 58S |
Dominator 58 Classic |
Dominator 68S |
Dominator 68 Classic |
Dominator 68S |
| Baujahr | 1995-00 | 2000-03 | 1998-00 | 2000-03 | 2001-03 | 1998-99 | 2003-04 | 1998-04 |
| Motor | ||||||||
| Motorhersteller | Perkins | Perkins | Perkins | Perkins | Perkins | Perkins | Perkins | Perkins |
| Motortyp | 4.236 | 1004.40 | 1006.60 | 1006.60 | 1004.40 | 1006.60 | 1006.60T | 1006.60T |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser |
| Hubraum/ cm³ | 3860 | 3860 | 5985 | 5985 | 3860 | 5985 | 5985 | 5985 |
| Zylinder/Turbo/Interc. | 4 | 4 | 6 | 6 | 4 | 6 | 6/T | 6/T |
| Leistung Kw/PS (DIN) | 59/80 | 59/80 |
59/80 (74/100) |
59/80 (77/105) |
59/80 | 85/115 | 92/125 | 92/125 |
| Kraftstofftank/ l | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Antrieb (hydraulischer Keilriemen Variator) | ||||||||
| Gangzahl | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,4-21 | 1,1-18,2 | 1,3-21,5 | 1,3-21,5 | 1,3-21,5 | 1,9-21 | 1,9-21 | 1,9-21 |
| Schneidwerk | ||||||||
| Schnittbreiten/ m | 3,0/3,6 | 3,0/3,6 | 3,0/3,6 | 3,0/3,6 | 3,0/3,6 | 3,6/3,9/4,2 | 3,/3,6/3,9 | 3,6/3,9/4,2 |
| Dreschsystem inkl. Restkornabscheidung | ||||||||
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Trommelbreite/ m | 1,06 | 1,06 | 1,06 | 1,06 | 1,06 | 1,06 | 1,06 | 1,06 |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
|
Gesamtfläche der Schütttler/ m² |
4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 |
|
Gesamtlänge der Schüttler/ m |
3,9 | 3,9 | 3,9 | 3,9 | 3,9 | 3,9 | 3,9 | 3,9 |
| Reinigung | ||||||||
| Druckwindgebläse | serie | serie | serie | serie | serie | serie | serie | serie |
| Siebfläche gesamt/m² | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 |
| Korntank | ||||||||
| Korntankinhalt/ l | 2700 | 2700 | 2700 | 2700 | 2700 | 3200 | 2700 | 3200 |
| Überladehöhe/ m | 3,2 |
3,2 |
3,2 | 3,2 | 3,2 | 3,44 | 3,44 | 3,44 |
|
Abmessungen |
||||||||
| Gesamtlänge mit Vorsatz/ m | 8,96 | 9,53 | 8,96 | 9,53 | 9,5 | 9,33 | 9,8 | 9,8 |
|
Gesamthöhe/ m |
3,8 | 3,8 | 3,85 | 3,85 | 3,85 | 3,85 | 3,85 | 3,85 |
|
Gewicht ohne Vorsatz+Kabine/ kg |
6100 | 6750 | 6600 | 7250 | 7000 | 7600 | 7800 | 7850 |
| Standardbereifung vorne | 18.4-26 | 18.4-26 | 620/70R26 | 620/70R26 | 23.1R26 | 28LR26 | 23.1-26 | 28LR26 |
|
Standardbereifung hinten |
12.5-18 | 12.5-18 | 12.5-18 | 12.5-18 | 14.5-20 | 14.5-20 | 12.5-18 | 14.5-20 |
Claas Dominator 78S, 88S, 88SL, 98SL, 108 SL technische Daten
| Modell |
Dominator 78S |
Dominator 88S |
Dominator 88S |
Dominator 88S |
Dominator 88 SL |
Dominator 88 SL |
Dominator 88 SL |
Dominator 98S |
Dominator 98 SL |
Dominator 108 S |
Dominator 108 SL |
| Baujahr | 1985-90 | 1985-89 | 1986-90 | 1989-90 | 1985-86 | 1986-89 | 1989-90 | 1985-90 | 1985-90 | 1985-89 | 1985-89 |
| Motor | |||||||||||
| Motorhersteller | Perkins | Perkins | MB | Perkins | Mercedes | Perkins | Perkins | Mercedes | Mercedes | Perkins | Mercedes |
| Motortyp | 6.3544 | 6.3544 | OM352A | 1006.06T | OM352A | 6.3544PR | 1006.60T | OM366A | OM366A | V8.540 | OM366LA |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser |
| Hubraum/ cm³ | 5797 | 5797 | 5675 | 5985 | 5675 | 5797 | 5985 | 5985 | 5985 | 8849 | 5985 |
|
Zylinder/Turbo/ Interc. |
6 | 6 | 6/T | 6/T | 6/T | 6/T | 6/T | 6/T | 6/T | V8 | 6/T |
| Leistung Kw/PS (DIN) | 88/120 | 88/120 |
110/150 |
115/156 | 110/150 | 110/150 | 115/156 | 110/150 | 125/170 | 132/180 | 162/221 |
| Kraftstofftank/ l | 220 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 400 | 400 |
| Antrieb | |||||||||||
| Fahrantrieb |
mech. (hydr. Fahrbereich) |
mech. (hydr. Fahrbereich) |
mech. (hydr. Fahrbereich) |
mech. (hydr. Fahrbereich) |
hydrostat. | hydrostat. | hydrostat. |
mech. (hydr. Fahrbereich) |
hydrostat. |
mech. (hydr. Fahrbereich) |
hydrostat. |
| Gangzahl | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,9-21,0 | 1,7-20,0 | 1,7-20,0 | 1,7-20,0 | 0-24,6 | 0-24,6 | 0-24,6 | 1,7-20,0 | 0-24,6 | 1,7-20,0 | 0-24,6 |
| Schneidwerk | |||||||||||
| Schnittbreiten/ m | 3,6/3,9/4,2 | 4,2/4,5/5,1 | 4,2/4,5/5,1 | 4,2/4,5/5,1 | 4,2/4,5/5,1 | 4,2/4,5/5,1 | 4,2/4,5/5,1 | 4,2/4,5/5,1 | 4,2/4,5/5,1 | 4,5/5,1/6,0 | 4,5/5,1/6,0 |
| Haspel Ø/cm | 112 | 112 | 112 | 112 | 112 | 112 | 112 | 112 | 112 | 112 | 112 |
|
Haspelausrichtung vertikal |
hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch |
|
Haspelgeschwindigkeit (u/min) |
hydraulisch (15-45) |
hydraulisch (15-45) |
hydraulisch (15-45) |
hydraulisch (15-45) |
hydraulisch (15-45) |
hydraulisch (15-45) |
hydraulisch (15-45) |
hydraulisch (15-45) |
hydraulisch (15-45) |
hydraulisch (15-45) |
hydraulisch (15-45) |
| Dreschsystem inkl. Restkornabscheidung | |||||||||||
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Trommelbreite/ m | 1,06 | 1,32 | 1,32 | 1,32 | 1,32 | 1,32 | 1,32 | 1,32 | 1,32 | 1,58 | 1,58 |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 |
|
Gesamtfläche der Schütttler/ m² |
4,66 | 5,15 | 5,15 | 5,15 | 5,15 | 5,15 | 5,15 | 5,8 | 5,8 | 6,95 | 6,95 |
|
Gesamtlänge der Schüttler/ m |
4,4 | 3,9 | 3,9 | 3,9 | 3,9 | 3,9 | 3,9 | 4,4 | 4,4 | 4,4 | 4,4 |
| Reinigung | |||||||||||
| Druckwindgebläse | serie | serie | serie | serie | serie | serie | serie | serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 3,4 | 4,25 | 4,25 | 4,25 | 4,25 | 4,25 | 4,25 | 4,25 | 4,25 | 5,1 | 5,1 |
| Korntank | |||||||||||
| Konrtankinhalt/ l | 4200 | 4600 | 4600 | 4600 | 4600 | 4600 | 4600 | 5200 | 5200 | 6500 | 6500 |
| Abtankrohr hydr. schwenkbar | serie | serie | serie | serie | serie | serie | serie | serie | serie | serie | serie |
| Abmessungen | |||||||||||
| Gesamtlänge mit Vorsatz/ m | 10,38 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,54 | 10,54 | 10,54 | 10,54 |
|
Gesamthöhe/ m |
3,77 | 3,77 | 3,77 | 3,77 | 3,77 | 3,77 | 3,77 | 3,78 | 3,78 | 3,82 | 3,82 |
|
Gewicht ohne Vorsatz/kg |
8500 | 9300 | 9600 | 9600 | 9300 | 9600 | 9600 | 9700 | 9700 | 11210 | 11210 |
| Standardbereifung vorne | 23.1-26 | 23.1-26 | 23.1-26 | 23.1-26 | 23.1-26 | 23.1-26 | 23.1-26 | 23.1-26 | 23.1-26 | 18.4-34 |
18.4-34 |
|
Standardbereifung hinten |
12.5-18 | 12.5-18 | 12.5-18 | 12.5-18 | 12.5-18 | 12.5-18 | 500/60-22.5 | 12.5-18 | 12.5-18 | 500/60-22.5 | 500/60-22.5 |
Claas Dominator 78, 88, 98, 108 Classic technische Daten
| Modell |
Dominator 78S/SL Classic |
Dominator 88S Classic |
Dominator 88S Classic |
Dominator 88 SL Classic |
Dominator 98S/SL Classic |
Dominator 108 S/SL Classic |
| Baujahr | 1990-92 | 1990-92 | 1992-98 | 1990-98 | 1990-98 | 1990-98 |
| Motor | ||||||
| Motorhersteller |
Perkins (Mercedes) |
Perkins | MB | MB |
Perkins (Mercedes) |
MB |
| Motortyp |
1006.60 (OM366A) |
1006.60T | OM366A | OM366A |
1006.60T (OM366A) |
OM366A (OM366LA) |
| Motorkühlung |
Wasser |
Wasser | Wasser | Wasser |
Wasser |
Wasser |
| Hubraum/ cm³ | 5985 | 5985 | 5958 | 5958 | 5985 | 5958 |
|
Zylinder/Turbo/ Interc. |
6 | 6/T | 6/T | 6/T | 6/T | 6/T |
| Leistung Kw/PS (DIN) |
91/124 (117/160) |
115/156 | 117/160 | 117/160 |
117/160 (125/170) |
132/180 (162/221) |
| Kraftstofftank/ l | 220 | 300 | 300 | 300 | 300 | 400 |
| Antrieb (mechanisch=mit variablem Fahrbereich zw. den Gängen) | ||||||
| Getriebe |
mech. (Hydrost.) |
mech. | mech. | hydr. |
mech. (Hydrost.) |
mech. (Hydrost.) |
| Gangzahl | 3 | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,9-21,0 | 1,7-20,0 | 1,7-20,0 | 0-24,6 |
1,7-20,0 (0-24,6) |
1,7-20,0 (0-24,6) |
| Schneidwerk | ||||||
| Schnittbreiten/ m | 3,6/3,9/4,2 | 4,2/4,5/5,1 | 4,2/4,5/5,1 | 4,2/4,5/5,1 | 4,2/4,5/5,1 | 4,5/6,0/6,6 |
| Haspel Ø/cm | 112 | 112 | 112 | 112 | 112 | 112 |
| Haspelausrichtung | hydr. | hydr. | hydr. | hydr. | hydr. | hydr. |
|
Haspeldrehzahl (u/min) |
hydr. (15-45) |
hydr. (15-45) |
hydr. (15-45) |
hydr. (15-45) |
hydr. (15-45) |
hydr. (15-45) |
| Dreschsystem inkl. Restkornabscheidung | ||||||
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 | 45 | 45 |
|
Dreschtrommelbreite /m |
1,06 | 1,32 | 1,32 | 1,32 | 1,32 | 1,58 |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 4 | 5 | 5 | 5 | 5 | 6 |
|
Gesamtfläche der Schütttler/ m² |
4,66 | 5,15 | 5,15 | 5,15 | 5,8 | 6,95 |
|
Gesamtlänge der Schüttler/ m |
4,4 | 3,9 | 3,9 | 3,9 | 4,4 | 4,4 |
| Reinigung | ||||||
| Druckwindgebläse | serie | serie | serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 3,4 | 4,25 | 4,25 | 4,25 | 4,25 | 5,1 |
| Korntank | ||||||
| Korntankinhalt/ l | 4200 | 4600 | 5200 | 4600 | 5200 | 6500 |
|
Abtankrohr hydr. schwenkbar |
serie | serie | serie | serie | serie | serie |
| Abmessungen | ||||||
| Gesamtlänge mit Vorsatz/ m | 10,54 | 10,0 | 10,0 | 10,0 | 10,54 | 10,54 |
|
Gesamthöhe/ m |
3,85 | 3,85 | 3,85 | 3,85 | 3,85 | 3,85 |
|
Gewicht mit Vorsatz/ kg |
8700 | 9600 | 9600 | 9600 | 9800 | ? |
| Standardbereifung vorne | 23.1-26 | 23.1-26 | 23.1-26 | 23.1-26 | 23.1-26 | 18.4-34 |
|
Standardbereifung hinten |
12.5-18 | 12.5-18 | 12.5-18 | 12.5-18 | 12.5-18 | 500/60-22.5 |
Claas Dominator 88, 98, 108, 118 Maxi technische Daten
| Modell |
Dominator 88S Maxi |
Dominator 88SL Maxi |
Dominator 98SL Maxi |
Dominator 108 SL Maxi |
Dominator 118 SL Maxi |
| Baujahr | 1990-98 | 1990-98 | 1988-98 | 1989-98 | 1990-98 |
| Motor | |||||
| Motorhersteller | Perkins | MB | MB | MB | MB |
| Motortyp | 1006.60T | OM366A | OM366LA | OM366LA | OM441A |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser | Wasser |
| Hubraum/ cm³ | 5985 | 5958 | 5958 | 5958 | 10964 |
|
Zylinder/Turbo/ Interc. |
6/T | 6/T | 6/T/I | 6/T/I | V6/T |
| Leistung Kw/PS (DIN) | 119/162 | 117/160 | 147/200 | 162/221 | 199/270 |
| Kraftstofftank/ l | 300 | 300 | 400 | 500 | 500 |
| Antrieb (Mechanisch= Geschwindigkeit zwischen den Gängen variabel) | |||||
| Getriebe |
mech. |
Hydrost. | Hydrost. | Hydrost. | Hydrost. |
| Gangzahl | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,7-20,0 | 0-24,6 | 0-24,6 | 0-24,6 | 0-24,6 |
| Schnediwerk | |||||
| Schnittbreiten/ m | 4,2/4,5/5,1 | 4,2/4,5/5,1 | 4,2/4,5/5,1 |
4,5/5,1/ 6,0/6,6 |
4,5/5,1/ 6,0/6,6 |
| Haspel Ø/cm | 112 | 112 | 112 | 112 | 112 |
| Haspelausrichtung | hydr. | hydr. | hydr. | hydr. | hydr. |
| Dreschsystem inkl. Restkornabscheidung | |||||
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 | 45 |
| Trommelbreite/ m | 1,32 | 1,32 | 1,32 | 1,58 | 1,58 |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 5 | 5 | 5 | 6 | 6 |
|
Gesamtfläche der Schütttler/ m² |
5,15 | 5,15 | 5,8 | 6,95 | 6,95 |
|
Gesamtlänge der Schüttler/ m |
3,9 | 3,9 | 4,4 | 4,4 | 4,4 |
| Reinigung | |||||
| Druckwindgebläse | serie | serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 4,25 | 4,25 | 4,25 | 5,1 | 5,1 |
| Korntank | |||||
| Korntankinhalt/l | 5200 | 5200 | 6200 | 7500 | 7500 |
|
Abtankrohr hydr. schwenkbar |
serie | serie | serie | serie | serie |
| Abmessungen | |||||
| Gesamtlänge mit Vorsatz/ m | 10,0 | 10,0 | 10,54 | 10,54 | 10,54 |
|
Gesamthöhe/ m |
3,85 | 3,85 | 3,85 | 3,85 | 3,85 |
| Gewicht mit Vorsatz ca./ kg | 9800 | 9800 | 10100 | ? | ? |
| Standardbereifung vorne | 800R32 | 800R32 | 23.1-26 | 18.4-34 |
28LR26 |
|
Standardbereifung hinten |
500/60-22.5 | 500/60-22.5 | 600/55-26,5 | 600/55-26,5 | 600/55-26,5 |
Claas Dominator 88VX, 98 VX, 108VX technische Daten
| Modell |
Dominator 88 VX Mech. |
Dominator 88 VX |
Dominator 98 VX |
Dominator 108 VX |
| Baujahr | 1998-00 | 1998-00 | 1998-00 | 1998-00 |
| Motor | ||||
| Motorhersteller | Perkins | Perkins | Perkins | MB |
| Motortyp | 1006.60TW | 1006.60TW | 1006.60TW | OM366LA |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser |
| Hubraum/ cm³ | 5985 | 5985 | 5985 | 5958 |
|
Zylinder/Turbo/ Interc. |
6/T | 6/T | 6/T | 6/T |
| Leistung Kw/PS (DIN) | 116/159 | 116/159 |
131/179 (MB 162/200) |
162/220 |
| Kraftstofftank/ l | 300 | 300 | 400 | 500 |
| Antrieb (Mechanisch= Geschwindigkeit innerhalb der Fahrstufen stufenlos regelbar) | ||||
| Getriebe | mech. | Hydrost. | Hydrost. | Hydrost. |
| Gangzahl | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,7-20,0 | 0-24,6 | 0-24,6 | 0-24,6 |
| Schneidwerk | ||||
| Schnittbreiten/ m | 4,2/4,5/5,1 | 4,2/4,5/5,1 | 4,5/5,1 | 4,5/5,1 |
| Haspel Ø/cm | 112 | 112 | 112 | 112 |
| Haspelausrichtung | hydr. | hydr. | hydr. | hydr. |
| Dreschsystem inkl. Restkornabscheidung | ||||
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 |
| Dreschtrommelbreite/ m | 1,32 | 1,32 | 1,32 | 1,58 |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 5 | 5 | 5 | 6 |
|
Gesamtfläche der Schütttler/ m² |
5,15 | 5,15 | 5,8 | 6,95 |
|
Gesamtlänge der Schüttler/ m |
3,9 | 3,9 | 4,4 | 4,4 |
| Reinigung | ||||
| Druckwindgebläse | serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 4,25 | 4,25 | 4,25 | 5,1 |
| Korntank | ||||
| Korntankinhalt/ l | 5200 | 5200 | 6200 | 8000 |
|
Abtankrohr hydr. schwenbar |
serie | serie | serie | serie |
| Abmessungen | ||||
| Gesamtlänge/ m | k.a. | k.a. | k.a. | k.a. |
|
Gesamthöhe/ m |
3,85 | 3,85 | 3,85 | 3,85 |
|
Gewicht mit Vorsatz/ kg |
10280 | 10280 | k.a. | k.a. |
| Standardbereifung vorne | 800R32 | 800R32 | 800R32 | 18.4-34 |
|
Standardbereifung hinten |
600/55-26,5 | 600/55-26,5 | 600/55-26,5 | 600/55-26,5 |
Claas Commandor 112CS–228CS/ Dominator 116CS technische Daten
| Modell |
Commandor 112 CS |
Commandor 114 CS |
Commandor 115 CS |
Dominator 116 CS |
Commandor 116 CS |
Commandor 228 CS |
| Baujahr | 1984-89 | 1984-89 | 1984-92 | 1981-84 | 1984-90 | 1990-94 |
| Motor | ||||||
| Motorhersteller | Perkins | MB | MB | MB | MB | MB |
| Motortyp | V8.540 | OM 421 | OM 421 | OM 422 A | OM 422 A | OM 443 |
| Motorkühlung | Wasser | Wasser | Wasser | Wasser | Wasser | Wasser |
| Hubraum/ cm³ | 8849 | 10964 | 10964 | 14618 | 14618 | 18273 |
|
Zylinder/Turbo/ Interc. |
V8 | V6/T | V6/T | V6/T | V8/T | V10/T |
| Leistung Kw/PS (DIN) | 132/180 | 163/221 | 184/250 | 184/250 | 202/275 | 243/330 |
| Kraftstofftank/ l | 300 | 400 | 400 | 400 | 500 | 650 |
| Antrieb | ||||||
| Fahrantrieb | mechanisch | hydrostatisch | hydrostatisch | hydrostatisch | hydrostatisch | hydrostatisch |
| Fahrbereiche | 3 | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,9-24,0 | 0-24,6 | 0-24,6 | 0-24,6 | 0-24,6 | 0-24,6 |
| Allradantrieb | optional | optional | optional | optional | optional | optional |
| Schneidwerk | ||||||
| Schnittbreiten/ m | 4,5/5,1 |
4,5/5,1/ 6,0/6,6 |
4,5/5,1/ 6,0/6,6 |
5,1/5,7 | 5,1/6,0/6,6 | 5,1-6,0-7,5 |
|
Schnitthöhen- verstellung (mm) |
hydraulisch (-360 bis +1300) |
hydraulisch (-360 bis +1300) |
hydraulisch (-360 bis +1300) |
hydraulisch (-360 bis +1300) |
hydraulisch (-360 bis +1300) |
hydraulisch (-360 bis +1300) |
|
Schnitthöhenvorwahl/ Auflagedruckregelung |
optional | serie | serie | serie | serie | serie |
|
Bodenanpassung mittels Federn |
serie | serie | serie | serie | serie | serie |
|
Haspelausrichtung vertikal/horizontal |
hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch | hydraulisch |
|
Haspeldrehzahl (u/min) |
e.hydr. (14-55) |
e.hydr. (14-55) |
e.hydr. (14-55) |
e.hydr. (14-55) |
e.hydr. (14-55) |
e.hydr. (14-55) |
|
Schrägförderer |
3 Ketten |
3 Ketten |
3 Ketten |
4 Ketten |
4 Ketten |
4 Ketten |
| Dreschorgane | ||||||
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 | 45 | 45 |
| Trommelbreite/ m | 1,32 | 1,32 | 1,32 | 1,58 | 1,58 | 1,58 |
|
Trommeldrehzahl (u/min) |
hydr. stufenlos (650-1500) |
hydr. stufenlos (650-1500) |
hydr. stufenlos (650-1500) |
hydr. stufenlos (650-1500) |
hydr. stufenlos (650-1500) |
hydr. stufenlos (650-1500) |
| Anzahl Schlagleisten | 6 | 6 | 6 | 6 | 6 | 6 |
| Anzahl Korbleisten | 9 | 9 | 9 | 9 | 9 | 9 |
| Zwangsabscheidung | ||||||
|
Abscheidezylinder |
8 | 8 | 8 | 8 | 8 | 8 |
|
Drehzahlbereiche der Zylinder (u/min) |
430/450/ 650/810 |
430/450/ 650/810 |
430/450/ 650/810 |
430/450/ 650/810 |
430/450/ 650/810 |
430/450/ 650/810 |
|
Zentral einstellbare Abscheidekörbe |
8 |
8 |
8 |
8 |
8 |
8 |
|
Korbabscheidefläche/ m² |
5,3 |
5,3 |
5,3 |
k.a. |
6,35 |
6,35 |
| Reinigung | ||||||
| Druckwindgebläse | 4-Teilig | 4-Teilig | 4-Teilig | 6-Teilig | 6-Teilig | 6-Teilig |
|
Einstellung der Windmenge |
stufenloser Regelbetrieb |
Elektrisch, stufenlos | Elektrisch, stufenlos | Elektrisch, stufenlos | Elektrisch, stufenlos | Elektrisch, stufenlos |
|
Ober/Untersieb |
Lamellensieb | Lamellensieb | Lamellensieb | Lamellensieb | Lamellensieb | Lamellensieb |
| Siebfläche gesamt/ m² | 4,7 | 4,7 | 4,7 | 5,1 | 5,65 | 5,65 |
|
Überkehrrücklauf zur Dreschtrommel |
serie | serie | serie | serie | serie | serie |
|
Korntank |
||||||
|
Korntankinhalt/ l |
6000 | 7000 | 7000 | 8000 | 8000 | 10000 |
|
Abtankrohr |
hydraulisch schwenbar |
hydraulisch schwenbar |
hydraulisch schwenbar |
hydraulisch schwenbar |
hydraulisch schwenbar |
hydraulisch schwenbar |
| Abmessungen und Gewicht | ||||||
|
Länge ohne Schneidwerk/ m |
7,713 | 7,713 | 7,713 | 7,61 | 7,713 | k.a. |
|
Gesamthöhe/ m |
3,83 | 3,83 | 3,83 | 3,805 | 3,83 | 3,83 |
|
Gewicht ohne Schneidwerk/ kg |
10400 | 10850 | 10850 | 11500 | 11750 | 14080 |
| Standardbereifung vorne | 23.1-26 14PR | 23.1-30 14PR | 23.1-30 14PR | LP 650-38 | 24.5-32 16PR | 30,5R32 |
|
Standardbereifung hinten |
14.5-20 | 14.9-24 | 14.9-24 | LP 500-22.9 | LP500-22.5 | 600/55-22.5 |
|
Radstand/ m |
3,65 | 3,65 | 3,65 | 3,65 | 3,65 | 3,65 |
|
Lenkung |
Hydrostatisch | Hydrostatisch | Hydrostatisch | Hydrostatisch | Hydrostatisch | Hydrostatisch |
|
Komfort- und Zusatzausstattung |
||||||
|
Vollsichtkabine mit Heizung |
serie | serie | serie | serie | serie | serie |
|
Klimaanlage |
optional | optional | optional | serie | serie | serie |
|
Funktionskontrolle aller Drehzahlen |
serie | serie | serie | serie | serie | serie |
|
Durchsatzkontrolle der Dreschorgane |
serie | serie | serie | serie | serie | serie |
|
Staub- und Luftfilter- Absaugung |
optional | serie | serie | serie | serie | serie |
|
Claas 3D Reinigung mit Hangausgleich |
optional | optional | optional | - | optional | optional |
|
Strohhäcksler |
optional | optional | optional | optional | optional | optional |
| Zwillingsbereifung | - | - | - | - | optional | optional |
| Terrabereifung | - | - | - | - | optional | optional |
| Raupenfahrwerk | - | optional | optional | - | optional | optional |
| Maisvorsatz | 4/5-Reihig | 5/6-Reihig | 5/6-Reihig | 6/8-Reihig | 5/6/8-Reihig | 6/8-Reihig |
| Claas Autopilot | optional | optional | optional |
- |
optional | optional |
| Schneidwerkswagen | optional | optional | optional | optional | optional | optional |
Claas Dominator 130, 140, 150 technische Daten
| Modell |
Dominator 130 |
Dominator 140 |
Dominator 150 |
| Baujahr | 2004-11 | 2004-14 | 2004-11 |
| Motor | |||
| Motorhersteller | Caterpillar | Caterpillar | Caterpillar |
| Motortyp | 3056 E | 3056 E | 3056 E |
| Motorkühlung | Wasser | Wasser | Wasser |
| Hubraum/ cm³ | 5985 | 5985 | 5985 |
|
Zylinder/Turbo/ Interc. |
6/T | 6/T | 6/T |
| Leistung Kw/PS (ECE R24 | 92/125 | 88/121 | 105/141 |
| Kraftstofftank/ l | 200 | 280 | 280 |
| Antrieb | |||
| Fahrantrieb | mechanisch | hydrostatisch | hydrostatisch |
| Gangzahl | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 1,9-25,0 | 0-25,0 | 0-25,0 |
| Schneidwerke (C300, C360, C390, C450, C510, C600) | |||
| Schnittbreiten/ m | 3,05-4,57 | 3,05-4,57 | 3,05-6,09 |
| Haspel Ø/cm | 112 | 112 | 112 |
| Schnittfrequenz (Hübe/min) | 1060 | 1060 | 1060 |
| Multifinger Einzugsschnecke | optional | optional | optional |
| Hydraulische Reversierung | optional | optional | optional |
|
Haspeldrehzahlverstellung mechanisch/elektrisch (12-47 u/min) |
serie/optional | serie/optional | serie/optional |
|
Haspelausrichtung |
hydraulisch | hydraulisch | hydraulisch |
|
Auflagedruckregelung (Federn) |
serie | serie | serie |
|
Dreschsystem inkl. Restkornabscheidung |
|||
| Dreschtrommel Ø/cm | 45 | 45 | 45 |
| Dreschtrommelbreite/ m | 1,06 | 1,06 | 1 |
|
Trommeldrehzahl (u/min) (optional) |
650-1500 (500-1400) |
650-1500 (500-1400) |
650-1500 (500-1400) |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 4 | 4 | 4 |
|
Anzahl der Fallstufen |
4 | 4 | 4 |
|
Schüttlerfläche/ m² |
4,13 | 4,13 | 4,13 |
|
Gesamtlänge der Schüttler/ m |
3,9 | 3,9 | 3,9 |
|
Abscheidefläche/ m² |
4,8 | 4,8 | 4,8 |
| Reinigung | |||
| Tonnengebläse | serie | serie | serie |
| 3D-Reinigung | optional | optional | optional |
| Siebfläche gesamt/ m² | 3,0 | 3,0 | 3,0 |
|
Überkehrrückführung zur Trommel |
serie | serie | serie |
| Korntank | |||
| Korntankinhalt/l | 3200 | 3200 | 4000 |
|
Auslaufrohr hydraulisch schwenkbar |
serie | serie | serie |
|
Überladehöhe/ m |
3,85 | 3,85 | 3,85 |
|
Abmessungen |
|||
| Gesamtlänge ohne Vorsatz/ m | 7,2 | 7,2 | 7,2 |
|
Gesamthöhe/ m |
3,7 | 3,7 | 3,7 |
|
Gewicht ohne Schneidwerk |
7320 | 7320 | 7620 |
| Standardbereifung vorne | 18.4-30 | 18.4-30 | 18.4-30 |
|
Standardbereifung hinten |
11.5/80-14.5 | 11.5/80-14.5 | 11.5/80-14.5 |
|
Komfort- und Zusatzausrüstung |
|||
|
Kabine mit Heizung |
serie | serie | serie |
|
Klimananlage |
serie | serie | serie |
|
Strohhäcksler |
optional | optional | optional |
|
Schneidwerkswagen |
optional | optional | optional |
Claas Avero 160, 240 technische Daten
| Modell | Avero 160 | Avero 160 | Avero 240 |
Avero 240 |
| Baujahr | 2011-13 | 2013- | 2009-13 | 2013- |
| Motorhersteller | Caterpillar | Perkins | Caterpillar | Perkins |
| Motortyp | C6.6 |
1206F- E70TA |
C6.6 |
1206F- E70TA |
| Motorregelung | elektronisch | elektronisch | elektronisch | elektronisch |
| Hubraum/ cm³ | 6598 | 7010 | 6598 | 7010 |
|
Zylinder/Turbo/ Interc. |
6/T/I | 6/T/I | 6/T/I | 6/T/I |
| Nennleistung (ECE R120) | 116/158 | 116/158 | 146/198 | 151/205 |
| Kraftstofftank/ l |
320 (400) |
320 (400) |
400 | 400 |
| AdBluetank/ l |
- |
30 | - | 30 |
|
Antrieb |
||||
| Fahrantrieb | hydrostatisch | hydrostatisch | hydrostatisch | hydrostatisch |
| Fahrbereiche | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-25,0 | 0-25,0 | 0-25,0 | 0-25,0 |
| Standardschneidwerk (C370, C430, C490, C540, C600, C660) | ||||
| Schnittbreiten/ m | 3,71-6,07 |
4,32-6,07 |
3,71-6,68 | 4,32-6,68 |
| Klappbare Halmteiler | serie | serie | serie | serie |
| Schnittfrequenz (Hübe/min) | 1120 | 1120 | 1120 | 1120 |
| Multifinger Einzugsschnecke | serie | serie | serie | serie |
| Reversierung | hydr. | hydr. | hydr. | hydr. |
|
Haspelantrieb und Drehzahlverstellung (u/min) |
hydrost. (8-60) |
hydrost. (8-60) |
hydrost. (8-60) |
hydrost. (8-60) |
|
Haspelverstellung horizontal/vertikal |
serie |
serie |
serie |
serie |
|
Schneidwerksautomatik "Contouer" |
serie | serie |
serie |
serie |
|
Schneidwerksautomatik "AutoContour" |
optional | optional |
optional |
optional |
|
Haspeldrehzahlanpassung |
optional | optional |
optional |
optional |
| Alternativvorsätze | ||||
|
VARIO |
V540 | V540 |
V540-V600 |
V540-V600 |
|
Flex-Schneidwerke |
S540-S600 | S510/ S600 |
S540-S600 |
S510/ S600 |
|
Klappbare Schneidwerke |
- | - |
C450 |
C450 |
|
ConSpeed Maispflücker |
4/5-Reihig | 4-Reihig |
4/5-Reihig |
4-Reihig |
|
RAKE UP |
P420 | k.a. |
P420 |
k.a. |
| Dreschsystem inkl. Restkornabscheidung | ||||
|
Beschleuniger- Dreschwerk "APS" |
- | - | serie | serie |
| MultiCrop | serie | serie | serie | serie |
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 |
| Trommelbreite/ m | 1,06 | 1,06 | 1,06 | 1,06 |
|
Trommeldrehzahl (u/min) |
650-1500/ 500-1400 |
650-1500/ 500-1400 |
650-1500/ 500-1400 |
650-1500/ 500-1400 |
|
Umschlingungswinkel Dreschkorb/° |
117 |
117 |
151 |
151 |
|
Steinfangmulde |
serie |
serie |
serie |
serie |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 4 | 4 | 4 | 4 |
| Anzahl der Fallstufen | 4 | 4 | 4 | 4 |
|
Schüttlerfläche/ m² |
4,13 | 4,13 | 4,13 | 413 |
|
Gesamtabscheidefläche/ m² |
4,8 | 4,8 | 4,8 | 4,8 |
|
Gesamtlänge der Schüttler/ m |
3,9 | 3,9 | 3,9 | 3,9 |
| Reinigung | ||||
| Tonnengebläse | serie | serie | serie | serie |
| Gebläseverstellung | elektrisch | elektrisch | elektrisch | elektrisch |
| Siebkasten |
gegenläufig, geteilt |
gegenläufig, geteilt |
gegenläufig, geteilt |
gegenläufig, geteilt |
| 3D- Reinigung |
optional |
optional |
optional |
optional |
| Lamellensiebe | serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 3,0 | 3,0 | 3,0 | 3,0 |
| Überkehr zum Dreschwerk | serie | serie | serie | serie |
| Korntank | ||||
| Korntankinhalt/ l | 4200 | 4200 | 5600 | 5600 |
| Schwenkwinkel/ ° | 101 | 101 | 101 | 101 |
| Entleerleistung (l/s) | 51 | 51 | 51 | 51 |
| Überladehöhe/ m | 3,71 | 3,71 | 3,71 | 3,71 |
| Strohmanagement | ||||
| Standard CUT Häcksler | serie | serie | serie | serie |
| Abmessungen und Gewicht | ||||
|
Gewicht ohne Vorsatz/ kg |
8250 | 8250 | 8700 | 8700 |
| Standardbereifung vorne | 18.4-30 | 18.4-30 | 750/65R26 | |
|
Standardbereifung hinten |
12.5/80-18 | 12.5/80-18 | 14.5-70-20 | |
|
Komfortausstattung |
||||
|
VistaCab Kabine |
serie | serie | serie | serie |
|
CIS Informationssystem |
serie | serie | serie | serie |
|
Klimaautomatik |
serie | serie | serie | serie |
|
Zentralelektrik |
serie | serie | serie | serie |
|
Multifunktionsgriff |
serie | serie | serie | serie |
|
Arbeitsscheinwerfer Anzahl |
8 | 8 | 8 | 8 |
|
Korntank, Siebkasten, Abtankrohr-Beleuchtung |
serie | serie | serie | serie |
Claas Medion 310, 320, 330, 340 technische Daten
| Modell | Medion 310 | Medion 320 |
Medion 330 |
Medion 340 |
| Baujahr | 2000-09 | 2000-07 | 2001-09 | 2000-09 |
| Motor | ||||
| Motorhersteller | Mercedes | Mercedes | Mercedes | Mercedes |
| Motortyp | OM 906 LA | OM 906 LA | OM 906 LA | OM 906 LA |
| Hubraum/ cm³ | 6370 | 6370 | 6370 | 6370 |
|
Zylinder/Turbo/ Interc. |
6/T/I | 6/T/I | 6/T/I | 6/T/I |
| Leistung Kw/PS (ECE R24) | 136/185 | 151/200 | 162/220 | 180/245 |
| Kraftstofftank/ l | 400 | 400 | 400 | 400/500 |
| Antrieb | ||||
| Fahrantrieb | Hydrostat. | Hydrostat. | Hydrostat. | Hydrostat. |
| Fahrbereiche | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-25,0 | 0-25,0 | 0-25,0 | 0-25,0 |
| Schneidwerk | ||||
| Schnittbreiten/ m | 3,6/3,9/4,5 | 3,9/4,5/5,1 | 3,9/4,5/6,0 | 5,1/6,0/6,6 |
| Haspel Ø/cm | 112 | 112 | 112 | 112 |
| Schnittfrequenz (Hübe/min) | 1060 | 1060 | 1060 | 1060 |
| Multifinger Einzugswalze | serie | serie | serie | serie |
|
Haspeldrehzahlverstellung (u/min) |
elektrisch (12-47) |
elektrisch (12-47) |
elektrisch (12-47) |
elektrisch (12-47) |
|
Haspelausrichtung horizontal/vertikal |
e.hydr. | e.hydr. | e.hydr. | e.hydr. |
|
Bodenanpassung (Contour) |
serie | serie | serie | serie |
| AutoContour | optional | optional | optional | optional |
| hydr. Reversierung | serie | serie | serie | serie |
| Dreschsystem inkl. Restkornabscheidung | ||||
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 |
| Dreschtrommelbreite/ m | 1,32 | 1,32 | 1,32 | 1,58 |
|
Trommeldrehzahl (u/min) (Mit Reduziergetriebe) |
650-1500 (280-1500) |
650-1500 (280-1500) |
650-1500 (280-1500) |
650-1500 (280-1500) |
|
Umschlingungswinkel/° |
117 |
117 |
117 |
117 |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 5 | 5 | 5 | 6 |
|
Schüttlerfläche/ m² |
5,8 | 5,8 | 5,8 | 7,0 |
|
Abscheidefläche/ m² |
6,6 | 6,6 | 6,6 | 7,95 |
|
Gesamtlänge der Schüttler/ m |
4,4 | 4,4 | 4,4 | 4,4 |
|
Reinigung |
||||
| Ausführung Gebläse | Radial | Radial | Radial | Turbine |
|
Gebläseverstellung aus der Kabine |
serie | serie | serie | serie |
|
3D Reinigung |
serie | serie | serie | serie |
|
Überkehrrückführung zur Trommel |
serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 4,25 | 4,25 | 4,25 | 5,1 |
| Korntank | ||||
| Korntankinhalt/ l | 5800 | 6500 | 7200 | 8200 |
| Überladehöhe/ m | 3,85 | 3,85 | 3,85 | 3,85 |
| Abmessungen und Gewicht | ||||
| Gesamtlänge mit Vorsatz/ m | 10,5 | 10,5 | 10,5 | 10,5 |
|
Gesamthöhe/ m |
3,85 | 3,85 | 3,85 | 3,85 |
|
Gewicht/ kg |
9340 | 9340 | 9340 | 10050 |
| Standardbereifung vorne | 620/75 R30 | 620/75 R30 | 620/75 R30 | 620/75 R30 |
|
Standardbereifung hinten |
14.5/75-20 | 14.5/75-20 | 14.5/75-20 | 14.9/80-24 |
|
Komfort- und Sonderausstattung |
||||
|
Claas VistaCab |
serie | serie | serie | serie |
|
Luftgefederter Sitz |
serie | serie | serie | serie |
|
Bordinformator |
serie | serie | serie | serie |
|
Multifunktionsgriff |
serie | serie | serie | serie |
|
Klimaautomatik |
serie | serie | serie | serie |
Claas Mega 202, 203, 204, 208, 218 technische Daten
| Modell |
Mega 202 |
Mega 202 |
Mega 203 |
Mega 204 |
Mega 204 |
Mega 208 |
Mega 208 |
Mega 218 |
Mega 218 |
| Baujahr | 1994 | 1994-99 | 1994-99 | 1994-99 | 1999-03 | 1993-99 | 1999-03 | 1993-99 | 1999-03 |
| Motor | |||||||||
| Motorhersteller | MB | Perkins | MB | MB | MB | MB | MB | MB | MB |
| Motortyp |
OM366 A |
1000.60 T |
OM366 LA |
OM366 LA |
OM441 A |
OM366 A |
OM441 A |
OM441 A |
OM441 A |
| Hubraum/ cm³ | 5958 | 5985 | 5958 | 5958 | 10964 | 5958 | 10964 | 10964 | 10964 |
|
Zylinder/Turbo/ Interc. |
6/T | 6/T | 6/T | 6/T | V6/T | 6/T | V6/T | V6/T | V6/T |
| Leistung Kw/PS (DIN) | 117/160 | 117/160 | 125/170 | 147/200 | 147/200 | 173/235 | 173/235 | 199/270 | 199/270 |
| Kraftstofftank/ l | 300 | 300 | 400 | 400 | 400 | 500 | 500 | 500 | 500 |
| Antrieb | |||||||||
| Fahrantrieb | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. |
| Gangzahl | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-24,0 | 0-24,0 | 0-24,0 | 0-24,0 | 0-24,0 | 0-24,0 | 0-24,0 | 0-24,0 | 0-24,0 |
| Schneidwerk | |||||||||
| Schnittbreiten/ m | 4,5/5,1 | 4,5/5,1 | 4,5/5,1 |
4,5/5,1/ 6,0 |
4,5/5,1/ 6,0 |
4,5/5,1/ 6,0 |
5,1/6,0/ 6,6 |
6,0/6,6 |
6,0/6,6/ 7,5 |
|
Schnittfrequenz (Hübe/min) |
1060 | 1060 | 1060 | 1060 | 1060 | 1060 | 1060 | 1060 | 1060 |
|
Haspeldrehzahl- verstellung (u/min) |
e.hydr. (12-47) |
e.hydr. (12-47) |
e.hydr. (12-47) |
e.hydr. (12-47) |
e.hydr. (12-47) |
e.hydr. (12-47) |
e.hydr. (12-47) |
e.hydr. (12-47) |
e.hydr. (12-47) |
|
Haspelausrichtung horizontal/vertikal |
hydr. |
hydr. |
hydr. |
hydr. |
hydr. |
hydr. |
hydr. |
hydr. |
hydr. |
|
Bodenanpassung (Contour) |
serie |
serie |
serie |
serie |
serie |
serie |
serie |
serie |
serie |
|
Auto Contour |
optional |
optional |
optional |
optional |
optional |
optional |
optional |
optional |
optional |
| Dreschsystem inkl. Restkornabscheidung | |||||||||
|
Beschleuniger-Dreschwerk |
serie | serie | serie | serie | serie | serie | serie | serie | serie |
|
Vorabscheidetrommel Ø/cm |
45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Trommelbreite/ m | 1,32 | 1,32 | 1,32 | 1,32 | 1,32 | 1,58 | 1,58 | 1,58 | 1,58 |
|
Trommeldrehzahl (u/min) |
650-1500 | 650-1500 | 650-1500 | 650-1500 | 650-1500 | 650-1500 | 650-1500 | 650-1500 | 650-1500 |
|
Drehzahl mit Reduziergetriebe (u/min) |
280-1500 | 280-1500 | 280-1500 | 280-1500 | 280-1500 | 280-1500 | 280-1500 | 280-1500 | 280-1500 |
|
Umschlingungswinkel Vorabscheidekorb/ ° |
84 | 84 | 84 | 84 | 84 | 84 | 84 | 84 | 84 |
|
Umschlingungswinkel Dreschkorb/ ° |
151 | 151 | 151 | 151 | 151 | 151 | 151 | 151 | 151 |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 |
| Anzahl der Fallstufen | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
|
Schüttlerfläche/ m² |
5,15 | 5,15 | 5,8 | 5,8 | 5,8 | 7,7 | 7,7 | 7,7 | 7,7 |
|
Länge der Schüttler/ m |
3,9 | 3,9 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 |
| Reinigung | |||||||||
| Gebläseart | Turbine | Turbine | Turbine | Turbine | Turbine | Turbine | Turbine | Turbine | Turbine |
| 3D Reinigung | optional | optional | optional | optional | optional | optional | optional | optional | optional |
| Überkehr zur Dreschtrommel | serie | serie | serie | serie | serie | serie | serie | serie | serie |
| Siebfläche gesamt/m² | 4,25 | 4,25 | 4,25 | 4,7 | 4,7 | 5,65 | 5,65 | 5,65 | 5,65 |
| Korntank | |||||||||
|
Korntankinhalt/ l |
5200 | 5200 | 6200 | 6200 | 6000 | 7500 | 8000 | 7500 | 8000 |
|
Überladehöhe/ m |
3,81 | 3,81 | 3,81 | 3,81 | 3,81 | 3,81 | 3,81 | 3,81 | 3,81 |
|
Maße und Gewichte |
|||||||||
|
Gewicht ohne Vorsatz/ kg |
8510 | 8510 | 8610 | 9050 | 9050 | 10550 | 10550 | 11060 | 11060 |
| Standardbereifung vorne | 23.1R30 | 23.1R30 | 23.1R30 | 24.5R32 | 24.5R32 | 24.5R32 | 24.5R32 | 24.5R32 | 24.5R32 |
|
Standardbereifung hinten |
14.5/75-20 | 14.5/75-20 | 14.5/75-20 | 14.5/75-20 | 14.5/75-20 | 500/60-22.5 | 500/60-22.5 | 500/60-22.5 | 500/60-22.5 |
Claas Mega 350, 360, 370 technische Daten
| Modell | Mega 350 | Mega 360 |
Mega 370 |
| Baujahr | 2003-09 | 2003-09 | 2005-09 |
| Motor | |||
| Motorhersteller | Daimler | Daimler | Daimler |
| Motortyp | OM 906LA | OM 906LA | OM 906LA |
| Hubraum/ cm³ | 6370 | 6370 | 6370 |
|
Zylinder/Turbo/ Interc. |
6/T/I |
6/T/I | 6/T/I |
| Leistung Kw/PS (ECE R24) | 162/220 | 180/245 | 192/260 |
| Kraftstofftank/ l | 400 | 500 | 500 |
| Antrieb | |||
| Fahrantrieb | Hydrostatisch | Hydrostatisch | Hydrostatisch |
| Fahrstufen | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-24 | 0-24 | 0-24 |
| Schneidwerk (C390, C420, C450, C510, C600, C660, C750, C900) | |||
| Schnittbreiten/ m | 3,94-9,12 | 3,94-9,12 | 3,94-9,12 |
| Schnittfrequenz (Hübe/min) | 1060/1120 | 1060/1120 | 1060/1120 |
| Reversierung | hydraulisch | hydraulisch | hydraulisch |
|
Haspeldrehzahlverstellung (u/min) |
e.hydr. (12-47) |
e.hydr. (12-47) |
e.hydr. (12-47) |
|
Haspelausrichtung vertikal/horizontal |
hydraulisch |
hydraulisch |
hydraulisch |
|
Contour |
serie |
serie |
serie |
|
AutoContour |
optional |
optional |
optional |
| Dreschsystem inkl. Restkornabscheidung | |||
| Beschleunigerdreschwerk (APS) | serie | serie | serie |
| Multicrop | serie | serie | serie |
| Vorabscheidungstrommel Ø/cm | 45 | 45 | 45 |
| Dreschtrommel Ø/cm | 45 | 45 | 45 |
| Dreschtrommelbreite/ m | 1,32 | 1,58 | 1,58 |
|
Trommeldrehzahl (mit Reduziergetriebe) |
650/1500 (280-1500) |
650/1500 (280-1500) |
650/1500 (280-1500) |
|
Umschlingungswinkel Vorabscheidekorb/ ° |
84 |
84 |
84 |
|
Umschlingungswinkel Dreschkorb/ ° |
151 |
151 |
151 |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 5 | 6 | 6 |
| Anzahl der Fallstufen | 4 | 4 | 4 |
|
Schüttlerfläche/ m² |
5,8 |
7,0 | 7,0 |
|
Gesamtlänge der Schüttler/ m |
4,4 |
4,4 | 4,4 |
|
Abscheidefläche/ m² |
7,22 |
8,67 | 8,67 |
| Reinigung | |||
|
Gebläse |
Turbine 4-fach |
Turbine 6-fach | Turbine 6-fach |
| 3D Reinigung | optional | optional | optional |
| Überkehr zur Dreschtrommel | serie | serie | serie |
| Siebfläche gesamt/ m² | 4,7 | 5,65 | 5,65 |
| Korntank | |||
| Korntankinhalt/ l | 7200 | 8200 | 8200 |
| Entleerungsleistung (l/s) | 72 | 72 | 72 |
| Ertragskartierung | optional | optional | optional |
| Strohmanagement | |||
| Strohhäcksler | optional | optional | optional |
| Spreuverteiler, horizontal | - | optional | optional |
| Abmessungen und Gewichte | |||
| Gesamtlänge mit Vorsatz/ m | 10,5 | 10,5 | 10,5 |
|
Transporthöhe/ m |
3,86 |
3,85 | 3,85 |
|
Gewicht ohne Vorsatz/ kg |
11100 |
11800 | 11800 |
| Standardbereifung vorne | 620/75R30 | 650/75R32 | 650/75R32 |
|
Standardbereifung hinten |
14.5/75-20 |
14.9/80-24 | 14.9/80-24 |
| Komfort- und Zusatzausstattung | |||
|
VistaCab mit Heizung |
serie |
serie | serie |
|
Luftgederter Sitz |
serie |
serie | serie |
|
Bordinformator |
serie |
serie | serie |
|
Multifunktionsgriff |
serie |
serie | serie |
|
Klimaautomatik |
serie |
serie | serie |
|
Maispflücker 6-Reihig |
optional |
optional | optional |
|
Schneidwerktransportwagen |
optional |
optional | optional |
Claas Tucano 320, 330, 340, 430, 440, 450 technische Daten (07-12)
| Modell |
Tucano 320 |
Tucano 330 |
Tucano 340 |
Tucano 430 |
Tucano 440 |
Tucano 450 |
| Baujahr | 2007-12 | 2007-12 | 2007-12 | 2007-12 | 2007-12 | 2007-12 |
| Motor | ||||||
| Motorhersteller | MB | MB | MB | MB | MB | MB |
| Motortyp |
OM906 LA
|
OM906 LA |
OM906 LA |
OM906 LA |
OM906 LA |
OM926 LA |
| Hubraum/ cm³ | 6370 | 6370 | 6370 | 6370 | 6370 | 7200 |
|
Zylinder/Turbo/ Interc. |
6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I |
|
Nennleistung Kw/PS (ECE R120) |
150/204 | 190/258 | 205/279 | 190/258 | 205/279 | 220/299 |
| Kraftstofftank/ l |
500 (600) |
500 (600) |
500 (600) |
500 (600) |
500 (600) |
650 |
| Antrieb | ||||||
| Fahrantrieb | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. |
| Fahrstufen | 3 | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-25 | 0-25 | 0-25 | 0-25 | 0-25 | 0-25 |
| 4-Trac Fahrwerk | optional | optional | optional | optional | optional | optional |
| Standardschneidwerke (C370-C900) | ||||||
| Schnittbreiten/ m | 3,71-9,12 | 3,71-9,12 | 3,71-9,12 | 3,71-9,12 | 3,71-9,12 | 3,71-9,12 |
| Klappbare Halmteiler | optional | optional | optional | optional | optional | optional |
|
Schnittfrequenz (Hübe/min) |
1120 | 1120 | 1120 | 1120 | 1120 | 1120 |
|
Hydraulische Reversierung |
serie | serie | serie | serie | serie | serie |
|
Haspelantrieb (u/min) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
| Bodenanpassung "Contour" |
serie |
serie |
serie |
serie |
serie |
serie |
|
Schneidmanagement "AutoContour" |
optional |
optional |
optional |
optional |
optional |
optional |
|
Haspeldrehzahl-automatik |
serie |
serie |
serie |
serie |
serie |
serie |
|
Haspelausrichtungs- automatik |
optional |
optional |
optional |
optional |
optional |
optional |
|
LaserPilot Links |
optional |
optional |
optional |
optional |
optional |
optional |
| Vorsatzangebote | ||||||
| VARIO Schneidwerke | V540-V900 | V540-V900 | V540-V900 | V540-V900 | V540-V900 | V540-V900 |
| Rapsvorsatz |
serie bei VARIO |
serie bei VARIO |
serie bei VARIO |
serie bei VARIO |
serie bei VARIO |
serie bei VARIO |
| Flexschneidwerke |
S450- S900 |
S450- S900 |
S450- S900 |
S450- S900 |
S450- S900 |
S450- S900 |
| Klappbare Schneidwerke | C450/C540 | C450/C540 | C450/C540 | C450/C540 | C450/C540 | C450/C540 |
| PickUp | P420 | P420 | P420 | P420 | P420 | P420 |
| Sunspeed | 12-Reihig | 12-Reihig | 12-Reihig | 12-Reihig | 12-Reihig | 12-Reihig |
| Maispflücker | 6-Reihig | 6-Reihig | 6-Reihig | 6-Reihig | 6/8-Reihig | 6/8-Reihig |
| Dreschsystem inkl. Restkornabscheidung | ||||||
|
Beschleuniger- dreschwerk (APS) |
- | - | - | serie | serie | serie |
| Multicrop | serie | serie | serie | serie | serie | serie |
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 | 45 | 45 |
| Vorabscheidertrommel Ø/cm | - | - | - | 45 | 45 | 45 |
| Trommelbreite/ m | 1,32 | 1,32 | 1,58 | 1,32 | 1,58 | 1,58 |
|
Trommeldrehzahl (u/min) |
650-1500 (280-1500) |
650-1500 (280-1500) |
650-1500 (280-1500) |
650-1500 (280-1500) |
650-1500 (280-1500) |
650-1500 (280-1500) |
|
Umschlingungswinkel Vorabscheidung/° |
- |
- |
- |
60 |
60 |
60 |
|
Umschlingungswinkel Dreschkorb/ ° |
121 |
121 |
121 |
151 |
151 |
151 |
|
Steinfangmulde |
serie |
serie |
serie |
serie |
serie |
serie |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 5 | 5 | 6 | 5 | 6 | 6 |
| Anzahl der Fallstufen | 4 | 4 | 4 | 4 | 4 | 4 |
|
Schüttlerfläche/ m² |
5,8 | 5,8 | 7,0 | 5,8 | 7,0 | 7,0 |
|
Abscheidefläche/ m² |
6,78 | 6,78 | 8,17 | 7,26 | 8,75 | 8,75 |
|
Länge der Schüttler/ m |
4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 |
|
Reinigung |
||||||
| Gebläse | Radial | Radial |
Turbine 6-fach |
Turbine 4-fach |
Turbine 6-fach |
Turbine 6-fach |
| Gebläseverstellung | elektrisch | elektrisch | elektrisch | elektrisch | elektrisch | elektrisch |
| Gegenläufiger Siebkasten | serie | serie | serie | serie | serie | serie |
| 3D Reinigung | optional | optional | optional | optional | optional | optional |
| Überkehr zur Dreschtrommel | serie | serie | serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 4,25 | 4,25 | 5,1 | 4,7 | 5,65 | 5,65 |
| Korntank | ||||||
|
Korntankinhalt/l |
6500 | 7500 | 7500 | 8000 | 8500 | 9000 |
|
Entleerleistung (l/s) |
75 | 75 | 75 | 75 | 75 | 75 |
|
Überladehöhe/ m |
4,09 | 4,09 | 4,09 | 4,09 | 4,09 | 4,09 |
|
Ertragsmessgerät |
optional | optional | optional | optional | optional | optional |
|
Strohmanagement |
||||||
|
SpecialCut 80 Messer |
- | - | optional | - | optional | optional |
|
SpecialCut 68 Messer |
optional | optional | - | optional | - | - |
|
StandardCut 60 Messer |
- | - | optional | - | optional | optional |
|
StandardCut 52 Messer |
optional | optional | - | optional | - | - |
|
Spreuverteiler HD |
optional | optional | optional | optional | optional | optional |
|
Strohverteiler |
optional | optional | optional | optional | optional | optional |
|
Abmessungen und Gewicht |
||||||
|
Transporthöhe/ m |
3,86 | 3,86 | 3,86 | 3,86 | 3,86 | 3,86 |
|
Gewicht ohne Vorsatz/ kg |
10700 | 10800 | 11800 | 12000 | 12400 | 12530 |
| Standardbereifung vorne | 800/65R32 | 800/65R32 | 800/65R32 | 800/65R32 | 800/65R32 | 800/65R32 |
|
Standardbereifung hinten |
500/60-22.5 | 500/60-22.5 | 500/60-22.5 | 500/60-22.5 | 500/60-22.5 | 500/60-22.5 |
|
Komfort- und Zusatzausrüstung |
||||||
| Multifunktiosgriff | serie | serie | serie | serie | serie | serie |
| VistaCab | serie | serie | serie | serie | serie | serie |
| Gefederter Luftsitz | serie | serie | serie | serie | serie | serie |
| Klimaautomatik | serie | serie | serie | serie | serie | serie |
| CEBIS Bord Information | serie | serie | serie | serie | serie | serie |
| Arbeitsscheinwerfer 8x | serie | serie | serie | serie | serie | serie |
| Seitenausleuchtung | serie | serie | serie | serie | serie | serie |
| Korntankbeleuchtung | serie | serie | serie | serie | serie | serie |
| Beleuchtete Serviceklappen | serie | serie | serie | serie | serie | serie |
Claas Tucano 320, 330, 340, 420, 430, 440, 450 technische Daten (12-14)
| Modell |
Tucano 320 |
Tucano 330 |
Tucano 340 |
Tucano 420 |
Tucano 430 |
Tucano 440 |
Tucano 450 |
| Baujahr | 2012-14 | 2012-14 | 2012-14 | 2012-14 | 2012-14 | 2012-14 | 2012-14 |
| Motor | |||||||
| Motorhersteller | MB | MB | MB | MB | MB | MB | MB |
| Motortyp |
OM926LA |
OM926LA | OM926LA | OM926LA | OM926LA | OM926LA | OM926LA |
| Hubraum/ cm³ | 7200 | 7200 | 7200 | 7200 | 7200 | 7200 | 7200 |
|
Zylinder/Turbo/ Interc. |
6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I |
|
Nennleistung Kw/PS (ECE R120) |
175/238 | 175/238 | 210/286 | 175/238 | 195/265 | 210/286 | 220/299 |
| Kraftstofftank/ l |
500 (600) |
500 (600) |
500 (600) |
500 (600) |
500 (600) |
500 (600) |
650 |
| AdBluetank/l |
63 |
63 |
63 |
63 |
63 |
63 |
63 |
| Antrieb | |||||||
| Fahrantrieb | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. |
| Fahrstufen | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-25 | 0-25 | 0-25 | 0-25 | 0-25 | 0-25 | 0-25 |
| 4-Trac Fahrwerk | optional | optional | optional | optional | optional | optional | optional |
| Standardschneidwerke (C370-C900) | |||||||
| Schnittbreiten/ m | 3,71-9,12 | 3,71-9,12 | 3,71-9,12 | 3,71-9,12 | 3,71-9,12 | 3,71-9,12 | 3,71-9,12 |
| Klappbare Halmteiler | optional | optional | optional | optional | optional | optional | optional |
|
Schnittfrequenz (Hübe/min) |
1120 | 1120 | 1120 | 1120 | 1120 | 1120 | 1120 |
|
Hydraulische Reversierung |
serie | serie | serie | serie | serie | serie | serie |
|
Haspelantrieb (u/min) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
| Bodenanpassung "Contour" |
serie |
serie |
serie |
serie |
serie |
serie |
serie |
|
Schneidmanagement "AutoContour" |
optional |
optional |
optional |
optional |
optional |
optional |
optional |
|
Haspeldrehzahl-automatik |
serie |
serie |
serie |
serie |
serie |
serie |
serie |
|
Haspelausrichtungs- automatik |
optional |
optional |
optional |
optional |
optional |
optional |
optional |
|
LaserPilot Links |
optional |
optional |
optional |
optional |
optional |
optional |
optional |
| Vorsatzangebote | |||||||
| VARIO Schneidwerke | V540-V900 | V540-V900 | V540-V900 | V540-V900 | V540-V900 | V540-V900 | V540-V900 |
| Rapsvorsatz |
serie bei VARIO |
serie bei VARIO |
serie bei VARIO |
serie bei VARIO |
serie bei VARIO |
serie bei VARIO |
serie bei VARIO |
| Flexschneidwerke |
S450- S900 |
S450- S900 |
S450- S900 |
S450- S900 |
S450- S900 |
S450- S900 |
S450- S900 |
| Klappbare Schneidwerke | C450/C540 | C450/C540 | C450/C540 | C450/C540 | C450/C540 | C450/C540 | C450/C540 |
| PickUp | P420 | P420 | P420 | P420 | P420 | P420 | P420 |
| Sunspeed | 12-Reihig | 12-Reihig | 12-Reihig | 12-Reihig | 12-Reihig | 12-Reihig | 12-Reihig |
| Maispflücker | 6-Reihig | 6-Reihig | 6-Reihig | 6-Reihig | 6-Reihig | 6/8-Reihig | 6/8-Reihig |
| Dreschsystem inkl. Restkornabscheidung | |||||||
|
Beschleuniger- dreschwerk (APS) |
- | - | - | serie | serie | serie | serie |
| Multicrop | serie | serie | serie | serie | serie | serie | serie |
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Vorabscheidertrommel Ø/cm | - | - | - | 45 | 45 | 45 | 45 |
| Trommelbreite/ m | 1,32 | 1,32 | 1,58 | 1,32 | 1,32 | 1,58 | 1,58 |
|
Trommeldrehzahl (u/min) |
650-1500 (280-1500) |
650-1500 (280-1500) |
650-1500 (280-1500) |
650-1500 (280-1500) |
650-1500 (280-1500) |
650-1500 (280-1500) |
650-1500 (280-1500) |
|
Umschlingungswinkel Vorabscheidung/° |
- |
- |
- |
60 |
60 |
60 |
60 |
|
Umschlingungswinkel Dreschkorb/ ° |
121 |
121 |
121 |
151 |
151 |
151 |
151 |
|
Steinfangmulde |
serie |
serie |
serie |
serie |
serie |
serie |
serie |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 5 | 5 | 6 | 5 | 5 | 6 | 6 |
| Anzahl der Fallstufen | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
|
Schüttlerfläche/ m² |
5,8 | 5,8 | 7,0 | 5,8 | 5,8 | 7,0 | 7,0 |
|
Abscheidefläche/ m² |
6,78 | 6,78 | 8,17 | 7,26 | 7,26 | 8,75 | 8,75 |
|
Länge der Schüttler/ m |
4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 |
|
Reinigung |
|||||||
| Gebläse | Radial | Radial |
Turbine 6-fach |
Turbine 4-fach |
Turbine 4-fach |
Turbine 6-fach |
Turbine 6-fach |
| Gebläseverstellung | elektrisch | elektrisch | elektrisch | elektrisch | elektrisch | elektrisch | elektrisch |
| Gegenläufiger Siebkasten | serie | serie | serie | serie | serie | serie | serie |
| 3D Reinigung | optional | optional | optional | optional | optional | optional | optional |
| Überkehr zur Dreschtrommel | serie | serie | serie | serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 4,25 | 4,25 | 5,1 | 4,7 | 4,7 | 5,65 | 5,65 |
| Korntank | |||||||
|
Korntankinhalt/l |
6500 | 7500 | 7500 | 7500 | 8000 | 8500 | 9000 |
|
Entleerleistung (l/s) |
75 | 75 | 75 | 75 | 75 | 75 | 75 |
|
Überladehöhe/ m |
4,09 | 4,09 | 4,09 | 4,09 | 4,09 | 4,09 | 4,09 |
|
Ertragsmessgerät |
optional | optional | optional | optional | optional | optional | optional |
|
Strohmanagement |
|||||||
|
SpecialCut 80 Messer |
- | - | optional | - | - | optional | optional |
|
SpecialCut 68 Messer |
optional | optional | - | optional | optional | - | - |
|
StandardCut 60 Messer |
- | - | optional | - | - | optional | optional |
|
StandardCut 52 Messer |
optional | optional | - | optional | optional | - | - |
|
Spreuverteiler HD |
optional | optional | optional | optional | optional | optional | optional |
|
Strohverteiler |
optional | optional | optional | optional | optional | optional | optional |
|
Abmessungen und Gewicht |
|||||||
|
Transporthöhe/ m |
3,86 | 3,86 | 3,86 | 3,86 | 3,86 | 3,86 | 3,86 |
|
Gewicht ohne Vorsatz/ kg |
10700 | 10800 | 11800 | 11900 | 12000 | 12400 | 12530 |
| Standardbereifung vorne | 800/65R32 | 800/65R32 | 800/65R32 | 800/65R32 | 800/65R32 | 800/65R32 | 800/65R32 |
|
Standardbereifung hinten |
500/60-22.5 | 500/60-22.5 | 500/60-22.5 | 500/60-22.5 | 500/60-22.5 | 500/60-22.5 | 500/60-22.5 |
|
Komfort- und Zusatzausrüstung |
|||||||
| Multifunktiosgriff | serie | serie | serie | serie | serie | serie | serie |
| VistaCab | serie | serie | serie | serie | serie | serie | serie |
| Gefederter Luftsitz | serie | serie | serie | serie | serie | serie | serie |
| Klimaautomatik | serie | serie | serie | serie | serie | serie | serie |
| CEBIS Bord Information | serie | serie | serie | serie | serie | serie | serie |
| Arbeitsscheinwerfer 8x | serie | serie | serie | serie | serie | serie | serie |
| Seitenausleuchtung | serie | serie | serie | serie | serie | serie | serie |
| Korntankbeleuchtung | serie | serie | serie | serie | serie | serie | serie |
| Beleuchtete Serviceklappen | serie | serie | serie | serie | serie | serie | serie |
Claas Tucano 320, 420, 430, 450 technische Daten (14-18)
| Modell |
Tucano 320 |
Tucano 420 |
Tucano 430 |
Tucano 450 |
| Baujahr | 2014-18 | 2014-18 | 2014-18 | 2014-18 |
| Motor | ||||
| Motorhersteller | MB | MB | MB | MB |
| Motortyp | OM936LA | OM936LA | OM936LA | OM936LA |
| Hubraum/ cm³ | 7700 | 7700 | 7700 | 7700 |
|
Zylinder/Turbo/ Interc. |
6/T/I | 6/T/I | 6/T/I | 6/T/I |
|
Nennleistung Kw/PS (ECE R120) |
180/245 | 180/245 | 210/286 | 230/313 |
| Abgasnachbehandlung |
serie |
serie |
serie |
serie |
| Motorregelung |
elektronisch |
elektronisch |
elektronisch |
elektronisch |
| Kraftstofftank/ l |
500 (650) |
500 (650) |
500 (650) |
650 (750) |
| AdBluetank/l |
57 |
57 |
57 |
57 |
| Antrieb | ||||
| Fahrantrieb | Hydrost. | Hydrost. | Hydrost. | Hydrost. |
| Fahrstufen | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-25 | 0-25 | 0-25 | 0-25 |
| Allradantrieb | optional | optional | optional | optional |
| Standardschneidwerke (C430-C490) (CERIO 560-CERIO930) | ||||
| Schnittbreiten/ m | 4,32-9,22 | 4,32-9,22 | 4,32-9,22 | 4,32-9,22 |
| Klappbare Halmteiler | serie | serie | serie | serie |
|
Schnittfrequenz (Hübe/min) |
C=1120 CERIO=1156 |
C=1120 CERIO=1156 |
C=1120 CERIO=1156 |
C=1120 CERIO=1156 |
|
Hydraulische Reversierung |
serie | serie | serie | serie |
|
Haspelantrieb (u/min) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
| Bodenanpassung "Contour" |
serie |
serie |
serie |
serie |
|
Schneidmanagement "AutoContour" |
optional |
optional |
optional |
optional |
|
Haspeldrehzahl-automatik |
serie |
serie |
serie |
serie |
|
Haspelausrichtungs- automatik |
serie |
serie |
serie |
serie |
|
Automatische Parkposition |
nur CERIO |
nur CERIO |
nur CERIO |
nur CERIO |
|
Automatische Arbeitsposition |
nur CERIO |
nur CERIO |
nur CERIO |
nur CERIO |
| Vorsatzangebote | ||||
| VARIO Schneidwerke | V500-V930 | V500-V930 | V500-V930 | V500-V930 |
| Rapsvorsatz |
nicht bei CERIO |
nicht bei CERIO |
nicht bei CERIO |
nicht bei CERIO |
| MaxFlex |
560-930 |
560-930 | 560-930 | 560-930 |
| MaxFlo |
900/1050 |
900/1050 | 900/1050 | 900/1050 |
| Klappbare Schneidwerke | C450/C540 | C450/C540 | C450/C540 | C450/C540 |
| SwathUp | 450 | 450 | 450 | 450 |
| Sunspeed | 8/12-Reihig | 8/12-Reihig | 8/12-Reihig | 8/12-Reihig |
| Maispflücker | 6/8-Reihig | 6/8-Reihig | 6/8-Reihig | 6/8-Reihig |
| Dreschsystem | ||||
|
Beschleuniger- dreschwerk (APS) |
- | serie | serie | serie |
| Multicrop | serie | serie | serie | serie |
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 |
| Vorabscheidertrommel Ø/cm | - | 45 | 45 | 45 |
| Trommelbreite/ m | 1,32 | 1,32 | 1,32 | 1,58 |
|
Trommeldrehzahl (u/min) |
650-1400 (300-1400) |
650-1400 (300-1400) |
650-1400 (300-1400) |
650-1400 (300-1400) |
|
Umschlingungswinkel Vorabscheidung/° |
- |
60 |
60 |
60 |
|
Umschlingungswinkel Dreschkorb/ ° |
121 |
151 |
151 |
151 |
|
Steinfangmulde |
serie |
serie |
serie |
serie |
| Restkornabscheidung | ||||
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 5 | 5 | 5 | 6 |
| Anzahl der Fallstufen | 4 | 4 | 4 | 4 |
|
Schüttlerfläche/ m² |
5,8 | 5,8 | 5,8 | 7,0 |
|
Abscheidefläche/ m² |
6,78 | 7,26 | 7,26 | 8,75 |
|
Länge der Schüttler/ m |
4,4 | 4,4 | 4,4 | 4,4 |
|
Reinigung |
||||
| Gebläse | Radial |
Turbine 4-fach |
Turbine 4-fach |
Turbine 6-fach |
| Gebläseverstellung | elektrisch | elektrisch | elektrisch | elektrisch |
| Gegenläufiger Siebkasten | serie | serie | serie | serie |
| 3D Reinigung | optional | optional | optional | optional |
| Überkehr zur Dreschtrommel | serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 4,25 | 4,7 | 4,7 | 5,65 |
| Korntank | ||||
|
Korntankinhalt/l |
6500 | 7500 | 8000 | 10000 |
|
Entleerleistung (l/s) |
90 | 90 | 90 | 105 |
|
Überladehöhe/ m |
4,09 | 4,09 | 4,09 | 4,09 |
|
Ertragsmessgerät |
optional | optional | optional | optional |
|
Kamera am Abtankrohr |
optional | optional | optional | optional |
|
Strohmanagement |
||||
|
SpecialCut 80 Messer |
- | - | - | serie |
|
SpecialCut 68 Messer |
serie | serie | serie | - |
|
Spreuverteiler HD |
optional | optional | optional | optional |
| ActiveSpreader | - | - | - | optional |
| Betriebs- und Datenmanagement | ||||
| Telematics | optional | optional | optional | serie |
| Auftragsmanagement | optional | optional | optional | optional |
| Ertragskartierung | optional | optional | optional | optional |
| Fahrerassistenzsysteme | ||||
| DynamicPower | serie | serie | serie | serie |
| AutoCropFlow | optional | optional | optional | optional |
| AutoSlope | optional | optional | optional | optional |
| GPS-/Laser-/Auto-Pilot | optional | optional | optional | optional |
|
Abmessungen und Gewicht |
||||
|
Transporthöhe/ m |
3,86 | 3,86 | 3,86 | 3,86 |
|
Gewicht/ kg (Montana) |
11900 | 13200 |
13200 (14500) |
14300 (15400) |
|
Komfort- und Zusatzausrüstung |
||||
| Multifunktiosgriff | serie | serie | serie | serie |
| Komfortkabine | serie | serie | serie | serie |
| Gefederter Luftsitz | serie | serie | serie | serie |
| Klimaautomatik | serie | serie | serie | serie |
| CEBIS Bord Information | serie | serie | serie | serie |
| CEBIS Heckkamera | serie | serie | serie | serie |
| LED Arbeitsscheinwerfer | serie | serie | serie | serie |
| Seitenausleuchtung | serie | serie | serie | serie |
| Korntankbeleuchtung | serie | serie | serie | serie |
| Beleuchtete Serviceklappen | serie | serie | serie | serie |
| Montana Ausführung | - | - | optional | optional |
Claas Tucano 320, 340, 420, 430, 440, 450 technische daten
| Modell |
Tucano 320 |
Tucano
340 |
Tucano 420 |
Tucano 430 |
Tucano
440 |
Tucano 450 |
| Baujahr | 2019- | 2019- | 2019- | 2019- | 2019- | 2019- |
| Motor | ||||||
| Motorhersteller | MB | MB | MB | MB | MB | MB |
| Motortyp | OM936LA | OM936LA | OM936LA | OM936LA | OM936LA | OM936LA |
| Hubraum/ cm³ | 7698 | 7698 | 7698 | 7698 | 7698 | 7698 |
|
Zylinder/Turbo/ Interc. |
6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I |
|
Nennleistung Kw/PS (ECE R120) |
180/245 | 210/286 | 180/245 | 210/286 | 210/286 | 230/313 |
| Abgasnachbehandlung |
serie |
serie |
serie |
serie |
serie |
serie |
| Motorregelung |
elektronisch |
elektronisch |
elektronisch |
elektronisch |
elektronisch |
elektronisch |
| Kraftstofftank/ l |
500 (650) |
500 (650) |
500 (650) |
500 (650) |
500 (650) |
650 (750) |
| AdBluetank/l |
57 |
57 |
57 |
57 |
57 |
57 |
| Antrieb | ||||||
| Fahrantrieb | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. |
| Fahrstufen | 3 | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-25 | 0-25 | 0-25 | 0-25 | 0-25 | 0-25 |
| Allradantrieb | optional | optional | optional | optional | optional | optional |
| Standardschneidwerke (C430-C490) (CERIO 560-CERIO930) | ||||||
| Schnittbreiten/ m | 3,7-5,56 | 4,3-7,7 | 4,3-7,7 | 4,3-7,7 | 4,32-9,22 | 4,32-9,22 |
| Klappbare Halmteiler | serie | serie | serie | serie | serie | serie |
|
Schnittfrequenz (Hübe/min) |
C=1120 CERIO=1156 |
C=1120 CERIO=1156 |
C=1120 CERIO=1156 |
C=1120 CERIO=1156 |
C=1120 CERIO=1156 |
C=1120 CERIO=1156 |
|
Hydraulische Reversierung |
serie | serie | serie | serie | serie | serie |
|
Haspelantrieb (u/min) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
| Bodenanpassung "Contour" |
serie |
serie |
serie |
serie |
serie |
serie |
|
Schneidmanagement "AutoContour" |
optional |
optional |
optional |
optional |
optional |
optional |
|
Haspeldrehzahl-automatik |
serie |
serie |
serie |
serie |
serie |
serie |
|
Haspelausrichtungs- automatik |
serie |
serie |
serie |
serie |
serie |
serie |
|
Automatische Parkposition |
nur CERIO |
nur CERIO |
nur CERIO |
nur CERIO |
nur CERIO |
nur CERIO |
|
Automatische Arbeitsposition |
nur CERIO |
nur CERIO |
nur CERIO |
nur CERIO |
nur CERIO |
nur CERIO |
| Vorsatzangebote | ||||||
| VARIO Schneidwerke | V500-V930 | V500-V930 | V500-V930 | V500-V930 | V500-V930 | V500-V930 |
| Rapsvorsatz |
nicht bei CERIO |
nicht bei CERIO |
nicht bei CERIO |
nicht bei CERIO |
nicht bei CERIO |
nicht bei CERIO |
| MaxFlex |
560-930 |
560-930 |
560-930 | 560-930 | 560-930 | 560-930 |
| MaxFlo |
900/1050 |
900/1050 |
900/1050 | 900/1050 | 900/1050 | 900/1050 |
| Klappbare Schneidwerke | C450/C540 | C450/C540 | C450/C540 | C450/C540 | C450/C540 | C450/C540 |
| SwathUp | 450 | 450 | 450 | 450 | 450 | 450 |
| Sunspeed | 8/12-Reihig | 8/12-Reihig | 8/12-Reihig | 8/12-Reihig | 8/12-Reihig | 8/12-Reihig |
| Maispflücker | 6/8-Reihig | 6/8-Reihig | 6/8-Reihig | 6/8-Reihig | 6/8-Reihig | 6/8-Reihig |
| Dreschsystem | ||||||
|
Beschleuniger- dreschwerk (APS) |
- | - | serie | serie | serie | serie |
| Multicrop | serie | serie | serie | serie | serie | serie |
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 | 45 | 45 |
| Vorabscheidertrommel Ø/cm | - | - | 45 | 45 | 45 | 45 |
| Trommelbreite/ m | 1,32 | 1,58 | 1,32 | 1,32 | 1,58 | 1,58 |
|
Trommeldrehzahl (u/min) |
650-1400 (300-1400) |
650-1400 (300-1400) |
650-1400 (300-1400) |
650-1400 (300-1400) |
650-1400 (300-1400) |
650-1400 (300-1400) |
|
Umschlingungswinkel Vorabscheidung/° |
- |
- |
60 |
60 |
60 |
60 |
|
Umschlingungswinkel Dreschkorb/ ° |
121 |
151 |
151 |
151 |
151 |
151 |
|
Steinfangmulde |
serie |
serie |
serie |
serie |
serie |
serie |
| Restkornabscheidung | ||||||
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 5 | 6 | 5 | 5 | 6 | 6 |
| Anzahl der Fallstufen | 4 | 4 | 4 | 4 | 4 | 4 |
|
Schüttlerfläche/ m² |
5,8 | 7,0 | 5,8 | 5,8 | 7,0 | 7,0 |
|
Abscheidefläche/ m² |
6,78 | 8,75 | 7,26 | 7,26 | 8,75 | 8,75 |
|
Länge der Schüttler/ m |
4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 |
|
Reinigung |
||||||
| Gebläse | Radial | Radial |
Turbine 4-fach |
Turbine 4-fach |
Turbine 4-fach |
Turbine 6-fach |
| Gebläseverstellung | elektrisch | elektrisch | elektrisch | elektrisch | elektrisch | elektrisch |
| Gegenläufiger Siebkasten | serie | serie | serie | serie | serie | serie |
| 3D Reinigung | optional | optional | optional | optional | optional | optional |
| Überkehr zur Dreschtrommel | serie | serie | serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 4,25 | 5,1 | 4,7 | 4,7 | 5,65 | 5,65 |
| Korntank | ||||||
|
Korntankinhalt/l |
6500 | 7500 | 7500 | 8000 | 9000 | 10000 |
|
Entleerleistung (l/s) |
90 | 90 | 90 | 90 | 90 | 105 |
|
Überladehöhe/ m |
4,09 | 4,09 | 4,09 | 4,09 | 4,09 | 4,09 |
|
Ertragsmessgerät |
optional | optional | optional | optional | optional | optional |
|
Kamera am Abtankrohr |
optional | optional | optional | optional | optional | optional |
|
Strohmanagement |
||||||
|
SpecialCut 80 Messer |
- | serie | - | - | serie | serie |
|
SpecialCut 68 Messer |
serie | - | serie | serie | - | - |
|
Spreuverteiler HD |
optional | optional | optional | optional | optional | optional |
| ActiveSpreader | - | optional | optional | optional | optional | optional |
| Betriebs- und Datenmanagement | ||||||
| Telematics | optional | optional | optional | optional | optional | serie |
| Auftragsmanagement | optional | optional | optional | optional | optional | optional |
| Ertragskartierung | optional | optional | optional | optional | optional | optional |
| Fahrerassistenzsysteme | ||||||
| DynamicPower | serie | serie | serie | serie | serie | serie |
| AutoCropFlow | optional | optional | optional | optional | optional | optional |
| AutoSlope | optional | optional | optional | optional | optional | optional |
| GPS-/Laser-/Auto-Pilot | optional | optional | optional | optional | optional | optional |
|
Abmessungen und Gewicht |
||||||
|
Transporthöhe/ m |
3,86 | 3,86 | 3,86 | 3,86 | 3,86 | 3,86 |
|
Gewicht/ kg (Montana) |
11900 | 12900 | 13200 |
13200 (14500) |
14000 |
14300 (15400) |
|
Komfort- und Zusatzausrüstung |
||||||
| Multifunktiosgriff | serie | serie | serie | serie | serie | serie |
| Komfortkabine | serie | serie | serie | serie | serie | serie |
| Gefederter Luftsitz | serie | serie | serie | serie | serie | serie |
| Klimaautomatik | serie | serie | serie | serie | serie | serie |
| CEBIS Bord Information | serie | serie | serie | serie | serie | serie |
| CEBIS Heckkamera | serie | serie | serie | serie | serie | serie |
| LED Arbeitsscheinwerfer | serie | serie | serie | serie | serie | serie |
| Seitenausleuchtung | serie | serie | serie | serie | serie | serie |
| Korntankbeleuchtung | serie | serie | serie | serie | serie | serie |
| Beleuchtete Serviceklappen | serie | serie | serie | serie | serie | serie |
| Montana Ausführung | - | - | - | optional | optional | optional |
Claas Tucano 470, 480 Hybrid technische Daten
| Modell |
Tucano 470 Hybrid |
Tucano 480 Hybrid |
| Baujahr | 2009-14 | 2009-14 |
| Motor | ||
| Motorhersteller | Mercedes |
Caterpillar |
| Motortyp | OM926LA | C9 |
| Hubraum/ cm³ | 7200 | 8800 |
| Zylinder/Turbo/Interc. | 6/T/I | 6/T/I |
| Leistung Kw/PS (ISO) |
220/299 (240/326) |
268/365 (275/373) |
| Kraftstofftank/ l | 650 | 750 |
| Antrieb | ||
| Fahrantrieb | Hydrostat | Hydrostat |
| Fahrstufen | 3 | 3 |
| Geschwindigkeit Km/h | 0-25 | 0-25 |
| Schneidwerk | ||
| Schnittbreiten/ m | 4,9-9,1 | 4,9-9,1 |
| Haspeldrehzahleinstellung | Hydraulisch | Hydraulisch |
|
Haspelausrichtung horizontal/vertikal |
Hydraulisch | Hydraulisch |
|
Bodenanpassung |
serie | serie |
|
Dreschsystem inkl. Restkornabscheidung |
||
| APS Dreschwerk | serie | serie |
| Dreschtrommel Ø/cm | 45 | 45 |
| Vorbeschleunigertrommel Ø/cm | 45 | 45 |
| Dreschtrommelreite/ m | 1,58 | 1,58 |
| Wendetrommel Ø/cm | 40 | 40 |
| Dreschkorbfläche gesamt/ m² | 1,46 | 1,46 |
| Restkornabscheidung | 1 Rotor | 1 Rotor |
| Rotor Ø/cm | 57 | 57 |
| Rotorlänge/ m | 4,2 | 4,2 |
|
Rotordrehzahl u/min in 6 Stufen einstellbar |
422-850 | 422-850 |
|
Reinigung |
||
| Gebläse | Turbine 6-fach | Turbine 6-fach |
| 3D Hangausgleich | optional | optional |
| Siebfläche gesamt/ m² | 5,65 | 5,65 |
| Korntank | ||
| Korntankinhalt/ l | 9000 | 9000 |
| Entleerleistung (l/s) | 75 | 75 |
| Überladehöhe/ m | 4,09 | 4,09 |
| Strohmanagement | ||
| SpecialCut 64 Messer | serie | serie |
| SpecialCut 80 Messer | optional | optional |
| ActiveSpreader | optional | optional |
| Abmessungen und Gewicht | ||
|
Höhe/ m |
3,86 | 3,86 |
| Gewicht ohne Vorsatz/ kg | 12950 | 13450 |
| Standardbereifung vorne | 1050/50R32 | 1050/50R32 |
|
Standardbereifung hinten |
600/55-26.5 | 600/55-26.5 |
Claas Tucano 560, 570 Hybrid technische Daten
| Modell |
Tucano 560 Hybrid |
Tucano 570 Hybrid |
| Baujahr | 2017-18 | 2014-18 |
| Motor | ||
| Motorhersteller | MB | MB |
| Motortyp | OM926LA | OM926LA |
| Hubraum/ cm³ | 7698 | 7698 |
|
Zylinder/Turbo/ Interc. |
6/T/I | 6/T/I |
|
Nennleistung Kw/PS (ECE R120) |
230/313 | 260/354 |
| Abgasnachbehandlung | serie | serie |
| Motorregelung | elektronisch | elektronisch |
| Kraftstofftank/ l |
650 (750) |
650 (750) |
| AdBluetank/l | 57 | 57 |
| Antrieb | ||
| Fahrantrieb | Hydrost. | Hydrost. |
| Fahrstufen | 3 | 3 |
| Geschwindigkeit Km/h | 0-25 | 0-25 |
| Allradantrieb | optional | optional |
| Standardschneidwerke (C430-C490) (CERIO 560-CERIO930) | ||
| Schnittbreiten/ m | 4,32-9,22 | 4,32-9,22 |
| Klappbare Halmteiler | serie | serie |
|
Schnittfrequenz (Hübe/min) |
C=1120 CERIO=1156 |
C=1120 CERIO=1156 |
|
Hydraulische Reversierung |
serie | serie |
|
Haspelantrieb (u/min) |
hydrostat. (8-60) |
hydrostat. (8-60) |
| Bodenanpassung "Contour" |
serie |
serie |
|
Schneidmanagement "AutoContour" |
optional |
optional |
|
Haspeldrehzahl-automatik |
serie |
serie |
|
Haspelausrichtungs- automatik |
serie |
serie |
|
Automatische Parkposition |
nur CERIO |
nur CERIO |
|
Automatische Arbeitsposition |
nur CERIO |
nur CERIO |
| Vorsatzangebote | ||
| VARIO Schneidwerke | V500-V930 | V500-V930 |
| Rapsvorsatz |
nicht bei CERIO |
nicht bei CERIO |
| MaxFlex | 560-930 |
560-930 |
| MaxFlo | 900/1050 |
900/1050 |
| Klappbare Schneidwerke | C450/C540 | C450/C540 |
| SwathUp | 450 | 450 |
| Sunspeed | 8/12-Reihig | 8/12-Reihig |
| Maispflücker | 6/8-Reihig | 6/8-Reihig |
| Dreschsystem | ||
|
Beschleuniger- dreschwerk (APS) |
serie | serie |
| Multicrop | serie | serie |
| Dreschtrommel Ø/cm | 45 | 45 |
| Vorabscheidertrommel Ø/cm | 45 | 45 |
| Trommelbreite/ m | 1,32 | 1,58 |
|
Trommeldrehzahl (u/min) |
650-1400 (300-1400) |
650-1400 (300-1400) |
|
Umschlingungswinkel Vorabscheidung/° |
60 |
60 |
|
Umschlingungswinkel Dreschkorb/ ° |
151 |
151 |
|
Steinfangmulde |
serie |
serie |
| Restkornabscheidung | ||
| Restkornabscheidung | Rotor | Rotor |
| Rotor RotoPlus | 1 | 1 |
| Rotorenlänge/ m | 4,2 | 4,2 |
| Rotoren Ø/cm | 57 | 57 |
|
Rotorendrehzahl (U/min) |
530/630/720/ 820/920 |
530/630/720/ 820/920 |
|
Stufenantrieb |
370/430/460 |
370/430/460 |
|
Rotorendrehzahl (Variator) |
480-920 |
480-920 |
|
Reinigung |
||
| Gebläse |
Turbine 4-fach |
Turbine 6-fach |
| Gebläseverstellung | elektrisch | elektrisch |
| Gegenläufiger Siebkasten | serie | serie |
| 3D Reinigung | optional | optional |
| Überkehr zur Dreschtrommel | serie | serie |
| Siebfläche gesamt/ m² | 4,7 | 5,65 |
| Korntank | ||
|
Korntankinhalt/l |
9000 | 11000 |
|
Entleerleistung (l/s) |
105 | 105 |
|
Überladehöhe/ m |
4,09 | 4,09 |
|
Ertragsmessgerät |
optional | optional |
|
Kamera am Abtankrohr |
optional | optional |
|
Strohmanagement |
||
|
SpecialCut 80 Messer |
- | serie |
|
SpecialCut 68 Messer |
serie | - |
|
Spreuverteiler HD |
optional | optional |
| ActiveSpreader | optional | optional |
| Betriebs- und Datenmanagement | ||
| Telematics | serie | serie |
| Auftragsmanagement | optional | optional |
| Ertragskartierung | optional | optional |
| Fahrerassistenzsysteme | ||
| DynamicPower | serie | serie |
| AutoCropFlow | optional | optional |
| AutoSlope | optional | optional |
| GPS-/Laser-/Auto-Pilot | optional | optional |
|
Abmessungen und Gewicht |
||
|
Transporthöhe/ m |
3,86 | 3,86 |
|
Gewicht/ kg (Montana) |
14800 (15700) |
15300 (16300) |
|
Komfort- und Zusatzausrüstung |
||
| Multifunktiosgriff | serie | serie |
| Komfortkabine | serie | serie |
| Gefederter Luftsitz | serie | serie |
| Klimaautomatik | serie | serie |
| CEBIS Bord Information | serie | serie |
| CEBIS Heckkamera | serie | |
| LED Arbeitsscheinwerfer | serie | serie |
| Seitenausleuchtung | serie | serie |
| Korntankbeleuchtung | serie | serie |
| Beleuchtete Serviceklappen | serie | serie |
| Montana Ausführung | optional | optional |
Claas Tucano 550, 560, 570, 580 technische Daten
| Modell |
Tucano 550 |
Tucano 560 |
Tucano
570 |
Tucano 580 |
| Baujahr | 2019- | 2019- | 2019- | 2019- |
| Motor | ||||
| Motorhersteller | MB | MB | MB | MB |
| Motortyp | OM926LA | OM926LA | OM926LA | OM926LA |
| Hubraum/ cm³ | 7698 | 7698 | 7698 | 7698 |
|
Zylinder/Turbo/ Interc. |
6/T/I |
6/T/I | 6/T/I | 6/T/I |
|
Nennleistung Kw/PS (ECE R120) |
230/313 |
260/354 | 260/354 | 280/381 |
| Abgasnachbehandlung | serie | serie | serie | serie |
| Motorregelung | elektronisch | elektronisch | elektronisch | elektronisch |
| Kraftstofftank/ l |
650 (750) |
650 (750) |
650 (750) |
650 (750) |
| AdBluetank/l | 57 | 57 | 57 | 57 |
| Antrieb | ||||
| Fahrantrieb | Hydrost. | Hydrost. | Hydrost. | Hydrost. |
| Fahrstufen | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-25 | 0-25 | 0-25 | 0-25 |
| Allradantrieb | optional | optional | optional | optional |
| Standardschneidwerke (CERIO 560-CERIO930) | ||||
| Schnittbreiten/ m | 5,56-9,22 | 5,56-9,22 | 5,56-9,22 | 5,56-9,22 |
| Klappbare Halmteiler | serie | serie | serie | serie |
|
Schnittfrequenz (Hübe/min) |
1156 |
1156 |
1156 |
1156 |
|
Hydraulische Reversierung |
serie |
serie | serie | serie |
|
Haspelantrieb (u/min) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
hydrostat. (8-60) |
| Bodenanpassung "Contour" | serie |
serie |
serie |
serie |
|
Schneidmanagement "AutoContour" |
optional |
optional |
optional |
optional |
|
Haspeldrehzahl-automatik |
serie |
serie |
serie |
serie |
|
Haspelausrichtungs- automatik |
serie |
serie |
serie |
serie |
|
Automatische Parkposition |
serie |
serie |
serie |
serie |
|
Automatische Arbeitsposition |
serie |
serie |
serie |
serie |
| Vorsatzangebote | ||||
| VARIO Schneidwerke | V500-V930 | V500-V930 | V500-V930 | V500-V930 |
| MaxFlex | 560-930 | 560-930 | 560-930 |
560-930 |
| MaxFlo | 900/1050 | 900/1050 | 900/1050 |
900/1050 |
| Klappbare Schneidwerke | C450/C540 | C450/C540 | C450/C540 | C450/C540 |
| SwathUp | 450 | 450 | 450 | 450 |
| Sunspeed | 8/12-Reihig | 8/12-Reihig | 8/12-Reihig | 8/12-Reihig |
| Maispflücker | 6/8-Reihig | 6/8-Reihig | 6/8-Reihig | 6/8-Reihig |
| Dreschsystem | ||||
|
Beschleuniger- dreschwerk (APS) |
serie |
serie | serie | serie |
| Multicrop | serie | serie | serie | serie |
| Dreschtrommel Ø/cm | 45 | 45 | 45 | 45 |
| Vorabscheidertrommel Ø/cm | 45 | 45 | 45 | 45 |
| Trommelbreite/ m | 1,32 | 1,32 | 1,58 | 1,58 |
|
Trommeldrehzahl (u/min) |
650-1400 (300-1400) |
650-1400 (300-1400) |
650-1400 (300-1400) |
650-1400 (300-1400) |
|
Umschlingungswinkel Vorabscheidung/° |
60 |
60 |
60 |
60 |
|
Umschlingungswinkel Dreschkorb/ ° |
151 |
151 |
151 |
151 |
|
Steinfangmulde |
serie |
serie |
serie |
serie |
| Restkornabscheidung | ||||
| Restkornabscheidung | Rotor | Rotor | Rotor | Rotor |
| Rotor RotoPlus | 1 | 1 | 1 | 1 |
| Rotorenlänge/ m | 4,2 | 4,2 | 4,2 | 4,2 |
| Rotoren Ø/cm | 57 | 57 | 57 | 57 |
|
Rotorendrehzahl (U/min) |
530/630/720/ 820/920 |
530/630/720/ 820/920 |
530/630/720/ 820/920 |
530/630/720/ 820/920 |
|
Stufenantrieb |
370/430/460 |
370/430/460 |
370/430/460 |
370/430/460 |
|
Rotorendrehzahl (Variator) |
480-920 |
480-920 |
480-920 |
480-920 |
|
Reinigung |
||||
| Gebläse |
Turbine 4-fach |
Turbine 4-fach |
Turbine 6-fach |
Turbine 6-fach |
| Gebläseverstellung | elektrisch | elektrisch | elektrisch | elektrisch |
| Gegenläufiger Siebkasten | serie | serie | serie | serie |
| 3D Reinigung | optional | optional | optional | optional |
| Überkehr zur Dreschtrommel | serie | serie | serie | serie |
| Siebfläche gesamt/ m² | 4,7 | 4,7 | 5,65 | 5,65 |
| Korntank | ||||
|
Korntankinhalt/l |
9000 |
9000 | 11000 | 11000 |
|
Entleerleistung (l/s) |
105 |
105 | 105 | 105 |
|
Überladehöhe/ m |
4,09 |
4,09 | 4,09 | 4,09 |
|
Ertragsmessgerät |
optional |
optional | optional | optional |
|
Kamera am Abtankrohr |
optional |
optional | optional | optional |
|
Strohmanagement |
||||
|
SpecialCut 80 Messer |
- |
- | serie | serie |
|
SpecialCut 68 Messer |
serie |
serie | - | - |
|
Spreuverteiler HD |
optional |
optional | optional | optional |
| ActiveSpreader | optional | optional | optional | optional |
| Betriebs- und Datenmanagement | ||||
| Telematics | serie | serie | serie | serie |
| Auftragsmanagement | optional | optional | optional | optional |
| Ertragskartierung | optional | optional | optional | optional |
| Fahrerassistenzsysteme | ||||
| DynamicPower | serie | serie | serie | serie |
| AutoCropFlow | optional | optional | optional | optional |
| AutoSlope | optional | optional | optional | optional |
| GPS-/Laser-/Auto-Pilot | optional | optional | optional | optional |
|
Abmessungen und Gewicht |
||||
|
Transporthöhe/ m |
3,86 |
3,86 | 3,86 | 3,86 |
|
Gewicht/ kg (Montana) |
14800 (15700) |
14800 (15700) |
15300 (16300) |
15300 (16300) |
|
Komfort- und Zusatzausrüstung |
||||
| Multifunktiosgriff | serie | serie | serie | serie |
| Komfortkabine | serie | serie | serie | serie |
| Gefederter Luftsitz | serie | serie | serie | serie |
| Klimaautomatik | serie | serie | serie | serie |
| CEBIS Bord Information | serie | serie | serie | serie |
| CEBIS Heckkamera | serie | serie | serie | serie |
| LED Arbeitsscheinwerfer | serie | serie | serie | serie |
| Seitenausleuchtung | serie | serie | serie | serie |
| Korntankbeleuchtung | serie | serie | serie | serie |
| Beleuchtete Serviceklappen | serie | serie | serie | serie |
| Montana Ausführung | optional | optional | optional | optional |
Claas Lexion 405, 410, 415, 420, 430 (Evolution) technische Daten
| Modell | Lexion 405 | Lexion 410 |
Lexion 410 Evolution |
Lexion 415 | Lexion 420 |
Lexion 420 Evolution |
Lexion 430 |
Lexion 430 Evolution |
| Baujahr | 1997-01 | 1997-01 | 2001-03 | 1997-01 | 1997-01 | 2001-03 | 1997-01 | 2001-03 |
| Motor | ||||||||
| Motorhersteller | Perkins |
Perkins |
CAT | Perkins | Mercedes | CAT | Mercedes | CAT |
| Motortyp |
1006.60 TW |
1006.60 TA |
3126 B |
1006.60 TA |
OM366LA | 3126B | OM366LA | 3126B |
| Hubraum/ cm³ | 5980 | 5980 | 7200 | 5980 | 5958 | 7200 | 5958 | 7200 |
| Zylinder/Turbo/Interc. | 6/T | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I |
|
Leistung Kw/PS (DIN) |
125/170 | 140/190 | 143/195 | 147/200 | 162/220 | 162/220 | 176/240 | 192/260 |
| Kraftstofftank/ l | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Antrieb | ||||||||
| Fahrantrieb | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat |
| Gangzahl | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 |
| Schneidwerk | ||||||||
| Schnittbreiten/ m | 4,5/5,4 | 4,5/5,4 | 4,5/5,4 | 4,5/5,4/6,0 | 4,5/5,4/6,0 | 4,5/5,4/6,0 | 4,5/5,4/6,0 | 5,4/6,0/7,5 |
| Haspel Ø/cm | 112 | 112 | 112 | 112 | 112 | 112 | 112 | 112 |
| Dreschsystem inkl. Restkornabscheidung und Reinigung | ||||||||
| Dreschtrommel Ø/cm | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
|
Vorabscheidertrommel Ø/cm |
38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 |
| Dreschtrommelbreite/ m | 1,42 | 1,42 | 1,42 | 1,42 | 1,42 | 1,42 | 1,42 | 1,42 |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Schüttlerfläche/ m² | 5,54 | 5,54 | 6,25 | 6,25 | 6,25 | 6,25 | 6,25 | 6,25 |
| Länge der Schüttler/ m | 3,9 | 3,9 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 |
| Siebfläche gesamt/ m² | 4,4 | 4,4 | 4,4 | 4,8 | 4,8 | 4,8 | 4,8 | 4,8 |
| Korntank | ||||||||
| Inhalt/ l | 5500 | 6300 | 6300 | 6500 | 7300 | 7300 | 7800 | 7800 |
| Überladehöhe/ m | 4,24 | 4,24 | 4,24 | 4,24 | 4,24 | 4,24 | 4,24 | 4,24 |
| Abmessungen und Gewicht | ||||||||
| Gesamtlänge mit Vorsatz/ m | 10,64 | 10,64 | 10,64 | 10,64 | 10,64 | 10,64 | 10,64 | 10,64 |
|
Transporthöhe/ m |
3,85 | 3,85 | 3,85 | 3,85 | 3,85 | 3,85 | 3,85 | 3,85 |
| Gewicht ohne Vorsatz/ kg | 11000 | 11000 | 11000 | 11800 | 11800 | 11800 | 11800 | 11800 |
| Standardbereifung vorne | 650R32 | 800/65R32 | 800/65R32 | 800/65R32 | 800/65R32 |
800/65R32 |
800/65R32 |
800/65R32 |
|
Standardbereifung hinten |
500/70-24 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 |
Claas Lexion 440, 450, 460, 470, 480 Evolution technische Daten
| Modell | Lexion 440 |
Lexion 440 Evolution |
Lexion 450 |
Lexion 450 Evolution |
Lexion 460 |
Lexion 460 Evolution |
Lexion 470 Evolution |
Lexion 480 |
Lexion 480 Evolution |
| Baujahr | 1997-01 | 2001-03 | 1997-01 | 2001-03 | 1997-01 | 2001-03 | 2001-03 | 1996-01 | 2001-03 |
| Motor | |||||||||
| Motorhersteller | Perkins |
CAT |
MB | CAT | MB | CAT | CAT | MB | CAT |
| Motortyp |
1306-9TA |
3126B |
OM401LA |
C9 |
OM401LA | C9 | C9 | OM441LA | C12 |
| Hubraum/ cm³ | 8685 | 7200 | 9570 | 8800 | 9570 | 8800 | 8800 | 10964 | 11946 |
| Zylinder/Turbo/Interc. | 6/T/I | 6/T/I | V6/T/I | 6/T/I | V6/T/I | 6/T/I | 6/T/I | V6/T/I | 6/T/I |
|
Leistung Kw/PS (DIN) |
184/250 | 192/260 | 202/275 | 211/286 | 221/300 | 235/320 | 235/320 | 294/400 | 302/412 |
| Kraftstofftank/ l | 500 | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 830 |
| Antrieb | |||||||||
| Fahrantrieb | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat |
| Fahrstufen | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 |
| Schneidwerk | |||||||||
| Schnittbreiten/ m |
5,4/6,0/ 6,6 |
5,4/6,0/ 6,6 |
6,0/6,6/ 7,5 |
6,0/6,6/ 7,5 |
6,0/6,6/ 7,5 |
6,0/6,6/ 7,5 |
6,0/6,6/ 7,5 |
6,0/6,6/ 7,5 |
6,0/6,6/ 7,5 |
| klappbare Halmteiler |
serie |
serie |
serie |
serie |
serie |
serie |
serie |
serie |
serie |
| Schnittfrequenz (Hübe/min) | 1120 | 1120 | 1120 | 1120 | 1120 | 1120 | 1120 | 1120 | 1120 |
| Haspel Ø/cm | 112 | 112 | 112 | 112 | 112 | 112 | 112 | 112 | 112 |
|
Haspeldrehzahleinstellung (u/min) |
Elektrisch (12-47) |
Elektrisch (12-47) |
Elektrisch (12-47) |
Elektrisch (12-47) |
Elektrisch (12-47) |
Elektrisch (12-47) |
Elektrisch (12-47) |
Elektrisch (12-47) |
Elektrisch (12-47) |
|
AutoContour |
serie |
serie |
serie |
serie |
serie |
serie |
serie |
serie |
serie |
|
Haspeldrehzahlautomatik |
optional |
optional |
optional |
optional |
optional |
optional |
optional |
optional |
optional |
|
Haspelhöhenvorwahl |
optional |
optional |
optional |
optional |
optional |
optional |
optional |
optional |
optional |
| Dreschsystem inkl. Restkornabscheidung | |||||||||
| Beschleuniger | serie | serie | serie | serie | serie | serie | serie | serie | serie |
| Vorabscheidetrommel Ø/cm | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 |
| Dreschtrommel Ø/cm | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Dreschtrommelbreite/ m | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
|
Umschlingungswinkel Vorabscheidekorb/ ° |
90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
|
Umschlingungswinkel Dreschkorb/ ° |
142 | 142 | 142 | 142 | 142 | 142 | 142 | 142 | 142 |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | 2 Rotoren | 2 Rotoren | 2 Rotoren |
| Schüttlerfläche/ m² | 7,48 | 7,48 | 7,48 | 7,48 | 7,48 | 7,48 | - | - | - |
| Länge der Schüttler/ m | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | - | - | - |
| Rotordrehzhal u/min | - | - | - | - | - | - |
(500)/640/ 800/960 |
(500)/640/ 800/960 |
(500)/640/ 800/960 |
| Rotorenlänge/ m | - | - | - | - | - | - |
3,7 |
3,7 |
3,7 |
| Rotorendurchmesser/ cm | - | - | - | - | - | - |
44,5 |
44,5 |
44,5 |
| Reinigung | |||||||||
| Geteilter Siebkasten | serie | serie | serie | serie | serie | serie | serie | serie | serie |
| Gebläse | Turbine | Turbine | Turbine | Turbine | Turbine | Turbine | Turbine | Turbine | Turbine |
|
Doppelte Fallstufe, druckwindbelüftet |
serie | serie | serie | serie | serie | serie | serie | serie | serie |
|
3D Reinigung |
optional | optional | optional | optional | optional | optional | optional | optional | optional |
|
Überkehrrückführung zum Beschleuniger |
serie | serie | serie | serie | serie | serie | serie | serie | serie |
|
Korntank |
|||||||||
| Inhalt/l | 5500 | 6300 | 6300 | 6500 | 7300 | 7300 | 7800 | 10500 | 10500 |
| Entleerleistung (l/s) | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Ertragsmessgerät Quantimeter | optional | optional | optional | optional | optional | optional | optional | optional | optional |
| Überladehöhe/ m | 4,53 | 4,53 | 4,53 | 4,53 | 4,53 | 4,53 | 4,53 | 4,53 | 4,53 |
| Strohmanagement | |||||||||
|
Strohhäcksler mit Verteilergebläse |
optional | optional | optional | optional | optional | optional | optional | optional | optional |
|
Abmessungen und Gewicht |
|||||||||
|
Gesamtlänge ohne Vorsatz/ m |
8,44 | 8,44 | 8,44 | 8,44 | 8,44 | 8,44 | 8,44 | 8,44 | 8,44 |
|
Transportöhe/ m |
3,87 | 3,87 | 3,87 | 3,87 | 3,87 | 3,87 | 3,87 | 3,87 | 3,87 |
| Gewicht ohne Vorsatz/ kg | 11000 | 11000 | 11000 | 14000 | 14000 | 14000 | 14000 | 14000 | 14000 |
| Standardbereifung vorne | 650R32 | 800/65R32 | 800/65R32 | 800/65R32 | 800/65R32 |
800/65R32 |
800/65R32 |
800/65R32 |
800/65R32 |
|
Standardbereifung hinten |
500/70-24 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 |
|
Komfort- und Zusatzausrüstung |
|||||||||
|
Claas VistaCab |
serie | serie | serie | serie | serie | serie | serie | serie | serie |
|
Klimaanlage und Heizung |
serie | serie | serie | serie | serie | serie | serie | serie | serie |
|
Luftgefederter Sitz |
serie | serie | serie | serie | serie | serie | serie | serie | serie |
|
Multifunktionsgriff mit 10 Bedienungen |
serie | serie | serie | serie | serie | serie | serie | serie | serie |
|
CEBIS Kontrollsystem |
serie | serie | serie | serie | serie | serie | serie | serie | serie |
|
Claas 4-Trac System |
optional | optional | optional | optional | optional | optional | optional | optional | optional |
|
Maispflücker 6/8-Reihig |
optional | optional | optional | optional | optional | optional | optional | optional | optional |
|
Claas AutoPilot |
optional | optional | optional | optional | optional | optional | optional | optional | optional |
|
Schneidwerkswagen |
optional | optional | optional | optional | optional | optional | optional | optional | optional |
Claas Lexion 510, 520, 530, 540C, 540, 550, 560 technische Daten
| Modell | Lexion 510 |
Lexion 520 |
Lexion 530 |
Lexion 540 C |
Lexion 540 |
Lexion 550 |
Lexion 560 |
Lexion 560 |
| Baujahr | 2003-10 | 2003-10 | 2003-10 | 2003-10 | 2003-10 | 2003-10 | 2003-05 | 2003-10 |
| Motor | ||||||||
| Motorhersteller | CAT |
CAT |
CAT | CAT | CAT | CAT | CAT | CAT |
| Motortyp |
3126B/ C6.6 |
3126B/ C6.6 |
3126B/ C6.6 |
3126B/ C6.6 |
3126B/ C6.6 |
C9 | C10 | C13 |
| Hubraum/ cm³ |
7200/ 6600 |
7200/ 6600 |
7200/ 6600 |
7200/ 6600 |
7200/ 6600 |
8800 | 10300 | 12500 |
| Zylinder/Turbo/Interc. | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I |
|
Leistung Kw/PS (ECE R24) |
162/220 | 192/260 |
211/286 (217/295) |
192/260 |
211/286 (217/295) |
235/320 (243/330) |
250/340 | 265/360 |
| Kraftstofftank/ l | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 |
| Antrieb | ||||||||
| Fahrantrieb | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. | Hydrost. |
| Fahrbereiche | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 |
| Allradantrieb | optional | optional | optional | optional | optional | optional | optional | optional |
| Schneidwerk (C450-C900) | ||||||||
| Schnittbreiten/ m | 4,55-9,12 | 4,55-9,12 | 4,55-9,12 | 4,55-9,12 | 4,55-9,12 | 4,55-9,12 | 4,55-9,12 | 4,55-9,12 |
| Klappbare Halmteiler | serie | serie | serie | serie | serie | serie | serie | serie |
| Schnittfrequenz (Hübe/min) | 1120 | 1120 | 1120 | 1120 | 1120 | 1120 | 1120 | 1120 |
|
Hydraulische Reversierung |
serie | serie | serie | serie | serie | serie | serie | serie |
|
Haspelantrieb (u/min) |
Hydrost. (8-60) |
Hydrost. (8-60) |
Hydrost. (8-60) |
Hydrost. (8-60) |
Hydrost. (8-60) |
Hydrost. (8-60) |
Hydrost. (8-60) |
Hydrost. (8-60) |
| AutoContour | serie | serie | serie | serie | serie | serie | serie | serie |
| Haspeldrehzahlregelung | serie | serie | serie | serie | serie | serie | serie | serie |
| Autmoatische Haspelhöhe | serie | serie | serie | serie | serie | serie | serie | serie |
| LaserPilot Li+Re | optional | optional | optional | optional | optional | optional | optional | optional |
| GPS Pilot | optional | optional | optional | optional | optional | optional | optional | optional |
|
Vario Schneidwerk (V540-V900) |
optional | optional | optional | optional | optional | optional | optional | optional |
|
Dreschsytem inkl. Restkornabscheidung |
||||||||
| Beschleunigersystem (APS) | serie | serie | serie | serie | serie | serie | serie | serie |
| MultiCrop | serie | serie | serie | serie | serie | serie | serie | serie |
| Dreschtrommel Ø/cm | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
|
Beschleunigertrommel Ø/cm |
45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Dreschtrommelbreite/ m | 1,42 | 1,42 | 1,42 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
|
Trommeldrehzahl u/min (mit Reduziergetriebe) |
395-1150 (166-483) |
395-1150 (166-483) |
395-1150 (166-483) |
395-1150 (166-483) |
395-1150 (166-483) |
395-1150 (166-483) |
395-1150 (166-483) |
395-1150 (166-483) |
|
Umschlimgungswinkel Dreschkorb/ ° |
142 | 142 | 142 | 142 | 142 | 142 | 142 | 142 |
|
Hauptdreschkorbfläche/ m² |
1,06 | 1,06 | 1,06 | 1,26 | 1,26 | 1,26 | 1,26 | 1,26 |
| Restkornabscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl Schüttler | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 |
| Schüttlerfläche/ m² | 6,25 | 6,25 | 6,25 | 7,48 | 7,48 | 7,48 | 7,48 | 7,48 |
| Abscheidefläche/ m² | 8,23 | 8,23 | 8,23 | 9,85 | 9,85 | 9,85 | 9,85 | 9,85 |
| Länge der Schüttler/ m | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 |
| Multifinger Separator | serie | serie | serie | serie | serie | serie | serie | serie |
| Reinigung | ||||||||
| Gebläse |
Tonnen- Gebläse |
Turbine 4fach |
Turbine 4fach |
Turbine 6fach |
Turbine 6fach |
Turbine 6fach |
Turbine 6fach |
Turbine 6fach |
| Gebläseverstellung | e.Hydr. | e.Hydr. | e.Hydr. | e.Hydr. | e.Hydr. | e.Hydr. | e.Hydr. | e.Hydr. |
|
Doppelte Fallstufe inkl. Druckwind |
serie | serie | serie | serie | serie | serie | serie | serie |
|
Geteilter Siebkasten (gegenläufig) |
serie | serie | serie | serie | serie | serie | serie | serie |
| 3D Reinigung | optional | optional | optional | optional | optional | optional | optional | optional |
| Gesamtsiebfläsche/ m² | 4,4 | 4,8 | 4,8 | 5,8 | 5,8 | 5,8 | 5,8 | 5,8 |
|
Überkehrung zum Beschleuniger |
serie | serie | serie | serie | serie | serie | serie | serie |
|
Korntank |
||||||||
| Inhalt/ l | 7300 | 7800 | 8600 | 8100 | 8600 | 9600 | 10500 | 10500 |
| Entleerleistung (l/s) | 70 | 70 | 70 | 100 | 100 | 100 | 100 | 100 |
|
Ertragsmessgerät (Quantimeter) |
optional | optional | optional | optional | optional | optional | optional | optional |
|
Überladehöhe/ m |
4,24 | 4,24 | 4,24 | 4,24 | 4,24 | 4,24 | 4,24 | 4,24 |
|
Strohmanagement |
||||||||
| SpecialCut II 88 Messer | optional | optional | optional | optional | optional | optional | optional | optional |
| SpecialCut I 64 Messer | serie | serie | serie | serie | serie | serie | serie | serie |
| Hydraulische Umstellung | serie | serie | serie | serie | serie | serie | serie | serie |
| Spreuverteiler horizontal | optional | optional | optional | optional | optional | optional | optional | optional |
| Fahrwerk | ||||||||
|
Seitenhangausgleich |
- |
serie bei (Montana) |
serie bei (Montana) |
- | - | serie | serie | serie |
| Raupenlaufwerk | - | - | - | - | - | - | (TerraTrac) | (TerraTrac) |
| Gesamtlänge mit Vorsatz/cm | 1064 | 1064 | 1064 | 1064 | 1064 | 1064 | 1064 | 1064 |
|
Höhe/cm |
387 | 387 | 387 | 387 | 387 | 387 | 387 | 387 |
| Gewicht/Kg ohne Vorsatz | 11000 | 11800 | 13500 | 14000 | 14100 | 14200 | 14500 | 14500 |
| Korntankinhalt/ l | 7300 | 7800 | 8600 | 8100 | 8600 | 9600 | 10500 | 10500 |
| Überladehöhe/ cm | 424 | 424 | 424 | 424 | 424 | 424 | 424 | 424 |
| Standardbereifung vorne | 650R32 | 800/65R32 | 800/65R32 | 800/65R32 | 800/65R32 |
800/65R32 |
800/65R32 |
800/65R32 |
|
Standardbereifung hinten |
500/70-24 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 |
|
Komfort- und Zusatzausstattung |
||||||||
|
VistaCab |
serie | serie | serie | serie | serie | serie | serie | serie |
| Luftgefederter Sitz | serie | serie | serie | serie | serie | serie | serie | serie |
|
Klimaautomatik |
serie | serie | serie | serie | serie | serie | serie | serie |
|
Bordinformationssystem (Cebis) |
serie | serie | serie | serie | serie | serie | serie | serie |
| Xenon Vorfeldbeleuchtung | serie | serie | serie | serie | serie | serie | serie | serie |
| Maispflücker optional | 6/8-Reihig | 6/8-Reihig | 6/8-Reihig | 6/8-Reihig | 6/8-Reihig | 6/8-Reihig | 6/8-Reihig | 6/8-Reihig |
Claas Lexion 570, 580 technische Daten
| Modell | Lexion 570 |
Lexion 570 C |
Lexion 570 (Montana) (TerraTrac) |
Lexion 580 |
Lexion 580 (Montana) (TerraTrac) |
| Baujahr | 2003-05 | 2005-07 | 2005-10 | 2003-05 | 2005-10 |
| Motor | |||||
| Motorhersteller | CAT |
CAT |
CAT | Daimler | Mercedes |
| Motortyp | C12 | C13 | C13 | OM512LA |
OM512LA |
| Hubraum/ cm³ |
11946 |
12500 |
12500 |
15928 |
15928 |
| Zylinder/Turbo/Interc. | 6/T/I | 6/T/I | 6/T/I | V8/T/I | V8/T/I |
|
Leistung Kw/PS (DIN) |
295/401 | 288/390 | 313/425 | 353/480 | 368/500 |
| Kraftstofftank/ l | 800 | 800 | 800 | 980 | 980 |
| Antrieb | |||||
| Fahrantrieb | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat |
| Fahrbereiche | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 | 0-26,5 |
| Schneidwerk (C600, C660, C750, C900) | |||||
| Schnittbreiten/ m | 6,07-9,12 | 6,07-9,12 | 6,07-9,12 | 6,07-9,12 | |
| Klappbare Halmteiler | serie | serie | serie | serie | serie |
| Schnittfrequenz (Hübe/Min.) | 1120 | 1120 | 1120 | 1120 | 1120 |
| Reversierung Hydraulisch | serie | serie | serie | serie | serie |
|
Haspelantrieb (u/min) |
Hydrost. (8-60) |
Hydrost. (8-60) |
Hydrost. (8-60) |
Hydrost. (8-60) |
Hydrost. (8-60) |
| Haspel Ø/cm | 112 | 112 | 112 | 112 | 112 |
| AutoContour II | (1) | serie | serie | (1) | serie |
| Haspeldrehzahlregelung | serie | serie | serie | serie | serie |
| Haspelhöhe Automatisch | serie | serie | serie | serie | serie |
| Laserpilot Li+Re | optional | optional | optional | optional | optional |
| GPS Pilot | optional | optional | optional | optional | optional |
| Vario Schneidwerk |
optional (V600-V900) |
optional (V600-V900) |
optional (V600-V900) |
optional (V600-V900) |
optional (V600-V900) |
| Dreschsystem | |||||
| Beschleuniger (APS) | serie | serie | serie | serie | serie |
| Multicrop | serie | serie | serie | serie | serie |
| Dreschtrommel Ø/cm | 60 | 60 | 60 | 60 | 60 |
| Beschleunigertrommel Ø/cm | 45 | 45 | 45 | 45 | 45 |
| Dreschzylinder Breite/ m | 1,42 | 1,42 | 1,42 | 1,7 | 1,7 |
|
Trommeldrehzahl (u/min) (Reduziergetriebe) |
395-1150 (166-483) |
395-1150 (166-483) |
395-1150 (166-483) |
395-1150 (166-483) |
395-1150 (166-483) |
|
Umschlingungswinkel Dreschkorb/ ° |
142 |
142 |
142 |
142 |
142 |
|
Hauptdreschkorbfläche/ m² |
1,06 |
1,06 |
1,06 |
1,26 |
1,26 |
| Restkornabscheidung | |||||
| Art der Abscheidung | 2 Rotoren | 2 Rotoren | 2 Rotoren | 2 Rotoren | 2 Rotoren |
| Rotorenlänge/ m | 4,2 | 4,2 | 4,2 | 4,2 | 4,2 |
| Rotoren Ø/cm | 44,5 | 44,5 | 44,5 | 44,5 | 44,5 |
| Rotorendrehzahl u/min |
500/640/800 (962) |
500/640/800 (962) |
500/640/800 (962) |
640/800/960 (300/500) |
640/800/960 (300/500) |
| Mit Variator u/min | 350-1010 | 350-1010 | 350-1010 | 360-1050 | 360-1050 |
| Reinigung | |||||
| Jet-Stream Reinigung | serie | serie | serie | - | - |
| Turbine 6fach | serie | serie | serie | serie | serie |
|
Doppelte Fallstufe, druckwindbelüftet |
serie | serie | serie | serie | serie |
|
Geteilter Siebkasten, gegenläufig |
serie | serie | serie | serie | serie |
| 3D Reinigung | optional | optional | optional | optional | optional |
| Gesamtsiebfläche/ m² | 5,1 | 5,1 | 5,1 | 5,8 | 5,8 |
| Überkehr zum Beschleuniger | serie | serie | serie | serie | serie |
| Korntank | |||||
| Inhalt/ l | 9600 | 9600 |
10500 (9600) |
10500 | 10500 |
| Entladeleistung (l/s) | 100 | 100 | 100 | 100 | 100 |
|
Ertragsmessgerät (Quantimeter) |
optional | optional | optional | optional | optional |
| Überladehöhe/m | 4,45 | 4,45 | 4,45 | 4,45 | 4,45 |
| Strohmanagement | |||||
| SpecialCut II Radialverteiler | - | - | - | serie | serie |
| SpecialCut II Häcksler | optional | optional | optional | - | - |
| Umstellung | Hydraulisch | Hydraulisch | Hydraulisch | Hydraulisch | Hydraulisch |
| Spreuverteiler | optional | optional | optional | - | - |
| Streuwurfgebläse mit Radialverteiler | optional | optional | optional | serie | serie |
| Fahrwerk | |||||
| Seiten-/Längsausgleich | - | - | Montana | - | - |
| Raupenlaufwerk | - | - | Terratrac | - | Terratrac |
| Allradantrieb | optional | optional | optional | optional | optional |
| Abmessungen und Gewicht | |||||
| Gesamtlänge/ m | 10,25 | 10,25 | 10,25 | 10,25 | 10,25 |
|
Transporthöhe/ m |
3,87 | 3,87 | 3,87 | 3,87 | 3,87 |
| Gewicht ohne Vorsatz/ kg | 14950 | 15300 | 15500 | 16500 | 16500 |
| Standardbereifung vorne | 900/60R32 | 900/60R32 | 900/60R32 | 900/60R32 | 900/60R32 |
|
Standardbereifung hinten |
600/55- 26.5 |
600/55- 26.5 |
600/55- 26.5 |
600/55- 26.5 |
600/55- 26.5 |
| Komfort- und Zusatzausstattung | |||||
|
VistaCab |
serie | serie | serie | serie | serie |
|
Klimaautomatik |
serie | serie | serie | serie | serie |
|
Bordinformation CEBIS |
serie | serie | serie | serie | serie |
|
Arbeitslicht inkl. Xenon |
serie | serie | serie | serie | serie |
|
Fahrersitz luftgefedert |
serie | serie | serie | serie | serie |
|
Maisvorsatz 6/8-Reihig |
optional | optional | optional | optional | optional |
|
Schneidwerkswagen |
optional | optional | optional | optional | optional |
Claas Lexion 600 technische Daten
| Modell |
Lexion 600 |
| Baujahr | 2005-10 |
| Motor | |
| Motorhersteller | Mercedes |
| Motortyp |
OM502 LA |
| Hubraum/ cm³ |
15928 |
| Zylinder/Turbo/Interc. | V8/T/I |
|
Leistung Kw/PS (ECE R24) |
409/556 |
| Kraftstofftank/ l | 980 |
| Antrieb | |
| Fahrantrieb | Hydrostat |
| Fahrstufen | 2 |
| Geschwindigkeit Km/h | 0-30,0 |
|
Schneidwerk (C900, C750) |
|
| Schnittbreiten/ m | 7,6-10,56 |
| klappbarer Halmteiler | serie |
| Schnittfrequenz (Hübe/min) | 1120 |
| Hydraulische Reversierung | serie |
|
Haspelantrieb (u/min) |
Hydrostatisch (8-60) |
| Haspel Ø/cm | 112 |
| AutoContour II | serie |
| Haspeldrehzahlregelung | serie |
| Automatische Haspelhöhe | serie |
| Laserpilot Li+Re | serie |
| GPS + Cruise Pilot | optional |
|
Vario Schneidwerk (V750-V1050) |
optional |
|
Dreschsytem inkl. Restkornabscheidung |
|
| Dreschtrommel Ø/cm | 60 |
| Dreschtrommelbreite/ m | 1,7 |
|
Trommeldrehzhal U/min (Mit Reduziergetriebe) |
395-1150 (166-483) |
|
Dreschkorb Umschlingungswinkel/° |
142 |
| Hauptdreschkorbfläche/ m² | 1,26 |
| Restkornabscheidung | 2 Rotoren |
| Korbverstellung | E.Hydraulisch |
| Art der Restkornabscheidung | 2 Rotoren |
| Rotorenlänge/ m | 4,2 |
| Rotorendurchmesser/ cm | 44,5 |
| Rotorendrehzahl u/min |
600/640/ 800/962 |
| Mit Variator u/min |
360-1050 |
|
Reinigung |
|
| JetStream Reinigung | serie |
| Gebläse | Turbine 8fach |
| Gebläseverstellung | Elektrisch |
|
Geteilter Siebkasten, gegenläufig |
serie |
| 3D Reinigung | serie |
| Siebfläche gesamt/ m² | 6,2 |
| Elektrische Siebverstellung | serie |
| Korntank | |
| Inhalt/ l | 12000 |
| Ertragsmessung Quantimeter | optional |
| Überladehöhe/ m | 4,45 |
| Strohmanagement | |
| SpecialCut II 108 Messer | optional |
| Radialverteiler | optional |
| Hydraulische Umstellung | serie |
| Spreuwurfgebläse | optional |
| Fahrwerk | |
| 2-Gang Overdrive Getriebe | optional |
| 30 Km/h | optional |
| TerraTrac Raupenlaufwerk | bei TT |
| Abmessungen und Gewicht | |
| Gesamtlänge mit Vorsatz/ m | 10,25 |
|
Transporthöhe/ m |
3,87 |
| Gewicht ohne Vorsatz/ kg | 17500 |
| Standardbereifung vorne | 900/60R32 |
|
Standardbereifung hinten |
600/55- 26.5 |
| Komfort- und Zusatzausrüstung | |
| Claas VistaCab | serie |
| Klimaautomatik | serie |
| Xenon Vorfeldbeleuchtung | serie |
| Maispflücker bis zu 12 Reihen | optional |
Claas Lexion 620,630, 640, 650, 660, 670 technische Daten
| Modell |
Lexion 620 |
Lexion 630 (Montana) |
Lexion 650 |
Lexion 660 |
Lexion 670 (TerraTrac) (Montana) |
| Baujahr | 2016-2020 | 2016-2020 | 2016-2020 | 2016-2020 | 2016-2020 |
| Motor | |||||
| Motorhersteller | CAT |
CAT |
CAT | CAT | CAT |
| Motortyp | C9.3 | C9.3 | C9.3 | C9.3 | C9.3 |
| Hubraum/ cm³ | 9300 | 9300 | 9300 | 9300 | 9300 |
| Zylinder/Turbo/Interc. | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I |
|
Maximalleistung Kw/Ps (ECE R120) |
224/305 | 264/359 | 264/359 | 294/400 | 330/449 |
| Kraftstofftank/ l | 800 | 800 | 800 | 800 | 800 |
| Verbrauchsmessung | optional | optional | optional | optional | optional |
| Planare Kühlkorbabsaugung | serie | serie | serie | serie | serie |
| Antrieb | |||||
| Fahrantrieb | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat |
| Fahrstufen | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-25 | 0-25 | 0-25 | 0-25 | 0-25 |
| Schneidwerke und Vorsätze | |||||
| Vario V540-V1050 | optional | optional |
optional |
optional |
optional |
| CERIO 770, 930 | optional | optional |
optional |
optional |
optional |
|
Standardschneidwerk C600, C660 |
serie | serie |
serie |
serie |
serie |
|
Rapsvorsätze außer bei CERIO |
optional | optional |
optional |
optional |
optional |
|
Klappbare Schneidwerke C450, C540 |
optional | optional |
optional |
optional |
optional |
|
Maispflücker 6/8/12-Reihig |
optional | optional |
optional |
optional |
optional |
|
Sunspeed 12/16 Reihig |
optional | optional |
optional |
optional |
optional |
|
FLEX Schneidwerke S450-S900 |
optional | optional |
optional |
optional |
optional |
| Klappbare Halmteiler | serie | serie | serie | serie | serie |
| AutoContour | serie | serie | serie | serie | serie |
| Haspeldrehzahlregelung | serie | serie | serie | serie | serie |
| Haspelhöhenregelung | serie | serie | serie | serie | serie |
| Dreschsystem | |||||
| Beschleunigerdreschwerk | serie | serie | serie | serie | serie |
| MULTICROP | serie | serie | serie | serie | serie |
| Dreschtrommel Ø/cm | 60 | 60 | 60 | 60 | 60 |
| Dreschtrommelbreite/ m | 1,42 | 1,42 | 1,7 | 1,7 | 1,7 |
|
Trommeldrehzahl (mit Reduziergetriebe) |
395-1150 (166-483) |
395-1150 (166-483) |
395-1150 (166-483) |
395-1150 (166-483) |
395-1150 (166-483) |
|
Schlagleistendreschtrommel |
serie |
serie |
serie |
serie |
serie |
|
Umschlingugswinkel Dreschkorb/ ° |
142 | 142 | 142 | 142 | 142 |
|
Hauptdreschkorbfläche/ m² |
1,06 | 1,06 | 1,26 | 1,26 | 1,26 |
| Restkornabscheidung | |||||
| Art der Abscheidung | Schüttler | Schüttler | Schüttler | Schüttler | Schüttler |
| Anzahl der Schüttler | 5 | 5 | 6 | 6 | 6 |
| Schüttlerlänge/ m | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 |
| Fläche der Schüttler/ m² | 6,25 | 6,25 | 7,48 | 7,48 | 7,48 |
| Abscheidefläche/ m² | 8,23 | 8,23 | 9,85 | 9,85 | 9,85 |
| Multifinger Separation | serie | serie | serie | serie | serie |
| Reinigung | |||||
| Gebläse (Turbine) | 4fach | 4fach | 6fach | 6fach | 6fach |
| Gebläseverstellung | Elektrisch | Elektrisch | Elektrisch | Elektrisch | Elektrisch |
|
Doppelte Fallstufe, druckwindbelüftet |
serie | serie | serie | serie | serie |
|
Siebkasten geteilt, gegenläufig |
serie | serie | serie | serie | serie |
| 3D Reinigung | optional | optional | optional | optional | optional |
| Siebverstellung | Elektrisch | Elektrisch | Elektrisch | Elektrisch | Elektrisch |
| Siebfläche gesamt/ m² | 4,8 | 4,8 | 5,8 | 5,8 | 5,8 |
| Überkehr zum Beschleuniger | serie | serie | serie | serie | serie |
| Korntank | |||||
| Inhalt/ l |
8000 (9000) |
9000 |
9000 (1000) |
10000 (11000) |
11000 (10000 Montana) |
| Entleerleistung (l/s) | 110 | 110 | 110 | 110 | 110 |
| Ertragsmessgerät | optional | optional | optional | optional | optional |
| Kettenschmierung bei Entleerung | serie | serie | serie | serie | serie |
| Strohmanagement | |||||
| SpecialCut II 88 Messer | - | - | serie | serie | serie |
| SpecialCut II 72 Messer | serie | serie | - | - | - |
| Hydraulische Umstellung | serie | serie | serie | serie | serie |
| Spreuverteiler | serie | serie | optional | optional | optional |
| Spreuwurfgebläse, Radial | - | - | - | optional | optional |
| Automatische Wurfanpassung | - | - | - | optional | optional |
| Fahrwerk | |||||
| Hangausgleich seitlich/längs | - | Montana | - | - | Montana |
| Raupenlaufwerk mit Federung | - | - | - | - | TerraTrac |
| 4-Trac Allradantrieb | optional | optional | optional | optional | optional |
| 2-Gang Schaltgetriebe | - | Montana | - | - | Montana |
| 30 Km/h optional | - | Montana | - | - | Montana |
| Automotives Fahren | - | Montana | - | - | serie |
| Abmessungen und Gewicht | |||||
| Gesamtlänge/ m | 11,26 | 11,26 | 11,26 | 11,26 | 11,26 |
|
Transporhöhe/ m |
3,87 | 3,87 | 3,93 | 3,93 | 3,93 |
|
Gewicht ohne Vorsatz/ kg (Radmaschine) |
14480 | 14480 | 15120 | 15120 | 15220 |
| Standardbereifung vorne | 800/65R32 | 900/60R32 | 900/60R32 |
900/60R32 |
900/60R32 |
|
Standardbereifung hinten |
500/85R24 | 500/85R24 | 600/55-26.5 | 600/55-26.5 | 600/55-26.5 |
|
Komofort und Sonderausstattung |
|||||
|
Klimaautomatik |
serie | serie | serie | serie | serie |
|
CEBIS |
serie | serie | serie | serie | serie |
| Cruise Pilot | optional | optional | optional | optional | optional |
| GPS-, Laser-, Auto Pilot | optional | optional | optional | optional | optional |
|
Belüftbarer Ledersitz mit Sitzheizung |
optional | optional | optional | optional | optional |
| Xenon-Scheinwerfer | serie | serie | serie | serie | serie |
Claas Lexion 740, 750, 760, 770, 780 technische Daten
| Modell | Lexion 740 | Lexion 750 | Lexion 760 | Lexion 770 | Lexion 740 | Lexion 750 | Lexion 760 | Lexion 770 | Lexion 780 |
| Baujahr | 2010-12 | 2010-12 | 2010-12 | 2010-12 | 2013-15 | 2012-15 | 2012-15 | 2012-15 | 2012-15 |
| Motor | |||||||||
| Motorhersteller | CAT |
CAT |
Mercedes | Mercedes | CAT | CAT | CAT | Mercedes | Mercedes |
| Motortyp | C13 | C13 |
OM 502LA |
OM 502LA | C9.3 | C9.3 | C13 | OM 502LA | OM 502LA |
| Hubraum/ cm³ | 12500 | 12500 | 15928 | 15928 | 9300 | 9300 | 1250 | 15928 | 15928 |
| Zylinder/Turbo/Interc. | 6/T/I | 6/T/I | V8/T/I | V8/T/I | 6/T/I | 6/T/I | 6/T/I | V8/T/I | V8/T/I |
| Leistung Kw/PS (ISO) | 316/430 | 341/465 | 390/530 | 430/585 | 294/400 | 331/450 | 361/490 | 405/550 | 440/598 |
| Kraftstofftank/ l | 800 | 800 | 1150 | 1150 | 800 | 800 | 1150 | 1150 | 1150 |
| Antrieb | |||||||||
| Fahrantrieb | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat |
| Fahrstufen | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-25 | 0-25 | 0-25 | 0-30 | 0-25 | 0-25 | 0-25 | 0-25 | 0-30 |
| Dreschwerk inkl. Restkornabscheidung und Reinigung | |||||||||
| Beschleunigersystem APS | serie | serie | serie | serie | serie | serie | serie | serie | serie |
| MultiCriop | serie | serie | serie | serie | serie | serie | serie | serie | serie |
| Dreschtrommel Ø/cm | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Dreschtrommelbreite/ m | 1,42 | 1,42 | 1,7 | 1,7 | 1,42 | 1,42 | 1,42 | 1,7 | 1,7 |
| Restkornabscheidung | 2 Rotoren | 2 Rotoren | 2 Rotoren | 2 Rotoren | 2 Rotoren | 2 Rotoren | 2 Rotoren | 2 Rotoren | 2 Rotoren |
| Rotorenlänge/ m | 4,2 | 4,2 | 4,2 | 4,2 | 4,2 | 4,2 | 4,2 | 4,2 | 4,2 |
| Rotoren Ø/cm | 44,5 | 44,5 | 44,5 | 44,5 | 44,5 | 44,5 | 44,5 | 44,5 | 44,5 |
| Siebfläche gesamt/ m² | 5,1 | 5,1 | 58 | 6,2 | 5,1 | 5,1 | 5,1 | 6,2 | 6,2 |
| Korntank | |||||||||
| Inhalt/ l | 9600 | 10500 | 10500 | 12000 | 10000 | 10000 | 11000 | 11500 | 11500 |
| Überladehöhe/m | 4,66 | 4,66 | 4,66 | 4,66 | 4,66 | 4,66 | 4,66 | 4,66 | 4,66 |
| Abmessungen und Gewicht | |||||||||
| Gesamtlänge/ m | 11,26 | 11,26 | 11,26 | 11,26 | 11,26 | 11,26 | 11,26 | 11,26 | 11,26 |
|
Transporthöhe/ m |
3,95 | 3,95 | 3,95 | 3,95 | 3,95 | 3,95 | 3,95 | 3,95 | 3,95 |
| Gewicht ohne Vorsatz/ kg | 16200 | 16500 | 17400 | 17950 | 16230 | 16780 | 17390 | 18530 | 18920 |
| Standardbereifung vorne | 900/60R32 | 900/60R32 | 900/60R32 | 900/60R32 |
900/60R32 |
900/60R32 |
900/60R32 |
900/60R32 |
900/60R32 |
|
Standardbereifung hinten |
500/85R24 | 500/85R24 | 600/65R28 | 600/65R28 | 600/65R28 | 600/65R28 | 600/65R28 | 600/65R28 | 600/65R28 |
Claas Lexion 740, 750, 760, 770, 780 technische Daten
| Modell | Lexion 740 |
Lexion 750 TerraTrac Montana |
Lexion 760 TerraTrac Montana |
Lexion 770 TerraTrac |
Lexion 780 TerraTrac |
| Baujahr | 2016-2020 | 2016-2020 | 2016-2020 | 2016-2020 | 2016-2020 |
| Motor | |||||
| Motorhersteller | Mercedes |
Mercedes |
Perkins | Mercedes | Mercedes |
| Motortyp | OM 470 LA | OM 470 LA |
2206F E13TA |
OM 473 LA | OM 473 LA |
| Hubraum/ cm³ | 10677 | 10677 | 12500 | 15569 | 15569 |
| Zylinder/Turbo/Interc. | 6/T/I | 6/T/I | 6/T/I | 6/T/I | 6/T/I |
| Leistung Kw/PS (ECE R120) | 300/408 |
320/435 |
370/503 | 430/585 | 460/626 |
| Kraftstofftank/ l |
800 (1150) |
800 (1150) |
1150 (800 M) |
1150 | 1150 |
| AdBlue Tank/l | 80 | 80 | 80 | 80 | 80 |
| DYNAMIC Cooling | serie | serie | serie | serie | serie |
| Antrieb | |||||
| Fahrantrieb | Hydrostat | Hydrostat | Hydrostat | Hydrostat | Hydrostat |
| Fahrstufen | 3 | 3 | 3 | 3 | 3 |
| Geschwindigkeit Km/h | 0-25/30 | 0-25/30 | 0-25/30/40 | 0-30/40 | 0-30/40 |
| Schneidwerke | |||||
| Vario Schneidwerk 770-1230 | optional | optional | optional | optional | optional |
| CERIO Schneidwerk 770/930 | serie | serie | serie | serie | serie |
|
Klappbare Schneidwerke C450, C540 |
optional | optional | optional | optional | optional |
| Sunspeed 12/16 Reihig | optional | optional | optional | optional | optional |
| MAXFLEX 770-1200 | optional | optional | optional | optional | optional |
| MAXFLO 900-1200 | optional | optional | optional | optional | optional |
| klappbare Halmteiler | serie | serie | serie | serie | serie |
| Schnittfrequenz (Hüber/min) | 1218 | 1218 | 1218 | 1218 | 1218 |
| Reversierung | Hydraulisch | Hydraulisch | Hydraulisch | Hydraulisch | Hydraulisch |
| Haspeldrehzahlregelung | Auto. | Auto. | Auto. | Auto. | Auto. |
|
Haspelausrichtung vertikal/horizontal |
Auto. | Auto. | Auto. | Auto. | Auto. |
|
Schneidtischposition |
Auto. | Auto. | Auto. | Auto. | Auto. |
| Dreschsystem | |||||
|
Beschleunigerdreschwerk APS |
serie | serie | serie | serie | serie |
| Multicrop | serie | serie | serie | serie | serie |
| Dreschtrommelbreite/ m | 1,42 | 1,42 | 1,42 | 1,7 | 1,7 |
| Dreschtrommel Ø/cm | 60 | 60 | 60 | 60 | 60 |
|
Trommeldrehzahl u/min (Mit Reduziergetriebe) |
450-1050 (180-400) |
450-1050 (180-400) |
450-1050 (180-400) |
450-1050 (180-400) |
450-1050 (180-400) |
|
Geschlossene Schlagleisten- Dreschtrommel |
serie | serie | serie | serie | serie |
|
Umschlingungswinkel Dreschkorb/ ° |
142 | 142 | 142 | 142 | 142 |
|
Hauptdreschkorbfläche/ m² |
1,06 | 1,06 | 1,06 | 1,26 | 1,26 |
| Korbverstellung | E.Hydr. | E.Hydr. | E.Hydr. | E.Hydr. | E.Hydr. |
|
Synchronlauf Beschleuniger- Wendetrommel |
serie | serie | serie | serie | serie |
|
Restkornabscheidung Roto Plus |
|||||
| Art der Abscheidung | 2 Rotoren | 2 Rotoren | 2 Rotoren | 2 Rotoren | 2 Rotoren |
| Rotorenlänge/ m | 4,2 | 4,2 | 4,2 | 4,2 | 4,2 |
| Rotoren Ø/cm | 44,5 | 44,5 | 44,5 | 44,5 | 44,5 |
| Rotorenkörbe Anzahl | 5 | 5 | 5 | 5 | 6 |
| Siebfläche cm² | 510 | 510 | 510 | 620 | 620 |
| Rotorendrehzahl u/min |
640/800/ 960 |
- | - | - | - |
| Mit Variator u/min | 400-1000 | 400-1000 | 400-1000 | 400-1000 | 500-1200 |
| Variable Abscheidefläche | optional | optional | serie | serie | serie |
| Reinigung | |||||
|
JetStream Reinigungssystem |
serie | serie | serie | serie | serie |
| Gebläse, Turbine | 6fach | 6fach | 6fach | 8fach | 8fach |
| Gebläseverstellung | Elektrisch | Elektrisch | Elektrisch | Elektrisch | Elektrisch |
|
Doppelte Fallstufe, druckwindbelüftet |
serie | serie | serie | serie | serie |
|
Geteilter Siebkasten, gegenläufig |
serie | serie | serie | serie | serie |
|
3D Reinigung |
optional | optional | optional | optional | optional |
|
4D Reinigung |
optional | optional | optional | optional | optional |
|
Gesamtsiebfläche/ m² |
5,1 | 5,1 | 5,1 | 6,2 | 6,2 |
|
Siebverstellung |
Elektrisch | Elektrisch | Elektrisch | Elektrisch | Elektrisch |
|
Überkehrrückführung zum Beschleuniger |
serie | serie | serie | serie | serie |
|
Korntank |
|||||
| Inhalt/ l |
9000 (10000) |
10000 (11000TT) (9000M) |
11000 (9000M) |
11500 (12800) (13500TT) |
12800 (13500TT) |
| Entleergeschwindigkeit (l/s) |
110 (130) |
130 (110M) |
130 (110M) |
130 | 130 |
|
Ertragsmessgerät Quantimeter |
optional | optional | optional | optional | optional |
|
Automatische Kettenschmierung bei Korntankleerung |
serie | serie | serie | serie | serie |
|
Strohmanagement |
|||||
|
SpecialCut Häcksler Anzahl der Messer |
72 | 72 | 72 | 108 | 108 |
| Radialverteiler | optional | optional | optional | serie | serie |
| Spreuverteiler | serie | serie | serie | - | - |
| SpreuRadialverteiler | optional | optional | optional | serie | serie |
|
Umstellung zwischen Schwad und Häckslen |
Hydr. | Hydr. | Hydr. | Hydr. | Hydr. |
|
Fahrwerk |
|||||
| Hangausgleich längs/quer | - | Montana | Montana | - | - |
| Raupenlaufwerk | - | TerraTrac | TerraTrac | TerraTrac | TerraTrac |
| Power Trac | optional | optional | optional | optional | optional |
| 40 Km/h | - | optional TT | optional TT | - | - |
| Automotives Fahren | serie | serie | serie | serie | serie |
| Differentialsperre | - | Montana | Montana | optional | optional |
| Reifendruckregelung | optional | optional M | optional M | optional | optional |
| Abmessungen und Gewicht | |||||
|
Gesamthöhe/ m |
3,95 | 3,95 | 3,95 | 3,95 | 3,95 |
| Gewicht ohne Vorsatz/ kg | 16230 | 16780 | 17390 | 18530 | 18920 |
| Standardbereifung vorne | 900/60R32 | 900/60R32 | 900/60R32 | 1050/50R32 |
TerraTrac 695-890mm |
|
Standardbereifung hinten |
500/85R24 | 500/85R24 | 600/65R28 | 600/65R28 | 600/65R28 |
|
Komfort- und Zusatzausstattung |
|||||
|
CEBIS |
serie | serie | serie | serie | serie |
|
Telematics |
serie | serie | serie | serie | serie |
|
CruisePilot |
optional | optional | optional | optional | optional |
|
AutoSeparation/Cleaning |
optional | optional | optional | optional | optional |
|
AutoSlope |
optional | optional | optional | optional | optional |
|
GPS,Lase,Auto Pilot |
optional | optional | optional | optional | optional |
|
Klimaanlage |
serie | serie | serie | serie | serie |
Quellangaben:
Alle Bilder und Daten stammen jeweils aus den original Prospekten, die Angaben von Reifengrößen und der Geschwindigkeit variieren teilweise von Prospekt zu Prospekt und von Land zu Land. Es wird immer der Wert genommen, der am häufigsten zu finden ist.
Mit freundlicher Unterstützung der Firma Claas
JD8345R (Mittwoch, 25 Januar 2023 10:10)
Hallo, die Baureihe Lexion 620-670 müsste überarbeitet werden. Nachdem die Baureihe auf den Markt kam gab es zweimal eine Modellpflege.
Hier ist nur die letzte Baureihe 2016-2020 berücksichtigt, die beiden vorherigen nicht.
ZMskyuza (Freitag, 02 September 2022 14:01)
1
SALAMON (Freitag, 22 Mai 2020 20:24)
Es gratulalok a gondos es ertekes tortenelmi Claas muszaki osszealitasahoz!!
SALAMON (Freitag, 22 Mai 2020 20:17)
Hello!! Romaniabol vagyok es nagy Claas rajongo vagyok ,sot van egy Claas Consul kombajnom is amit evente hasznalok minden szezonba! a szeria szama 767 egy 1968-as model es nagyon jol mukodik!! Szeretnem ha kuldonenek prospektusokat a claas kombajn modelekrol!!Koszi!! Ha lehetseges elkuldom a cimemet is??Koszi!! varom a valaszukat ?? salamonatti@yahoo.com
